PSWI5581型智能壓力開關

時間：2020-02-03 瀏覽：次

< >

型號：PSWI5581

產品概述：

PSWI5581 是一款集壓力測量、顯示與控制為一體的智能壓力開關。以國際先進的工業級 MCU 為核心，結合高品質傳感器，經過精心設計與調校，在確保精度的情況下，實現壓力開關的高速反應和良好的電磁兼容性。廣泛的介質適用性，滿足泵、液壓、氣動設備等各種工業控制現場的應用。

PSWI5581 型智能壓力開關，通過開關輸出、模擬輸出和一個顯示屏對過程壓力和開關接觸狀態進行可視化處理。針對不同應用提供多種輸出配置，開關具有延時設定，支持 25%FS 以上的量程縮放，提供手動清零、基點、峰值顯示等功能。產品結構設計獨特，可垂直、水平或支架安裝，開關主體可旋轉 330°，液晶顯示可翻轉 180°，以保證顯示屏正視操作者，自發光 OLED 顯示清晰易讀。支持 Modbus 通訊功能。

主要特點
技術參數
外形結構
產品選型
電氣連接
行業應用

資料下載

主要特點

●氣體、液體介質的壓力測量

●PNP 開關、電壓、電流輸出可選

●壓力峰值顯示

●量程縮放功能

●PNP 開關點設定，支持開關動作延時

●支持 Modbus 通訊

●OLED 自發光液晶顯示

●顯示信息 180°翻轉

●儀表主體 330°旋轉

●支持多單位切換顯示

相關產品：電子式壓力開關、流量開關

技術參數

測量范圍（MPa）	0.1，0.35，0.7，1.6，3.5，7，10，25，40，60
量程縮放	25%FS～100%FS
壓力類型	表壓型，絕壓型
過壓	2×FS 或 100MPa（取最小值）
精度	±0.5%FS
遲滯	±0.2%FS
溫度誤差	±0.02%FS/℃（零點/滿度）
供電電源	12V～30V DC
長期穩定性	±0.3%FS/年
輸出配置
開關+電壓	2×PNP + 0V～5V DC/10V DC
開關+電流	2×PNP + 0mA/4mA～20mA DC
開關電流	Max.1.0A
開關反應	<10ms
開關延時	0.0s～99.9s
開關動作模式	遲滯模式或窗口模式開關可設置為常開或常閉
屏幕顯示	藍色 128×64 點陣自發光 OLED
開關顯示	兩個紅色 LED
顯示單位	MPa\| kPa\| bar\| psi\| kgf/cm2
按鍵	3個硅膠按鍵，功能按屏幕提示
溫度顯示	環境溫度
峰值顯示	壓力峰值
工作溫度	-20℃～80℃
貯存溫度	-40℃～80℃
相對濕度	0%RH～85%RH
電磁兼容	GB/T 17626.2/3/4-2006
振動	≤10g/10Hz...500Hz(IEC 60068-2-6-2007)
沖擊	≤50g/11ms(IEC 60068-2-27-2008)
防護等級	IP65
殼體	不銹鋼
顯示面板	PMMA
感壓膜片	不銹鋼 17-4/316L 不銹鋼
電氣連接	M12×1 圓形插頭
重量	約 300g

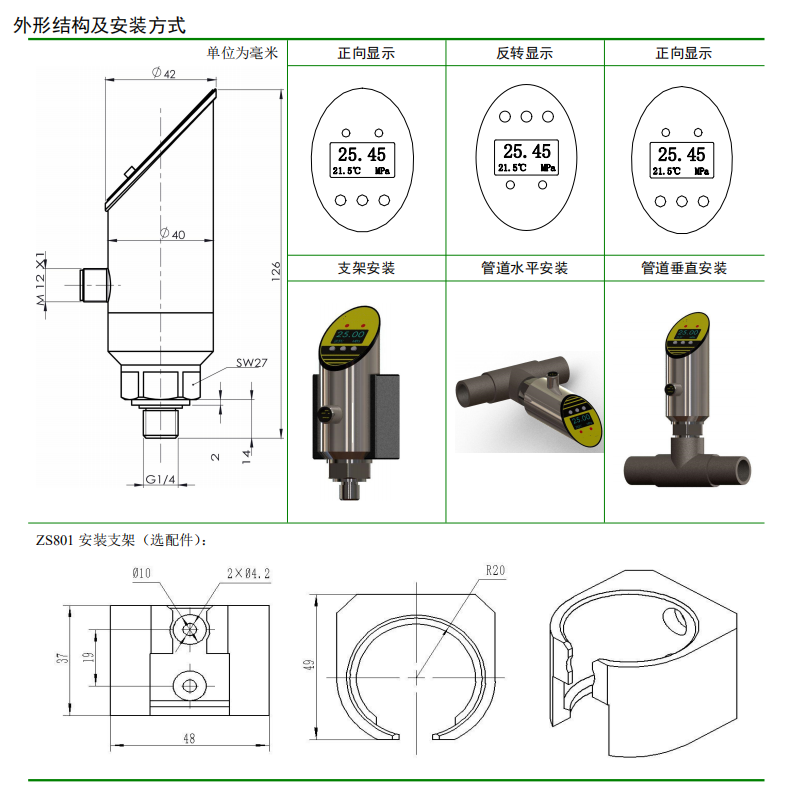

外形結構

產品選型

選型指南
PSWI-5581	型智能壓力開關
	量程編碼	測量范圍		備注	量程編碼	測量范圍	備注
	G1	0kPa～100kPa		G	A1	0kPa～100kPa	A
	G2	0kPa～350kPa		G	A2	0kPa～350kPa	A
	G3	0kPa～700kPa		G	A3	0kPa～700kPa	A
	G4	0MPa～1.6MPa		G	A4	0MPa～1.6MPa	A
	G5	0MPa～3.5MPa		G	A5	0MPa～3.5MPa	A
	G6	0MPa～7MPa		G	A6	0MPa～7MPa	A
	G7	0MPa～10MPa		G
	G8	0MPa～20MPa		G
	G9	0MPa～40MPa		G
	G10	0MPa～60MPa		G
		代號	輸出形式
		2KV	2×PNP+0V～5/10V DC
		2KA	2×PNP+0/4mA～20mA DC
			代號
			C1	M20×1.5外螺紋接口，端面密封
			C2	G1/4外螺紋接口
			C3	G1/2外螺紋接口
			C5	M20×1.5外螺紋接口，水線密封
			C6	1/4NPT外螺紋接口
				代號	其它功能
				R5	5芯M12×1接插件（帶電纜）
				R8	8芯M12×1接插件,通訊（帶電纜）

PSWI5581	G4	2KA	C2	R5	完整的型號規格
