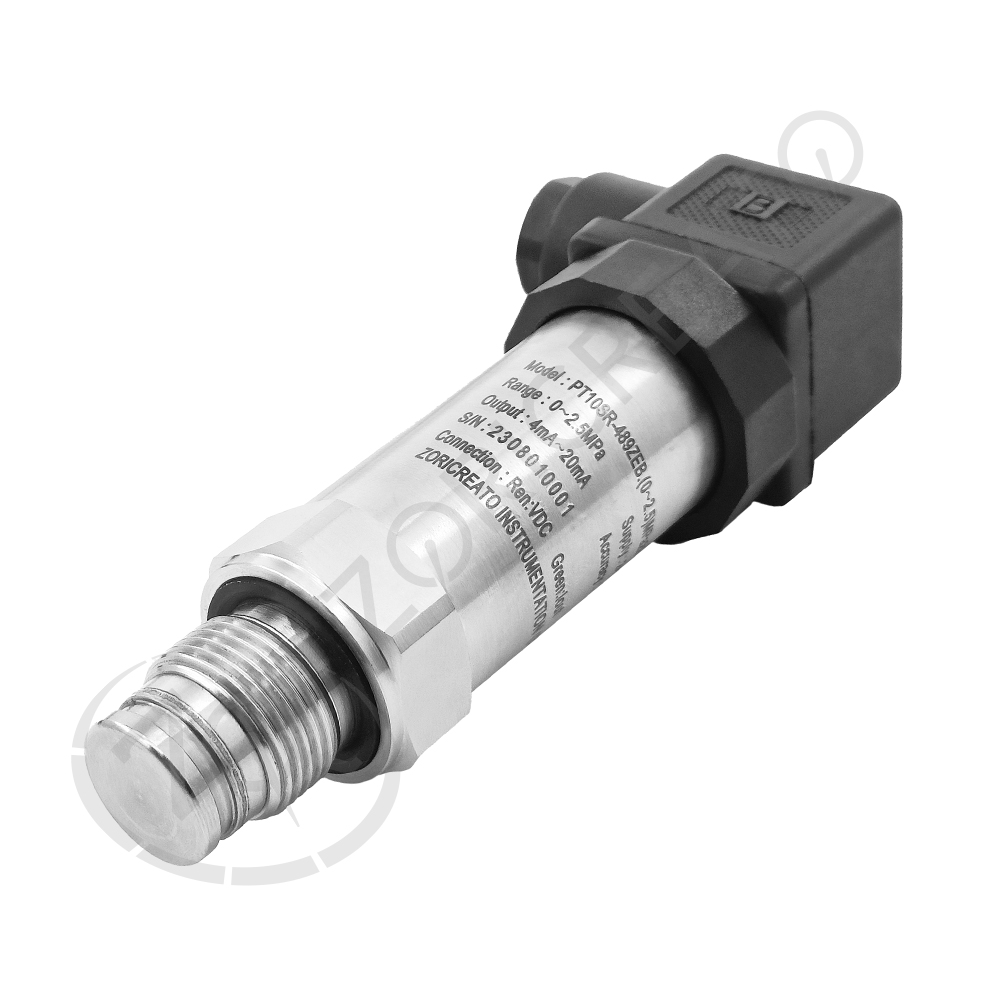

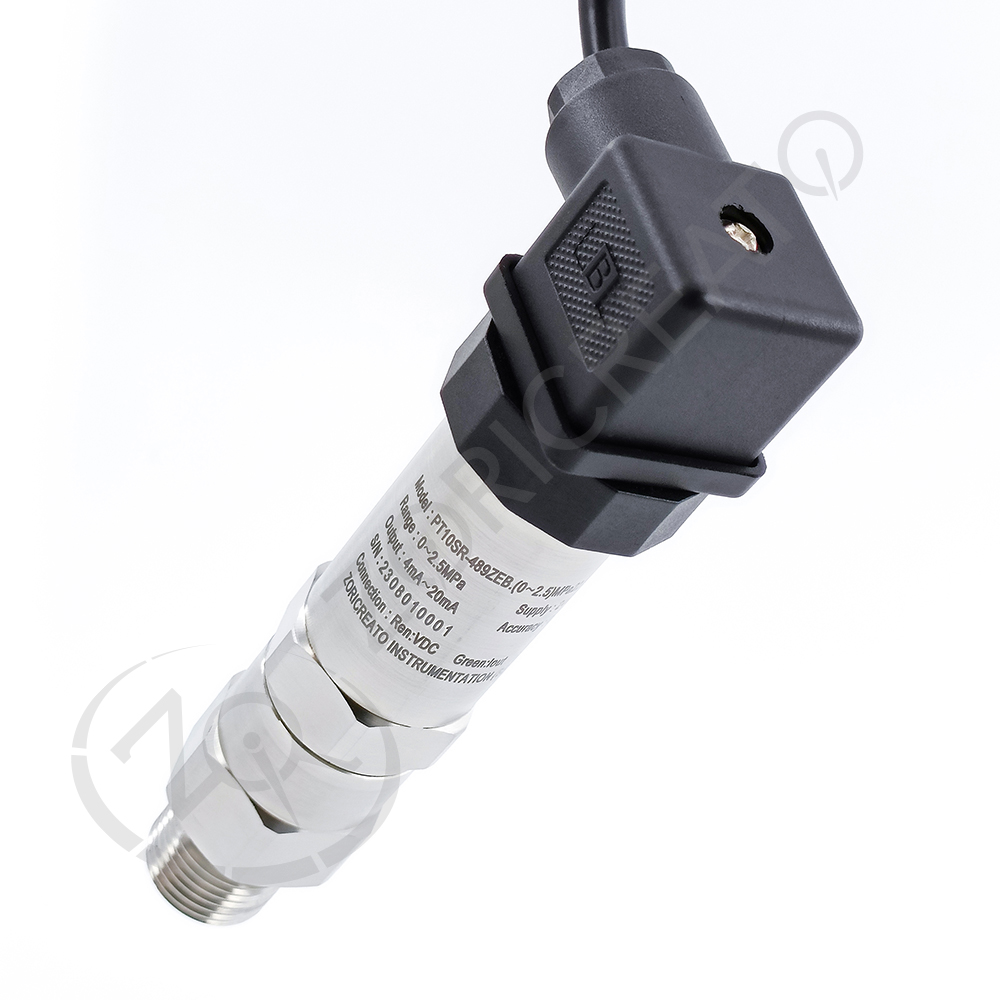

PT10SM-489ZEB 型壓力變送器是我公司研制生產的濺射膜 (Sputtered Membrane)壓力變送器。
產品的核心傳感器采用國際前沿離子束濺射技術在不銹鋼膜片上制作出“微米” 級電阻膜。再經過微電子工藝制作出惠斯通電橋，組成無任何粘貼劑和活動部件的全金屬敏感元件，無需硅基壓力傳感器常見的密封充油腔。具有在惡劣環境中長期穩定工作、溫度漂移小、可以承受大壓力，耐壓能力強，測量介質溫度范圍寬、耐磨損、抗沖擊等顯著特點。
本產品可廣泛適用于石油、化工、冶金、電力、輕工、紡織、建材、水文地質等行業的壓力測量控制。
1、性能可靠，安全使用方便
2、具有短路保護和反極性保護
3、可測量表壓、絕壓和密封參考壓力
4、本質安全型產品，符合國家 GB3836.4 標準的 ExiaⅡCT6Ga 的要求
5、隔爆型產品，符合國家 GB3836.2 標準的要求，取得了隔爆證書
| 量 程： | 0MPa～2MPa···250MPa |
| 壓力類型： | 表壓 |
| 過 壓： | 1.5 倍滿量程壓力 |
| 精 度： | ±0.5%FS（典型值），±1%FS（最大值） |
| 穩 定 性： | ≤±0.2%FS/年 |
| 補償溫度： | 0℃～80℃ |
| 工作溫度： | -20℃～60℃ |
| 貯存溫度： | -40℃～120℃ |
| 供電電源： | 24V DC（兩線制） |
| 輸出信號： | 4mA～20mA DC（兩線制） |
| 絕緣電阻： | 100MΩ/250V DC |
| 防護等級： | IP65 |
| 電氣連接： | 接插件或電纜線 |
| 測量介質： | 對不銹鋼無腐蝕的液體或氣體 |

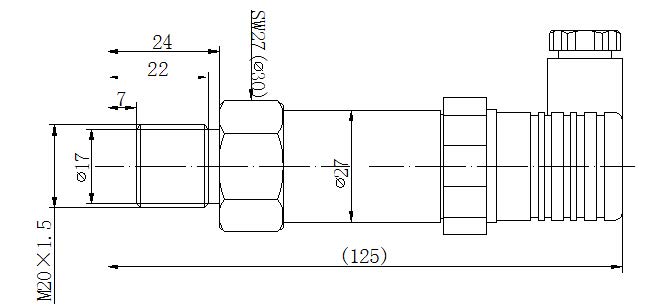

接插件型

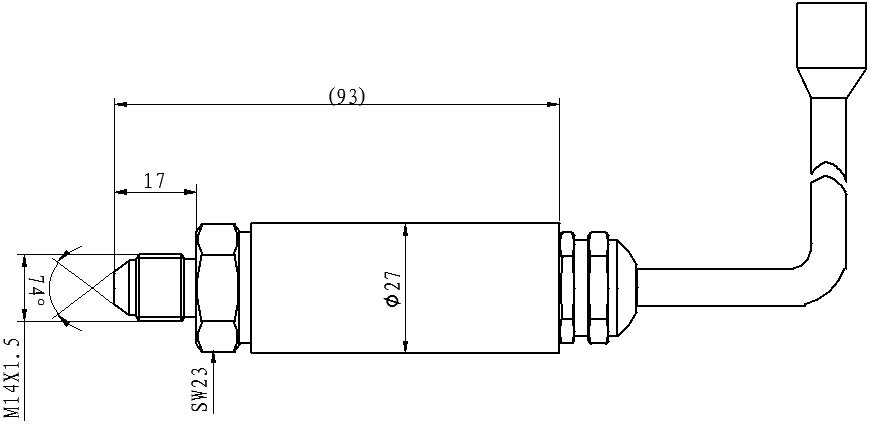

電纜型

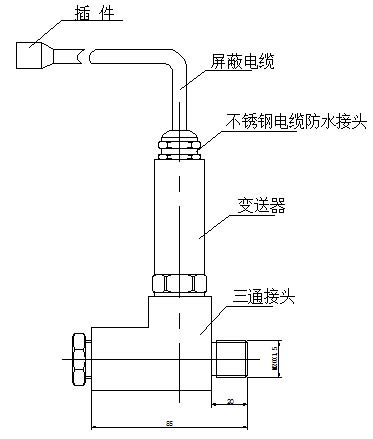

安裝方式
| 接插件型接線定義： | ||
| 插腳 | 兩線制 | 三線制 |
| 1 | 電源正（+V） | 電源正（+V） |
| 2 | 電源負（0V/+OUT） | 公共端（GND） |
| 3 | 空 | 輸出正（+OUT） |
| 電纜型電氣定義： | ||
| 導線顏色 | 兩線制 | 三線制 |
| 紅 | 電源正（+V） | 電源正（+V） |
| 黑 | 電源負（0V/+OUT） | 輸出正（+OUT） |
| 白 | 空 | 公共端（GND） |
| M12×1 4芯接插件型接線定義： | ||
| 插腳 | 兩線制 | 三線制 |
| 1 | 電源正（+V） | 電源正（+V） |
| 2 | 空 | 公共端（GND） |
| 3 | 電源負（0V/+OUT） | 輸出正（+OUT） |
※石油
※化工
※電力
※水文
※地質
等行業的流體壓力的檢測及控制。
