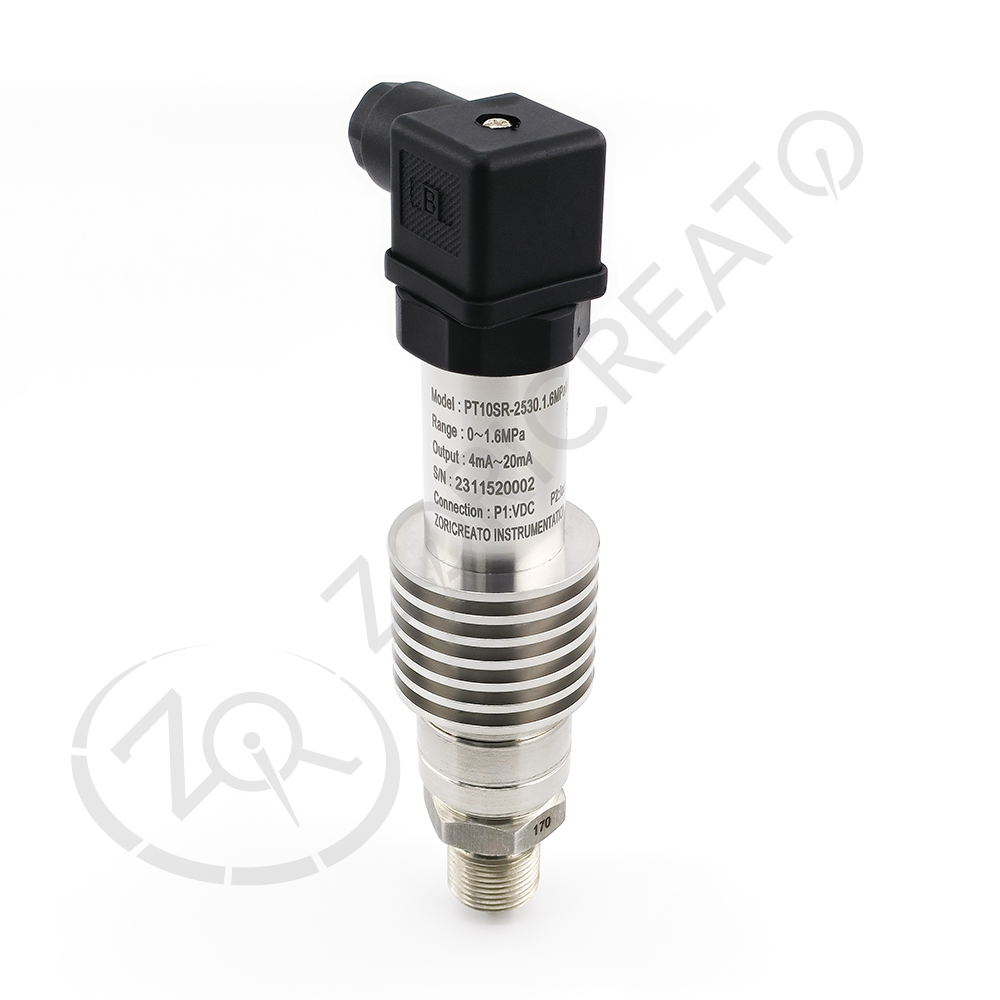

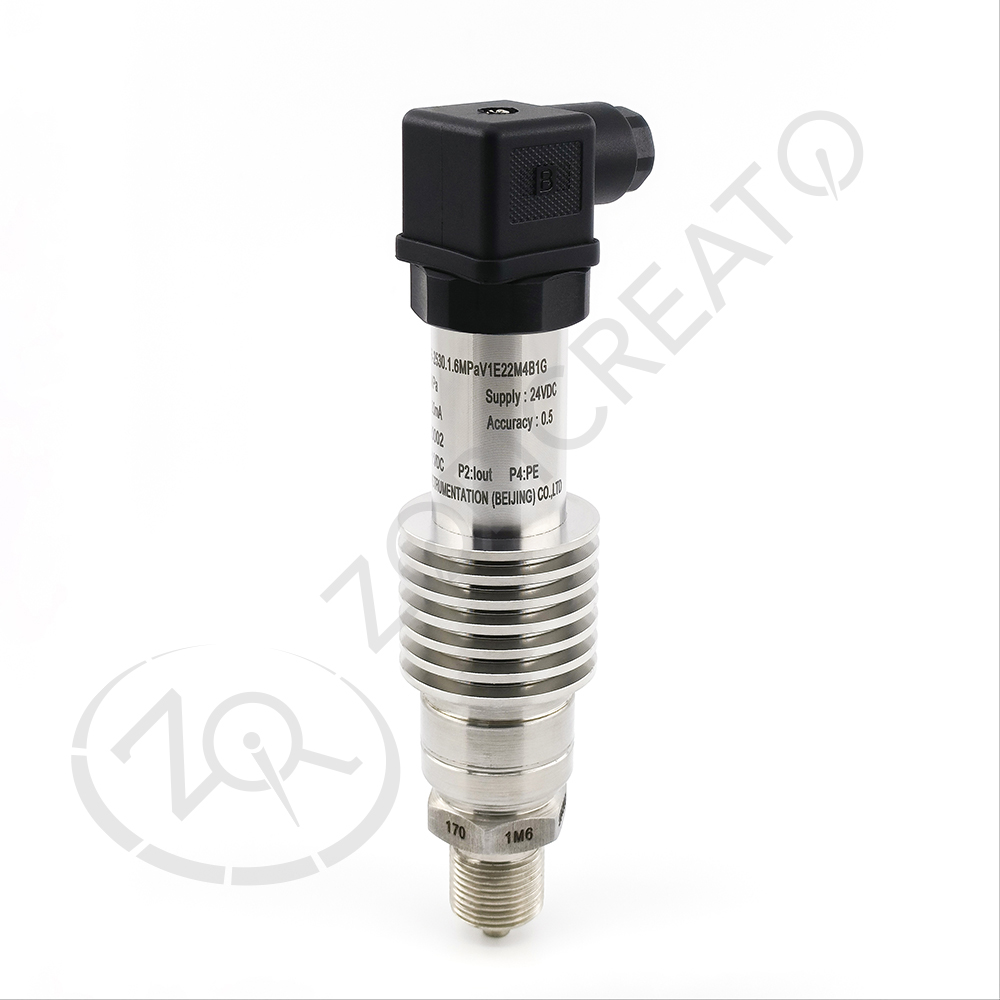

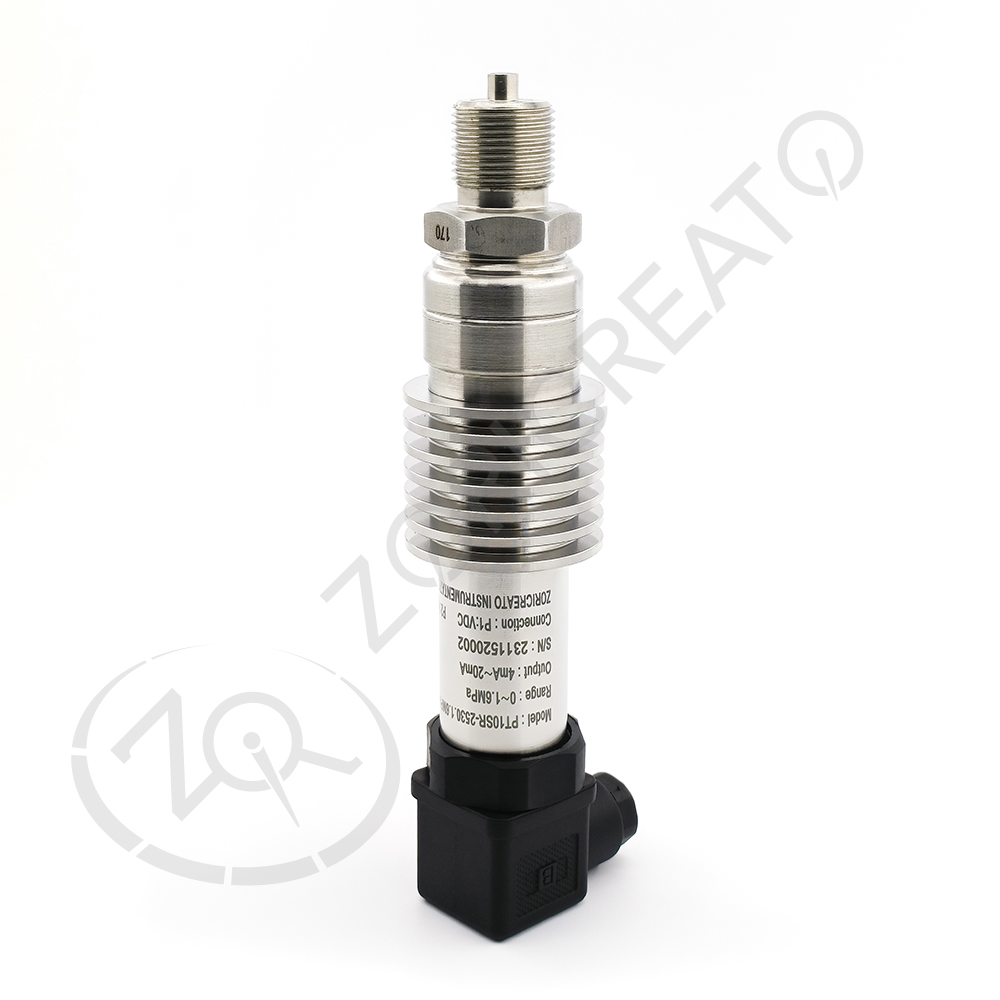

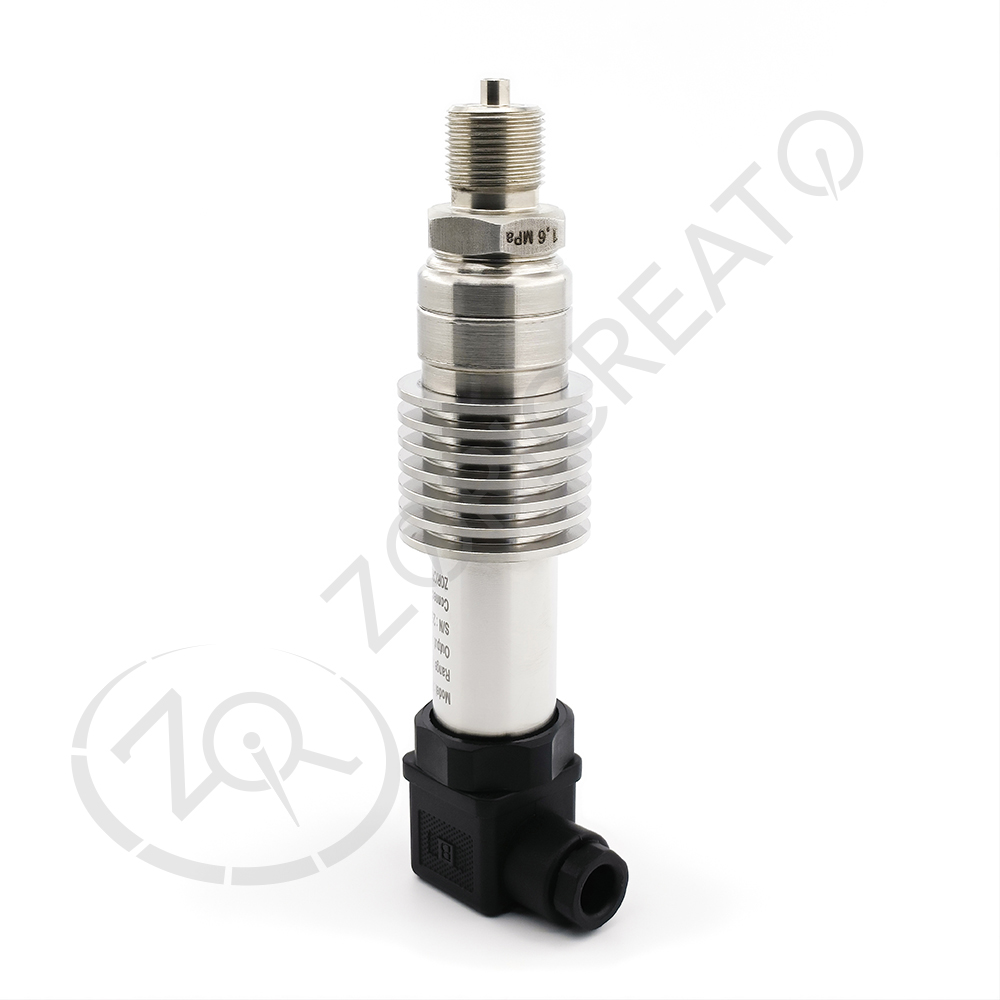

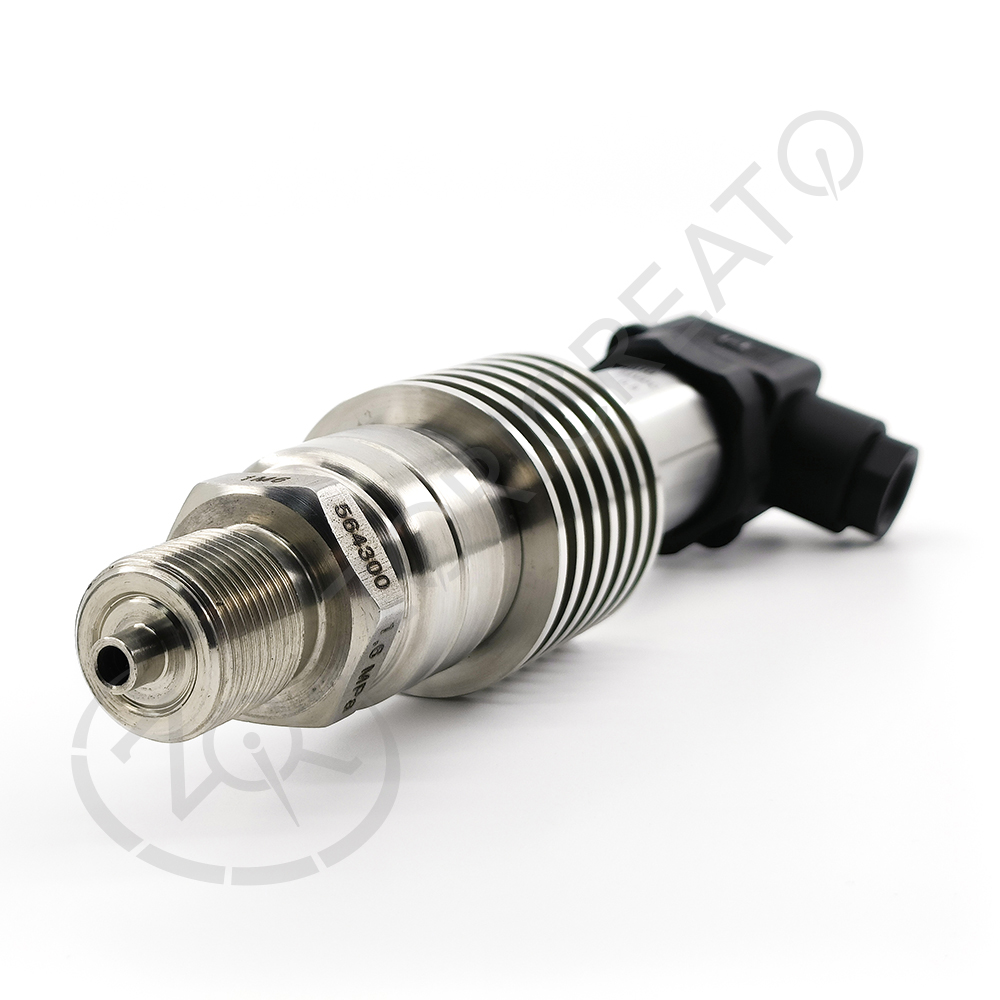

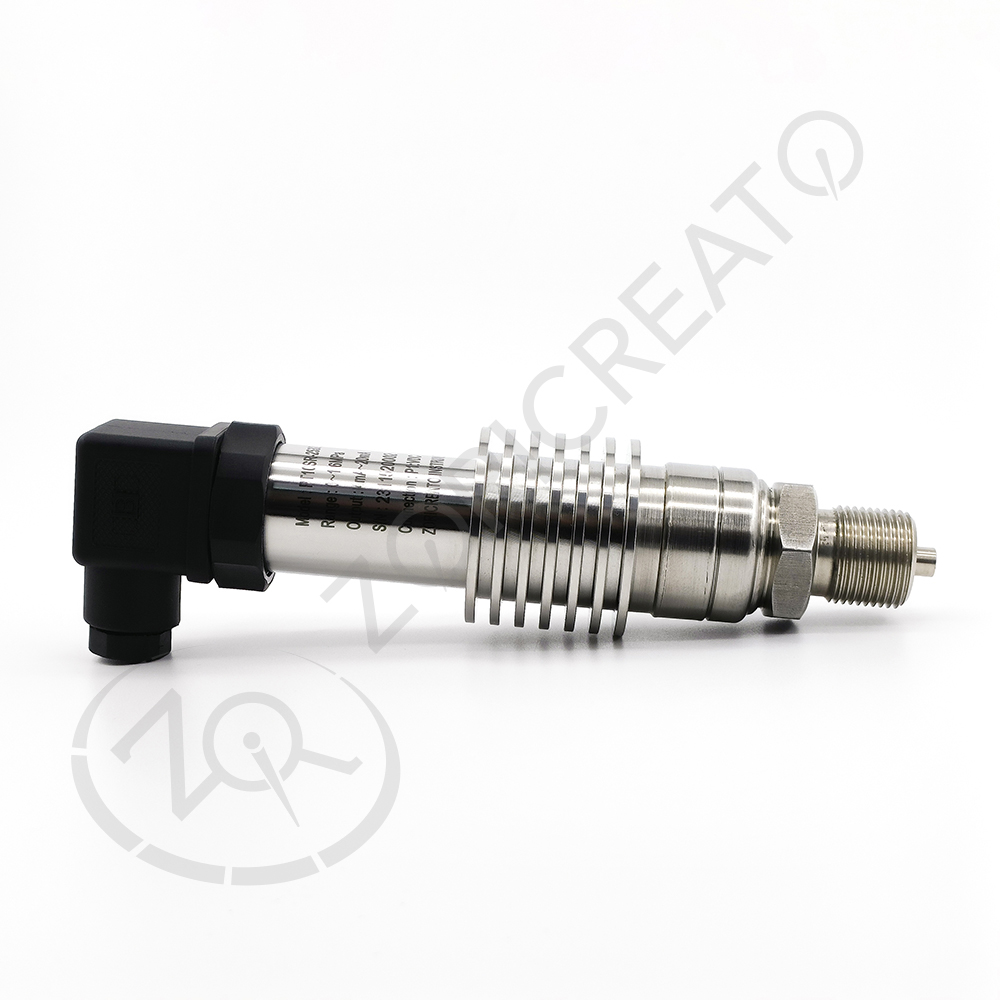

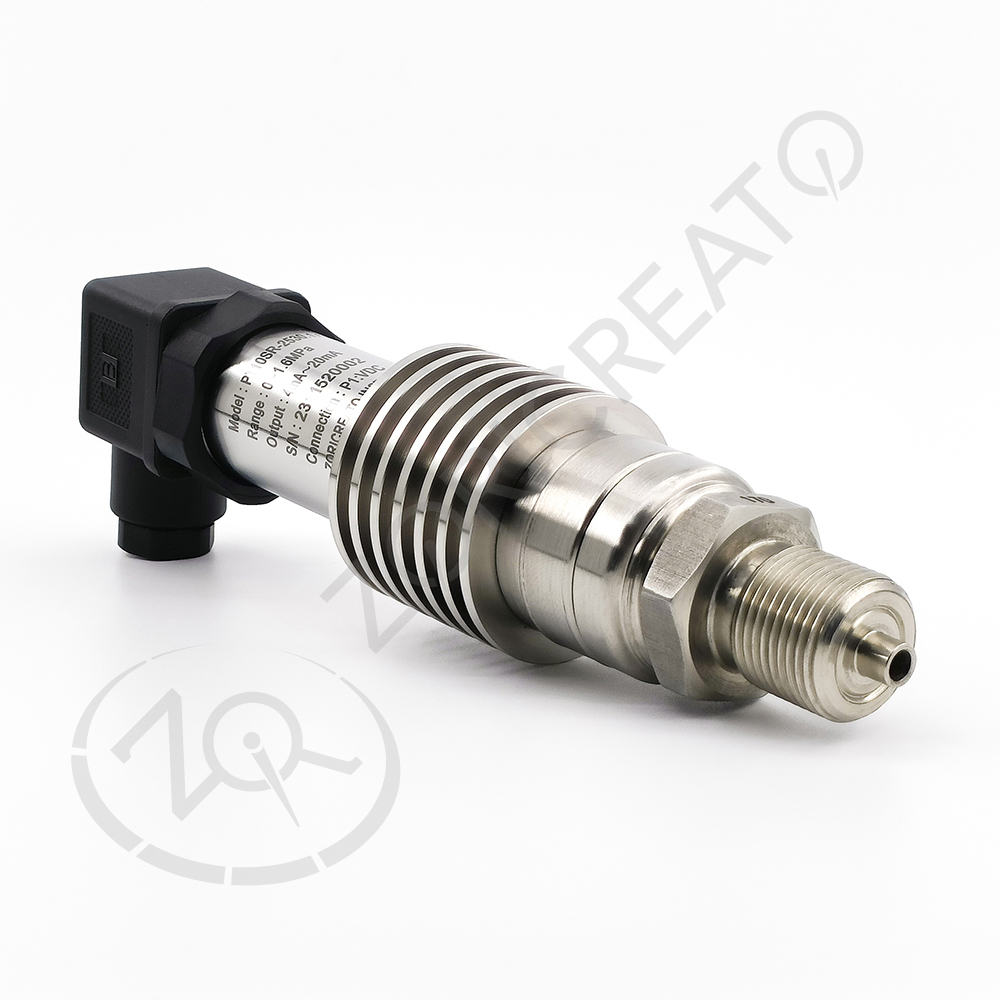

PT10SR-2530 型高溫壓力變送器

時間：2020-01-13 瀏覽：次

< >

型號：PT10SR-2530

產品概述：

PT10SR-2530型高溫壓力變送器選用耐高溫壓力傳感器作為信號測量元件。傳感器由雙膜片構成：鈦合金感壓膜片和鈦合金測量膜片，被測介質壓力經過傳感器的感壓膜片傳遞到測量膜片。變送器結構包含有散熱結構，高精度的信號處理電路位于不銹鋼殼體內，將傳感器輸出信號轉換為標準輸出信號。整個產品經過了元器件、半成品及成品的嚴格測試及老化篩選，性能穩定可靠。

主要特點
技術參數
外形結構
產品選型
電氣連接
行業應用

資料下載

主要特點

●外殼防護等級 IP65；

●與介質接觸的材料為不銹鋼，耐腐蝕性好；

●適用于高溫、低溫和常溫介質的壓力測量，能長期穩定工作；

●抗沖擊，抗震動，耐腐蝕；

●適用介質溫度范圍寬。

相關產品：經濟型壓阻式壓力變送器、耐靜壓差壓變送器

技術參數

量程	-0.1MPa…0MPa～0.01MPa…160MPa(表壓型)；
量程	0MPa～0.025MPa…60MPa(絕壓型)
過 壓	10MPa 以下為 200%FS，其他為 150%FS
極限壓力	10MPa 以下為 400%FS，其他為 200%FS
測量介質	與不銹鋼兼容的液體或氣體
供電電源	10V～30VDC，推薦供電 24VDC
輸出信號	4mA～20mA DC（兩線制）
負載電阻	RL≤（U-10）/0.02（Ω）
精度	±0.25%FS、±0.5%FS
溫度系數	≤±0.03%FS/℃
長期穩定性	≤±0.5%FS/年
環境溫度	-40℃～80℃
介質溫度	-40℃～150℃
相對濕度	0%～90%
防護等級	IP65
頻率響應	＞1kHz
絕緣電阻	100MΩ，50VDC
接口材質	不銹鋼 12X18H10T 或 12Cr15Mn9NiCu；
殼體材質	不銹鋼 1Cr18Ni9Ti
電氣連接	赫斯曼接插件

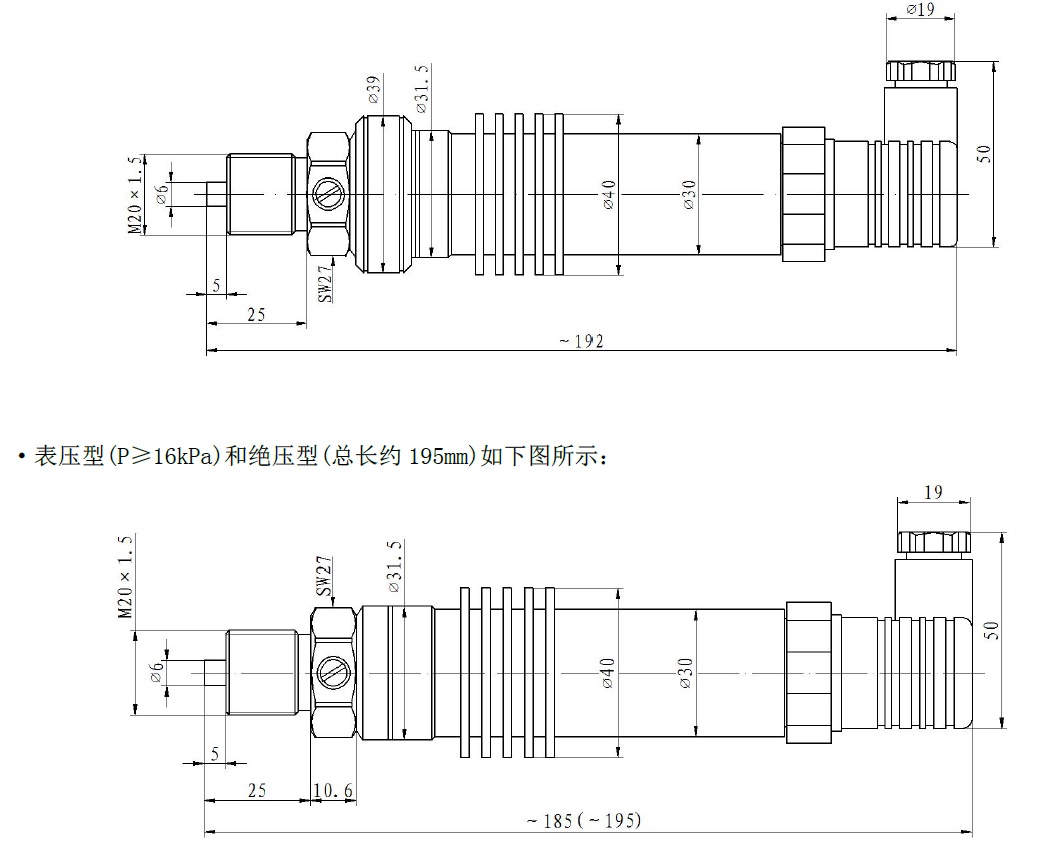

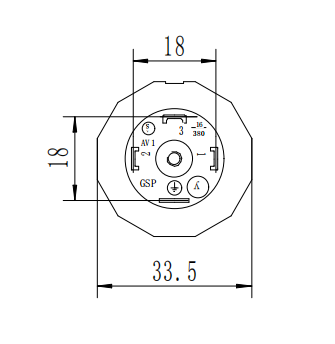

外形結構

PT10ST-2530 型高溫壓力變送器結構.jpg

產品選型

選型指南
PT10SR-2530	型高溫壓力變送器
	量程	測量范圍-0.1MPa…0MPa～0.01MPa…160MPa
	[0～X]kPa或MPa	X:實際測量量程
		類型編碼	類型備注
		MSV	壓力測量范圍-0.1MPa…0MPa～0.01MPa…160MPa
			代號	輸出信號
			E	4mA～20mA DC
				代號	附加功能
				C5	M20×1.5外螺紋壓力接口，水線密封
				G	表壓型
				A	絕壓型

PT10SR-2530	[0～2]MPa	MSV	E	C5G	完整的型號規格
