PGS/PDS580型電子式壓力/液位/差壓開關

時間：2020-02-03 瀏覽：次

< >

型號：PGS/PDS580

產品概述：

PGS/PDS580 系列電子式壓力/液位/差壓開關根據產品所設定的控制接點值提供最多兩個開關信號，實現對工業現場壓力、液位及差壓的開關量控制。廣泛應用于化工、機械、水文、電力等系統的壓力控制和自動化過程控制系統。

主要特點
技術參數
外形結構
產品選型

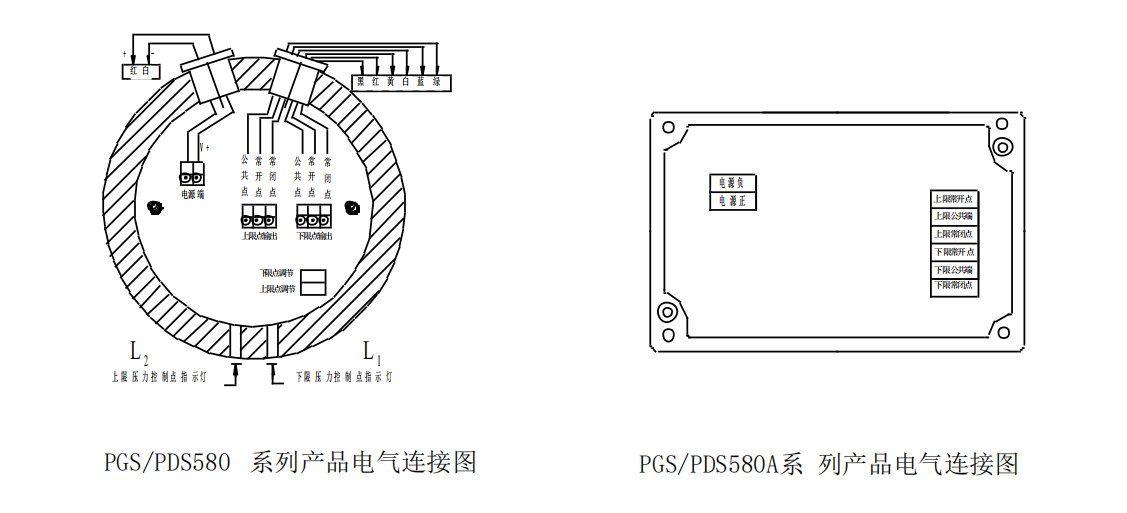

電氣連接
行業應用

資料下載

主要特點

●以經過溫度補償和老化篩選的高精度擴散硅壓力傳感器作為壓力測量元件，精度高、響應快；

●開關信號由線性放大電路驅動，開關量可在零點到滿度之間任意設定；

●產品外殼設有接點動作發光二極管，便于觀察，每個接點都包含一對常開觸點和一對常閉觸點；

●與介質接觸的材料均為不銹鋼，電子殼體為鋁合金，產品外殼防護等級 IP65；

●根據測量形式的不同，可提供多種形式的產品。

相關產品：智能壓力開關、FS58系列流量開關

技術參數

PGS/PDSW580 A	壓力控制范圍: -0.1MPa…0MPa～0.01MPa…100MPa
	過壓: 1.5 倍滿量程壓力或 110MPa（取最小值）
PGS/PDS580 AW	液位控制范圍: 0m～1m…200m H2O
PGS/PDS580 AWK	鎧裝液位控制范圍: 0m～1m…4m H2O
PGS/PDS580 A	差壓控制范圍	允許過壓
		正向	負向
	0kPa～35kPa	70kPa	35kPa
	0kPa～70kPa	150kPa	70kPa
	0kPa～100kPa	200kPa	100kPa
	0kPa～200kPa	400kPa	200kPa
	0kPa～350kPa	700kPa	350kPa
	0kPa～700kPa	1400kPa	700kPa
	0kPa～1000kPa	2000kPa	1000kPa
	0kPa～2000kPa	4000kPa	1000kPa
	0kPa～3500kPa	7000kPa	1000kPa
	靜壓	≤20MPa
精度	≤±1%FS（重復性+遲滯）
長期穩定性	≤±0.5%FS/年
供電電源	18V～24V DC
最大功耗	≤1W
觸點負載能力	250VAC/3A，30VDC/5A
觸點壽命	＞100000 次
工作溫度	-10℃～80℃
貯存溫度	-40℃～100℃
接口材料	不銹鋼 1Cr18Ni9Ti
密封墊及O形圈	氟橡膠
電纜	聚乙烯
隔離膜片	不銹鋼 316L
電子殼體	鋁合金
防護等級	IP65
工作狀態指示方式	實際壓力≤下限設定值，L1 燈亮。（L1 為下限壓力控制點指示燈）實際壓力≥上限設定值，L2 燈亮。（L2 為上限壓力控制點指示燈）

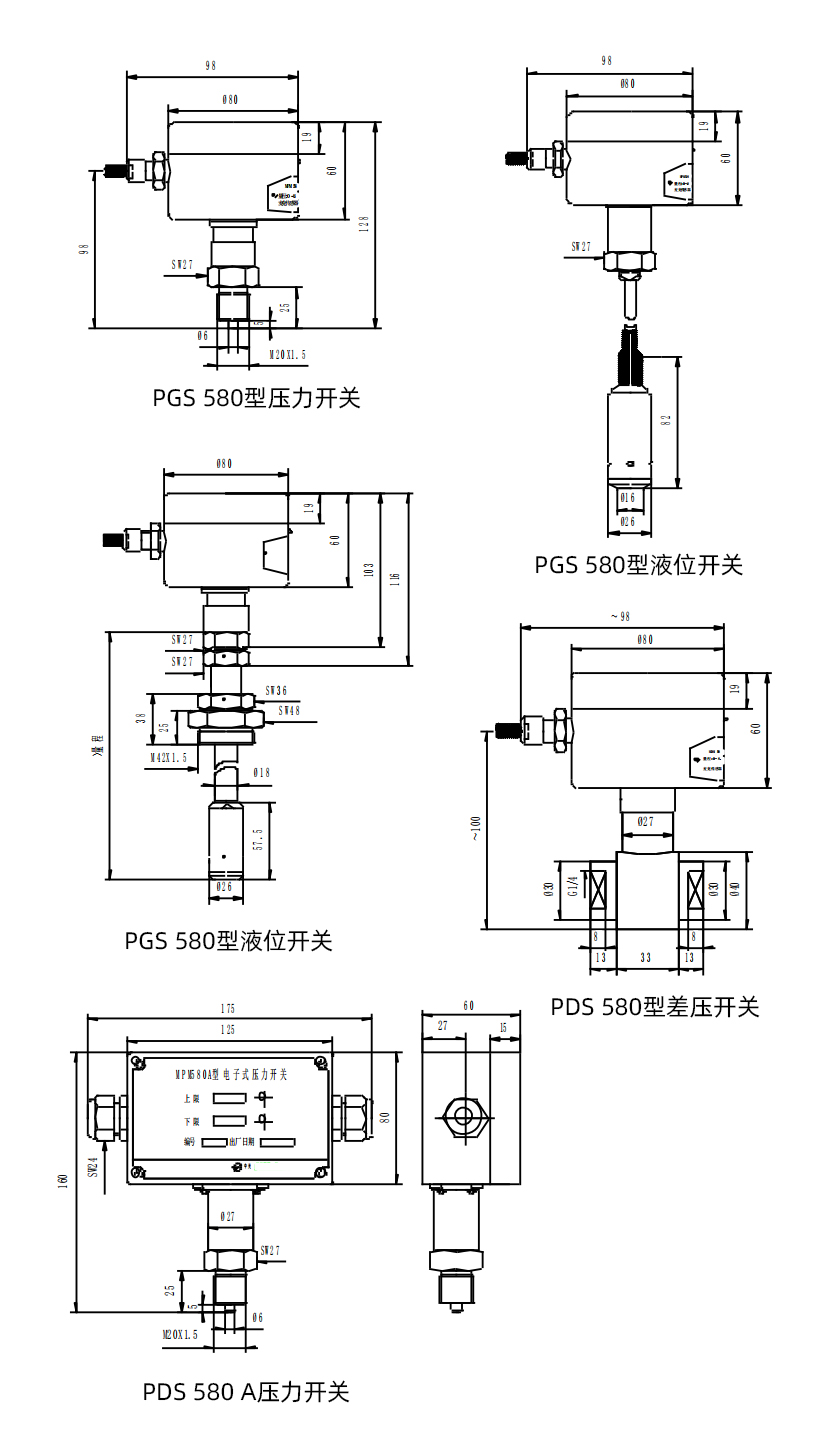

外形結構

產品選型

選型指南
PGS580	型電子式壓力開關			控制范圍-0.1MPa…0.01MPa…100MPa
PGS580W	型電子式液位開關			控制范圍0m～1m…200m H20
PGS580WK	型電子式鎧裝液位開關			控制范圍0m～1m…4m H20
PDS580	型電子式差壓開關			控制范圍0kPa…35kPa…3.5MPa
	代號	殼體外形
		不標明電子殼體代號，為圓柱形電子殼體
	A	長方形電子殼體
		量程		控制范圍
		[0～XmH2O]L		液位開關：0m～1m…200mH2O,X:實際液位量程，L為專用電纜長度（米）
				鎧裝液位開關：0m～1m…4m H20,X:實際液位量程，L為鎧裝鋼管長度（米）
				壓力開關：-0.1MPa…0MPa～0.01MPa…100MPa，X:實際控制量程
		[0～X]kPa 或MPa	差壓開關	測量范圍	允許過壓（kPa）		測量范圍	允許過壓（kPa）
				（kPa）	正向	負向	（kPa）	正向	負向
				0～35	70	35	0～700	1400	700
				0～70	150	70	0～1000	2000	1000
				0～100	200	100	0～2000	4000	1000
				0～200	400	200	0～3500	7000	1000
				0～350	700	350
			代號	控制點
			1	單點控制
			2	上下限雙點控制
				代號	結構材料
					膜片		接口	電子殼體
				22	不銹鋼316L		不銹鋼	鋁合金
				24	不銹鋼316L		不銹鋼316L	鋁合金
				25	鉭		不銹鋼	鋁合金
				35	鉭		哈氏合金C	鋁合金
					代號	附加功能
					PC1	齊平膜型，壓力接口為M20×1.5外螺紋
					PC3	齊平膜型，壓力接口為G1/2外螺紋
					C1	M20×1.5外螺紋壓力接口，水線密封
					C3	G1/2外螺紋壓力接口
					C5	M20×1.5外螺紋壓力接口，水線密封
					C4	G1/4外螺紋壓力接口
					H/L	上下限控制值
					G	表壓型
					S	密封表壓型
					A	絕壓型
					B2	電纜線連接輸出（標準供貨1.5m線長）
					F1	固定法蘭

PGS580	A	[0～1]MPa	2	22	C5(0.6/0.2MPa)		完整的型號規格
