PDT10SR-492型差壓變送器

時間：2020-02-02 瀏覽：次

< >

型號：PDT10SR-492

產品概述：

PDT10SR-492型差壓變送器是一款兩線制（4mA～20mA DC）微差壓變送器，選用國外著名公司的敏感芯片和高性能專用電路，融合卓然天工變送器的設計經驗，確保產品性能可靠、安裝使用方便。適用于鍋爐、釀酒、機車、電力等行業中兼容硅膠、不導電和無腐蝕性氣體的微小差壓的檢測。

主要特點
技術參數
外形結構
產品選型
電氣連接
行業應用

資料下載

主要特點

●微差壓測量；

●體積小，安裝方便；

●適用不導電、無腐蝕性的液體或氣體。

相關產品：投入式液位變送器、通用型壓力變送器

技術參數

量程	0kPa～1kPa; 0kPa～2.5kPa; 0kPa～7kPa
正負端過壓	3kPa; 7.5kPa; 21kPa
上限壓力	5kPa; 12.5kPa; 35kPa
靜壓	300kPa; 300kPa; 300kPa
精度	≤±1%FS
長期穩定性	≤±10Pa/年; ≤±25Pa/年; ≤±70Pa/年
零位溫度誤差	≤±0.05kPa; ≤±0.125kPa; ≤±0.4kPa（0℃～70℃，參比 25℃）
滿度溫度誤差	≤±0.02kPa; ≤±0.05kPa; ≤±0.14kPa（0℃～70℃，參比 25℃）
介質溫度	-10℃～85℃
貯存溫度	-40℃～125℃
補償溫度	0℃～70℃
相對濕度	0%～80%
供電電源	15V～30V DC
輸出信號	4mA～20mA DC
壓力連接	Φ8mm 寶塔頭
壓力接口	不銹鋼 1Cr18Ni9Ti
電子殼體	鋁合金

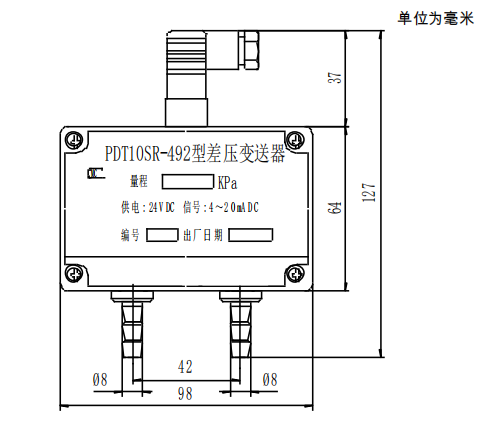

外形結構

產品選型

選型指南
PDT10SR-492	型差壓變送器
	代號	測量范圍：0kPa～1kPa…7kPa
	[0～X]kPa	X: 實際測量量程
		代號	輸出信號
		E	4mA～20mA DC
PDT10SR-492	[0～2.5]kPa	E	完整的型號規格
