PCT/PDT-4760 型智能數顯壓力/差壓變送器

時間：2020-07-29 瀏覽：次

< >

型號：PCT/PDT10SR-4760

產品概述：

PCT/PDT10SR-4760 型變送器是我公司推出的一款高精度、高穩定性的智能化數顯壓力/差壓變送器產品。適用于壓力/差壓實時測量和顯示。該產品采用專用寬溫液晶顯示、高穩定性傳感器，并通過精密數字化溫度補償及非線性修正技術精心制造，確保測量的高精度和高穩定性。該產品外觀精巧、測量可靠、性能優越，適用于水電、化工、城市供水、科研等領域流體壓力/差壓的精確測量和顯示。

主要特點
技術參數
外形結構
產品選型
電氣連接
行業應用

資料下載

主要特點

1、采用精密數字化溫度補償和非線性修正技術

2、多種數據類型指示

3、專用寬溫 LCD 液晶屏顯示（-30℃～80℃）

4、兩線制 4mA～20mA DC 電流環路信號輸出

5、具備 RS485 通訊接口，支持 ASCII 協議或 MODBUS RTU 協議

6、無源調校，量程縮放，工廠參數可恢復

7、精致小巧的外形，最大直徑僅 76 毫米

8、顯示屏可順時鐘或逆時鐘旋轉 90°

9、可提供電池供電型

技術參數

PCT10SR-4760壓力型
測量范圍	-100kPa…0kPa～10kPa…100MPa
過載	1.5 倍滿量程壓力或 110MPa（取最小值）
PDT10SR-4760 差壓型
測量范圍	0kPa～35kPa…3.5MPa
正向允許過壓	2 倍滿量程壓力
負向允許過壓	滿量程壓力
靜壓	≤20MPa
綜合精度	±0.25%FS
長期穩定性	±0.2%FS/年
補償溫度	-10℃～70℃
工作溫度	-30℃～80℃
貯存溫度	-40℃～85℃
供電電源	8V～28V DC 或電池供電（電池壽命約 3～4 年）
輸出信號	標準型：模擬量 4mA～20mA DC（兩線制），數字量 RS485 接口
電池供電常規型	無
電池供電RS485輸出型	數字量 RS485 接口
RS485 接口	變送器支持 ASCII 和 MODBUS RTU 協議，總線可掛接 99 個
負載能力	4mA～20mA DC 輸出，（U-8V）/0.02A（Ω）
顯示范圍	-19999～19999 四位半 LCD 顯示
絕緣電阻	50V，100MΩ
振動	20g，20Hz～5000Hz
沖擊	20g 11ms
防護等級	IP65
重量	約 420g
殼體	不銹鋼
膜片	不銹鋼 316L
O 形密封圈	氟橡膠

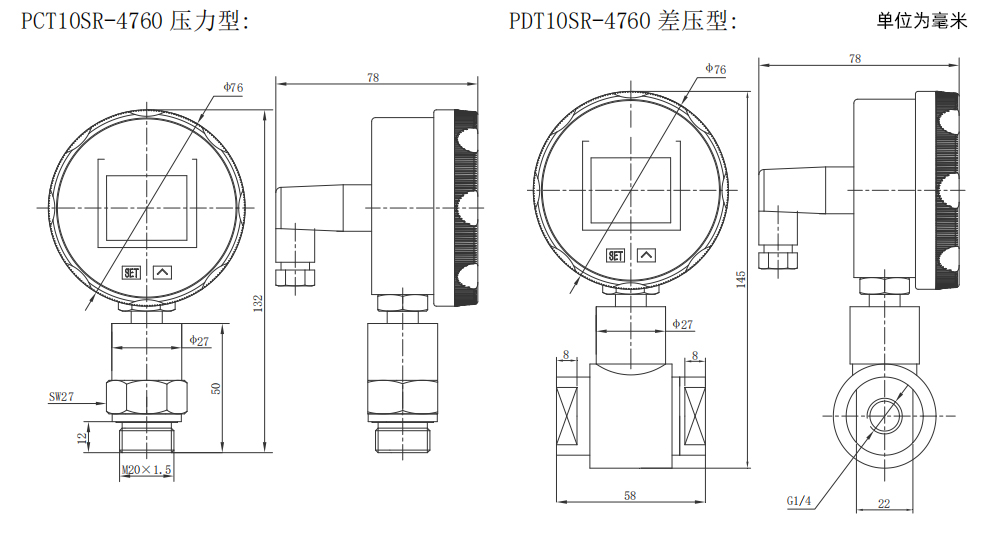

外形結構

產品選型

選型指南
PCT10SR-4760	型壓力變送器
PDT10SR-4760	型差壓變送器
	PCT4760量程	測量范圍：-100kPa…0kPa～10kPa…100MPa
	PDT4760量程	測量范圍：0kPa～35kPa…3.5MPa
	[0～X]kPa或MPa	X: 實際測量量程
		代號	輸出信號
		E	4mA～20mA DC
		R4	RS485 通訊接口，ASCII 協議
		R8	RS485 通訊接口，MODBUS 通訊協議
			代號	結構材料
				隔離膜片	接口	隔離膜片
			22	不銹鋼316L	不銹鋼	不銹鋼
			24	不銹鋼316L	不銹鋼316L	不銹鋼316L
				代號	附加功能
				C1	M20×1.5外螺紋壓力接口，端面密封
				C3	G1/2外螺紋壓力接口
				C4	G1/4內螺紋壓力接口
				C5	M20×1.5外螺紋壓力接口，水線密封
				PC1	齊平膜型，M20×1.5外螺紋壓力接口
				PC3	齊平膜型，G1/2外螺紋壓力接口
				G	表壓型
				A	絕壓型
				S	密封表壓型
				Vb	電池供電

PCT10SR-4760	[0～100]kPa	ER4	22	C1GVb	完整的型號規格

電氣連接

輸出信號	功能定義	引腳	電纜
4mA~20mA兩線制	+V	1	黑線
4mA~20mA兩線制	+OUT	2	紅線
通訊接口	RS485A	3	黃線
通訊接口	RS485B	〨	白（綠）線
