橢圓齒輪流量計【知道原理】

【理解原理，才能得心應手】

儀器名稱：

橢圓齒輪流量計，一般簡稱齒輪流量計或排量流量計，屬于一種容積式的流量計。常常應用于介質粘稠流動性差的工況，如重油、聚乙烯醇、樹脂等粘度較高介質的流量測量。

原理概述：

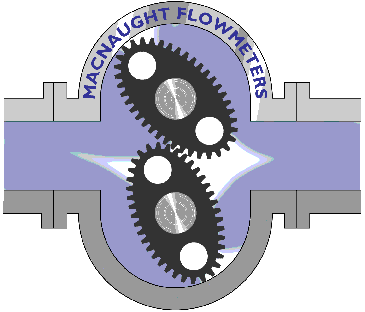

其原理是利用機械測量元件把流體連續不斷地分割成單個已知的體積部分，根據計量齒輪轉動次數計算累計流量，在滿足其流速要求的情況下是一款精度較高的流量計。此外，根據不同工況，橢圓齒輪流量計可以選用不同的材料（鑄鐵、鑄鋼、304不銹鋼、316不銹鋼）制造，以保障儀表的使用壽命不會因介質腐蝕而縮短。

特性：

按照要求正確安裝后的橢圓齒輪流量計，使用時即可保證足夠的精度，通常累計值的精度可達0.5級。但是，如上文所述，如果使用時流量計腔室內被測介質的流量過小，受儀表的泄漏誤差影響因素就會突顯出來，不能再保證足夠的測量精度。因此，不同型號規格的橢圓齒輪流量計對最小使用流量有一允許值，只有當實際被測流量大于該下限流量允許值時，測量精度才能得到保證。

其次，在使用橢圓齒輪流量計時，被測介質的溫度不宜過高，否則不僅會增加測量誤差，還會使齒輪卡住。因此，在儀器規定的溫度范圍內采用橢圓齒輪流量計。

橢圓齒輪流量計長期使用后，其內齒輪會被腐蝕磨損，影響測量精度。因此，要經常注意觀察，定期拆除檢查。如果條件允許，最好定期校準。
