法蘭液位計【知道原理】

【知道原理，才能得心應手】

儀器名稱：

法蘭液位計，屬于壓力式原理的液位計，包含單法蘭液位計和雙法蘭液位計兩種，因?yàn)槠浔举|(zhì)實際為壓力變送器的一種用途，故又被直接稱作壓力變送器，或法蘭液位變送器、液位變送器等。

原理概述：

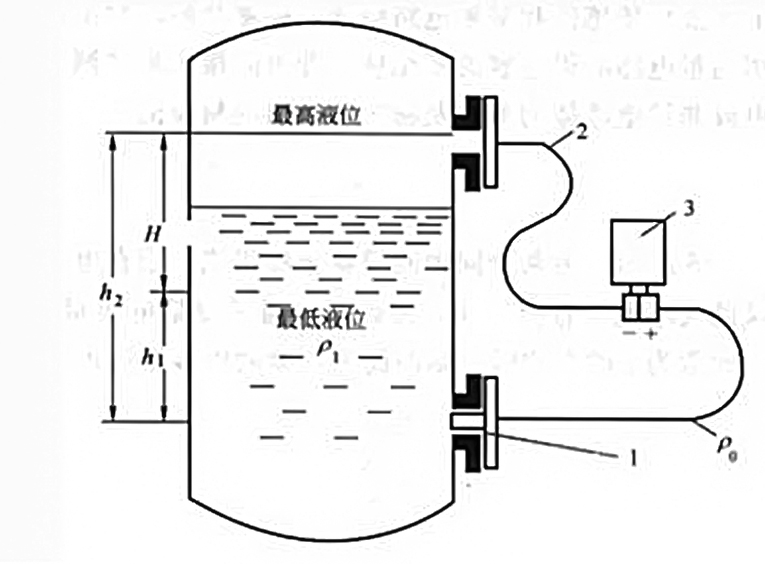

要理解法蘭液位計的原理，首先要簡單理解壓力變送器的測量原理，壓力變送器的測量核心是一個壓力芯體，包含一高一低兩個取壓側。

其中高壓側為測量端，應連接需測介質的最底端，低壓側是參考端，要保持與液面上方的壓強連通或相近似。

P=ρgh

法蘭液位計的測量值與液面高度呈比例關系，通過高低壓兩側壓力的差值，即可確定刺客的液位高度。之后再由變送電路將信號轉換成標準電流信號傳送到控制室。

單法蘭液位計一般用于常壓情況下的液位測量，這是因?yàn)闅怏w在有限高度下造成的壓強變化影響微乎其微，單法蘭液位計參考側連通的一個大氣壓即可表示液面上方壓強。而差壓式液位計（雙法蘭液位計）則主要用于密閉的有壓容器的液位測量，因?yàn)橐好嫔戏降膲簭?qiáng)變化幅度巨大，需以此為壓力測量參考側才能正常測量液位。

特性及應用：

法蘭液位變送器多用于各類罐體液位測量。

法蘭液位計優勢是測量精度高，穩定性能更好，非常適合工業應用的需求，并且可以測量很多高粘度或高腐蝕性介質。

不足是法蘭液位計安裝受到比較嚴格的限制，需要將取壓點固定在測量介質的底部，無法使用在湖泊明渠，地下儲罐等液位測量場合。但與法蘭液位計同原理的另一種液位計-投入式液位計解決了這一問題。
