節流式流量計【知道原理】

【理解原理，才能得心應手】

儀器名稱：

節流式流量計是一類結構中包含節流件的差壓式測量原理的流量計的統稱。

根據其節流件的不同，又有孔板流量計、文丘里管流量計、V椎管流量計等等許多不同的稱呼。可用于測量液體、氣體或蒸汽的流量，這種非常典型的流量計是應用歷史最長和最成熟的差壓式流量計，至今仍在石油化工等行業生產過程中占有重要地位。

原理概述：

節流式流量計包含兩部分，節流件和差壓變送器。

節流式流量計是根據安裝在管道中的流量探測器產生的壓差、已知的流體條件以及探測器和管道的幾何尺寸來計算流量的儀器。

其工作原理同孔板流量計和文丘里管流量計類似，通過節流元件改變流體流通截面，從而在節流元件前后形成壓力差。

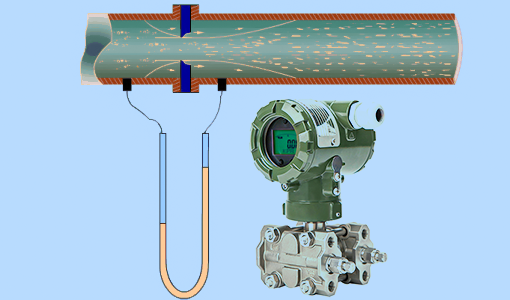

如圖所示的孔板流量計，穩定流動的流體沿水平管道流經孔板，在其前后產生壓力和速度的變化。流束在孔板前截面開始收縮，位于邊緣的流體向中心加速，流束中央的壓力開始下降。在經過截面后，流束達最小收縮截面，速度達到最快，靜壓達到最低，之后流束開始擴張，流速減慢，靜壓逐漸恢復，但因?yàn)楣?jié)流件造成了壓力損失，故無法回復到收縮前的壓力值。

特性及應用：

雖然憑借一定的制造工藝和特殊節流件形式可以使其測量精度提高，但其性價比偏低。一般實際應用的節流式流量計其精度普遍較差。

其主要優勢是結構簡單，制造方便，使用在部分非精確計量的測量場合可以有效減少設備成本及后期維護成本。

同時，因?yàn)槠錅y量原理的限制，其測量介質必須是牛頓流體。

節流流量計廣泛應用于封閉管道的流量測量，如流體：單相、混相、清潔、臟污、粘性流等；工作狀態：大氣壓、高壓、真空、常溫、高溫、低溫等；管徑：從幾毫米到幾米；流動條件：亞音速，聲波、脈動流等，其在各工業部門的消耗量約占流量計總消耗量的1/4~1/3。
