PT30MS系列差壓安裝式表壓/絕壓變送器用于測量液體、氣體或蒸汽的液位、密度、壓力，然后將其轉變成 4～20mA DC HART 電流信號輸出。也可與ZST375手持終端或ZSM100 Modem 相互通信，通過它們進行參數設定、過程監控等。
| 性能規格 | |
| 調量程的參考精度 | （包括從零點開始的線性、回差和重復性） ± 0.075% |
| 若 TD>10 (TD=最大量程/調節量程)，則為 ±(0.0075×TD)% | |
| 功能規格 | |
| 量程和范圍(PT30MS-DGP表壓變送器) | 量程：0.6~6kPa 2~40kPa 2.5~250kPa 30~3000kPa 0.1~10MPa 0.21~21MPa 0.4~40MPa 范圍：-6～6kPa -40～40kPa -100～250kPa -100～3000kPa -0.1～10MPa -0.1～21 MPa -0.1～40 Mpa |
| 量程和范圍(PT30MS-DAP絕壓變送器) | 量程： 2~ 40kPa 2.5~250kPa 30~3000kPa 范圍： 0～40kPa 0～250kPa 0～3000kPa |
| 量 程 限 | 在量程的上下限范圍內，可以任意調整。建議選擇量程比盡可能低的量程代碼，以優化性能特征 |
| 零點設置 | 零點和量程可以調節到表中測量范圍內的任何值，只要標定量程≥最小量程 |
| 安裝位置影響 | 與膜片面平行方向的安裝位置變化不會造成零漂影響，若安裝位置與膜片面超過 90°的變化，有<0.4kPa 范圍內的零位影響，均可以通過調節調零校正。無量程影響。 |
| 輸 出 | 二線制，4～20mA DC，可選 HART 輸出數字通訊， |
| 可選擇線性或平方根輸出 | |
| 輸出信號極限 | Imin=3.9mA，Imax=20.5mA |
| 報警電流 | 低報模式（最小） 3.7 mA |
| 高報模式（最大） 21 mA | |
| 不報模式（保持） 保持故障前的有效電流值 | |
| 報警電流標準設置 高報模式 | |
| 響應時間 | 放大器部件阻尼常數為 0.1s；傳感器時間常數為 0.1～1.6s，取決于量程及量程比。附加的可調時間常數為 0.1~60s。 |
| 預熱時間 | < 15s |
| 環境溫度 | -40～85℃ |
| 帶液晶顯示、氟橡膠密封圈時 -20～65℃ | |
| 儲存溫度/運輸溫度 | -50～85℃ |
| 帶液晶顯示時 -40～85℃ | |
| 壓力極限 | 從真空至最大量程 |
| 3、安裝 | |
| 電源及負載條件 | 電源電壓為 24V，R≤(Us-12V)/Imax kΩ |
| 其中 Imax=23 mA | |
| 最大電源電壓 | 42VDC |
| 最小電源電壓 | 12VDC，15VDC（背光液晶顯示） |
| 數字通訊負載范圍 | 230～600Ω |

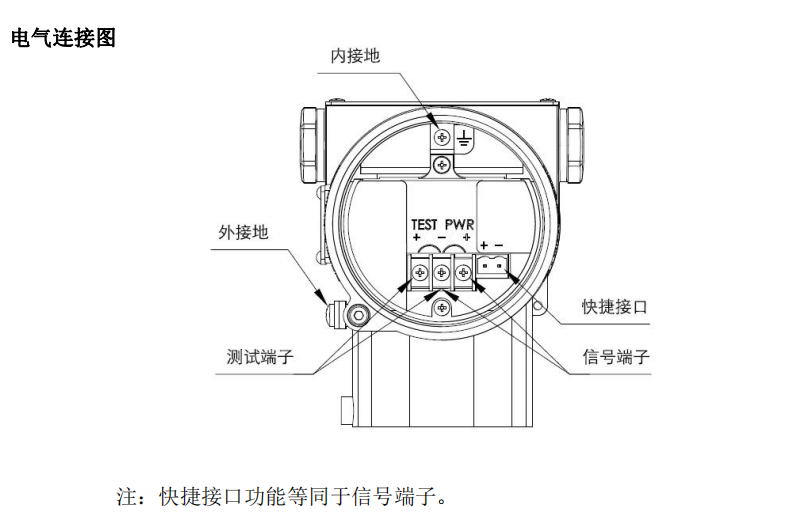

| 電氣連接 | M20X1.5 電纜密封扣，接線端子適用于 0.5～2.5mm2 的導線 |

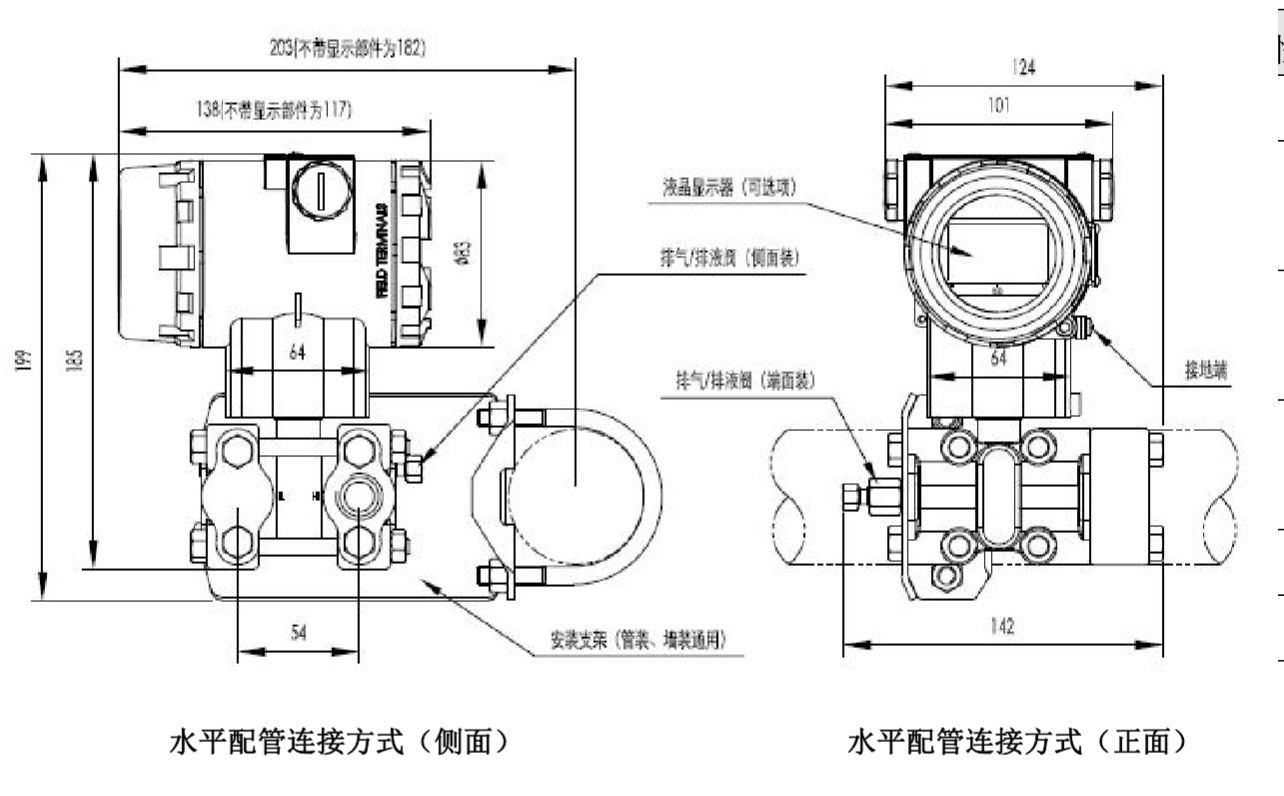

| 過程連接 | 過程連接法蘭的端面有 NPT 1/4 和 UNF 7/16″內螺紋。 |
| 4、物理規格 | |
| 材質 | |
| 膜 片 | 不銹鋼 316L、哈氏合金 C |
| 過程連接 | 不銹鋼 304 |
| 填 充 液 | 硅油 |
| 變送器外殼 | 鋁合金材質，外表噴涂環氧樹脂 |
| 外殼密封圈 | 丁腈橡膠（NBR） |
| 銘 牌 | 不銹鋼 304 |
| 重 量 | 3.3kg（無液晶顯示、安裝支架、過程連接） |
| 外殼防護等級 | IP67 |
| 選型指南 | ||||||||||||||
| PT30MS-DGP | 差壓安裝式智能表壓變送器 | |||||||||||||
| PT30MS-DAP | 差壓安裝式智能絕壓變送器 | |||||||||||||
| 代碼 | 輸出 | |||||||||||||
| H | 4～20mA DC帶HART通訊 | |||||||||||||
| N | 4～20mA DC模擬量輸出 | |||||||||||||
| 代號 | 量程 | |||||||||||||
| 表壓 | ||||||||||||||
| 1B | 0-0.6kPa～6kPa(0-60～600mmH2O)/(0-6～60mbar) | |||||||||||||
| 1C | 0-2kPa～40kPa(0-200～4000mmH2O)/(0-20～400mbar) | |||||||||||||
| 1D | 0-2.5kPa～250kPa(0-0.25～25mH2O)/(0-25～2500mbar) | |||||||||||||
| 1F | 0-30kPa～3MPa/(0-3～300mH2O)/(0-0.3～30bar) | |||||||||||||
| 1G | 0-0.1MPa～10MPa/(0-1～100bar) | |||||||||||||
| 1H | 0-0.21MPa～21MPa/(0-2.1～210bar) | |||||||||||||
| 1I | 0-0.4MPa～40MPa/(0-4～400bar) | |||||||||||||
| 絕壓 | ||||||||||||||
| 1L | 0-2kPa～40kPa/(0-200～4000mmH2O)/(0-20～400mbar) | |||||||||||||
| 1M | 0-2.5kPa～250kPa/(0-25～2500mbar) | |||||||||||||
| 1O | 0-30kPa～3MPa/(0-0.3～30bar) | |||||||||||||
| 代碼 | 膜片材質 填充液 | |||||||||||||
| A | 不銹鋼316L | 硅油 | ||||||||||||
| C | 哈氏合金C | 硅油 | ||||||||||||
| 代碼 | 過程連接 | |||||||||||||
| N | 1/4 英寸NPT及7/16英寸UNF螺紋孔 無泄放閥 | |||||||||||||
| B | 1/4 英寸NPT及7/16英寸UNF螺紋孔 泄放閥裝于法蘭后部端面 | |||||||||||||
| U | 1/4 英寸NPT及7/16英寸UNF螺紋孔 泄放閥裝于法蘭側面上部 | |||||||||||||
| D | 1/4 英寸NPT及7/16英寸UNF螺紋孔 泄放閥裝于法蘭側面下部 | |||||||||||||
| 代碼 | ||||||||||||||
| N | 無 | |||||||||||||
| O | 禁油處理（氧氣測量限氟油填充液、氟橡膠密封圈、<6MPa、<60℃) | |||||||||||||
| 代碼 | 安裝支架 | |||||||||||||
| N | 無 | |||||||||||||
| 1 | 不銹鋼 | |||||||||||||
| 2 | 鍍鋅碳鋼 | |||||||||||||
| 代碼 | 液晶顯示 | |||||||||||||
| N | 無液晶顯示 | |||||||||||||
| 1 | 液晶顯示 | |||||||||||||
| 2 | 背光液晶顯示 | |||||||||||||
| 代碼 | 附件 | |||||||||||||
| N | 無 | |||||||||||||
| 1 | 1/2 英寸NPT 內螺紋不銹鋼橢圓形法蘭 | |||||||||||||
| 2 | M20×1.5 外螺紋不銹鋼丁字形接頭 | |||||||||||||
| 3 | NPT1/2引壓過渡接頭及后部焊接引壓管 | |||||||||||||
| 代碼 | 附加選項 | |||||||||||||
| N | 無 | |||||||||||||
| A | 本安 | |||||||||||||
| D | 隔爆 | |||||||||||||
| E | 隔爆+隔爆電纜接頭 | |||||||||||||
| S | 316不銹鋼夾板 | |||||||||||||
| PT30MS-DGP | H | C | A | N | N | 1 | 1 | N | N | 完整型號 | ||||
PT30MS系列差壓安裝式表壓/絕壓變送器用于測量液體、氣體或蒸汽的液位、密度、壓力，然后將其轉變成 4～20mA DC HART 電流信號輸出。被廣泛應用于石油、化工、水系統等工業行業之中。
