PT30MS-LT 差壓液位變送器

時間：2020-01-13 瀏覽：次

< >

型號：PT30MS-LT

產品概述：

PT30MS-LT 差壓液位變送器差壓液位變送器的膜盒是用于防止管道內介質直接進入差壓變送器的壓力傳感器組件中，它與變送器之間采用硅油等填充液傳遞壓力。

PT30MS 系列液位變送器的測量范圍（未遷移時）為 0-1kPa～2MPa，液位法蘭的額定壓力分別為：1.6/4MPa、6.4MPa、10MPa、150psi、300psi 或 600psi。

主要特點
技術參數
外形結構
產品選型

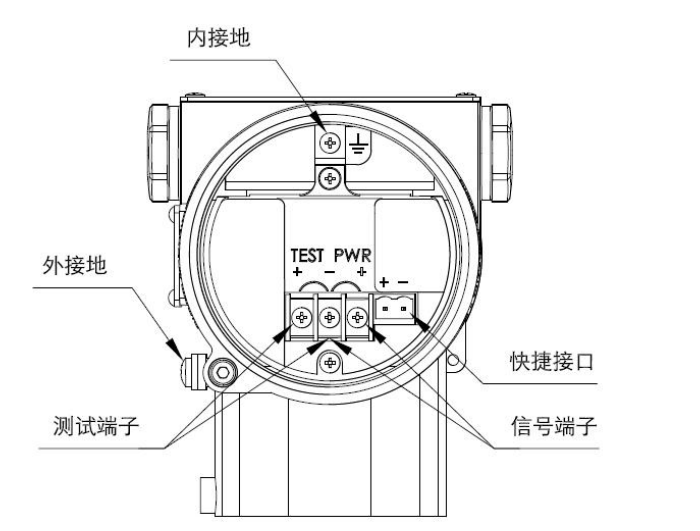

電氣連接
行業應用

資料下載

主要特點

●測量液體、氣體或蒸汽的液位、密度、壓力、以及流量

●4～20mA DC HART 電流信號輸出

●可與 RST375手持終端或 RSM100Modem 相互通信

相關產品：壓阻式差壓變送器、PSWI200智能壓力開關

技術參數

量程代碼	量程范圍	額定壓力（最大值）
B	0~1kPa...6kPa	液位法蘭的額定壓力
C	0~4kPa...40kPa
D	0~25kPa...250kPa
E	0~200kPa...2MPa
輸出信號	4mA~20mA DC HART輸出
環境溫度	≤85℃
貯存溫度	≤85℃
相對濕度	0~100%
抗沖擊	50g，11ms
抗振動	2g，500Hz
供電電源	12V~42V DC
負載	R≤(Us-12V)/Imax kΩ，其中 Imax=23 mA
材質
測量膜盒	不銹鋼 316L
膜片	不銹鋼 316L、哈氏合金C、鉭、FEP、PFA、PTFE覆膜
過程法蘭	不銹鋼 304
填充液	硅油、植物油
密封圈	丁腈橡膠（NBR）、氟橡膠（FKM）、聚四氟乙烯（PTFE）
外殼	鋁合金材質，外表噴涂環氧樹脂
外殼密封圈	丁腈橡膠（NBR）

外形結構

產品選型

選型指南
PT30MS-LT	差壓液位變送器
液位變送器法蘭部分選型表
接液密封裝置
LT	液位法蘭，無毛細管正壓⊕側
	過程連接	標稱直徑	密封面形式	膜片/密封面材質
	A	DN50 DIN2501	E型 DN2526	不銹鋼316L
	B	DN50 DIN2501	E型 DN2526	哈氏合金C
	C	DN50 DIN2501	E型 DN2526	鉭
	H	DN80 DIN2501	E型 DN2526	不銹鋼316L
	I	DN80 DIN2501	E型 DN2526	哈氏合金C
	G	DN80 DIN2501	E型 DN2526	鉭
	D	DN2"ANSI B 16.5	RF 型 ANSI B 16.5	不銹鋼316L
	E	DN2"ANSI B 16.5	RF 型 ANSI B 16.5	哈氏合金C
	F	DN2"ANSI B 16.5	RF 型 ANSI B 16.5	鉭
	K	DN3"ANSI B 16.5	RF 型 ANSI B 16.5	不銹鋼316L
	L	DN3"ANSI B 16.5	RF 型 ANSI B 16.5	哈氏合金C
	M	DN3"ANSI B 16.5	RF 型 ANSI B 16.5	鉭
	N	DN4"ANSI B 16.5	RF 型 ANSI B 16.5	不銹鋼316L
	O	DN4"ANSI B 16.5	RF 型 ANSI B 16.5	哈氏合金C
	P	DN4"ANSI B 16.5	RF 型 ANSI B 16.5	鉭
		額定壓力	壓力等級	法蘭壓力標準
		1	PN 1.0MPa/4MPa	DIN2501
		2	PN 6.4MPa	DIN2501
		3	PN 10MPa	DIN2501
		6	150psi	ANSI B 16.5
		7	300psi	ANSI B 16.5
		8	600psi	ANSI B 16.5(不包括DN4"ANSI B 16.5)
			連接形式
			F	扁平式
			H	插入式，不銹鋼316L 插入長度50mm
			I	插入式，不銹鋼316L 插入長度100mm
			G	插入式，不銹鋼316L 插入長度150mm
			L	插入式，哈氏合金C 插入長度50mm
			M	插入式，哈氏合金C 插入長度100mm
			N	插入式，哈氏合金C 插入長度150mm
				填充液
				S	硅油 -30～201℃
				V	植物油 0～250℃
					接液法蘭膜盒面形式
					N	無
					1	316L 上涂FEP(氟化乙烯丙烯共聚物）（溫度≤180℃）
					2	316L 上涂FEP(過氟烷基化物）（溫度≤260℃）
					3	膜片貼PTFE 膜（聚四氟乙烯膜）[2] (溫度≤200℃)

LT	H	1	F	S	N	完整型號
