PSI5801型數顯電子壓力開關

時間：2020-02-03 瀏覽：次

< >

型號：PSI5801

產品概述：

PSI5801 型壓力開關是集壓力測量、顯示、控制于一體的智能壓力控制器。傳感器輸出信號經過高集成微處理器放大、降噪和調理，從而實現了對壓力的準確測量、顯示及對開關輸出的控制。全不銹鋼外殼，防護等級達到 IP65，表頭可 320°自由旋轉。產品電路設計具有過電壓、過電流及反極性保護；產品能夠適用于較為復雜的工業現場電磁環境；支持24V DC 或 220V AC 供電；輸出可選擇模擬量輸出（4mA～20mA DC）+2路 PNP、2路 PNP、2路 NPN 或 1路繼電器；支持手動清零及測量單位的切換；OLED 屏幕顯示實時壓力值和開關狀態；產品使用靈活、菜單扁平化、操作簡單、安全可靠，廣泛應用于水利水電、石油化工、冶金、交通、電力、機械制造等行業。

主要特點
技術參數
外形結構
產品選型
電氣連接
行業應用

資料下載

主要特點

●全不銹鋼外殼，IP65 防護

●OLED 液晶屏、壓力和開關狀態顯示

●外形小巧，320°自由旋轉

●過電壓、過電流和反極性保護

●抗電磁設計，適用復雜電磁環境

●模擬量輸出（4mA～20mA DC） +2路 PNP、 2路 PNP 、2路 NPN、1路繼電器輸出可選

●24V DC、220V AC 供電可選

●恢復出廠設置、手動清零

●支持 MPa、kPa、psi、bar、mbar 單位切換

相關產品：PSWI200智能壓力開關、SF6氣體密度控制器/變送器

技術參數

供電	(220±44)V AC 24V DC
過壓	1.5 倍滿量程壓力
量程	-100kPa…0kPa～10kPa...60MPa
壓力形式	表壓型、絕壓型、密封表壓型
精度	±0.25%FS、±0.5%FS
顯示	OLED 液晶、像素 128×32、黑底白字
顯示刷新	1s、0.5s、0.2s（默認）
重復性	≤±0.1%FS
溫度漂移	≤±0.04%FS/℃
開關設置	0.5%FS～99.5%FS
開關延時	0.0s～99.9s
響應時間	＜30ms
重量	約 280g
晶體管輸出	2路 PNP 或 2路 NPN
開關電流	≤0.4A
模擬量輸出	4mA～20mA DC
負載電阻	≤560Ω
繼電器輸出	1 路（SPDT）
開關電壓	≤ 250V AC/30V DC
開關電流	≤3A
壽命	1000 萬次/最小負載，10 萬次/最大負載
介質溫度	-20℃～80℃/-4℉～176℉
貯存溫度	-40℃～80℃/-40℉～176℉
工作溫度	-20℃～80℃/-4℉～176℉
介質兼容	與不銹鋼、氟橡膠兼容的液體或氣體
電磁兼容	GB/T 17626.2/3-2006，GB/T 17626.4-2008
振動	≤ 20g/10Hz...500Hz(GB/T 2423.10-2008)
沖擊	≤ 50g/11ms(GB/T 2423.5-1995)
防護等級	IP65

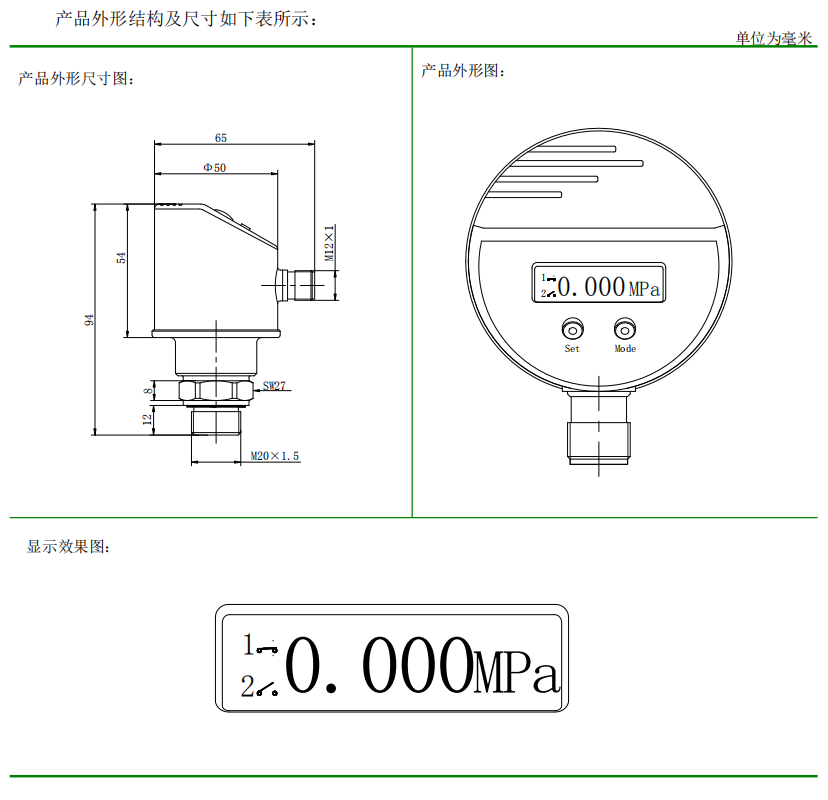

外形結構

產品選型

選型指南
PSI5801	型壓力開關
	量程	壓力測量范圍：-100kPa…0kPa～10kPa…60MPa
	[0～X]MPa	X:實際測量量程
		代號	供電方式
		AC	220V AC
		DC	24V DC
			代號	輸出形式
			P	2×PNP輸出
			N	2×NPN輸出
			J	1×繼電器輸出
			E	模擬量輸出（4mA～20mA DC) +2×PNP輸出
				代號	壓力接口
				C1	M20×1.5外螺紋壓力接口，端面密封
				C2	G1/4外螺紋壓力接口
				C3	G1/2外螺紋壓力接口
				C5	M20×1.5外螺紋壓力接口，水線密封
				PC1	齊平膜片，M20×1.5外螺紋
				PC3	齊平膜片，G1/2外螺紋
				PD1	DN25卡箍連接
					代號	壓力形式
					G	表壓型
					A	絕壓型
					S	密封表壓型

PSI5801	[0～2]MPa	DC	P	C5	G		完整的型號規格

可選附件：MS901 2米 5芯 M12×1 母彎頭 RVVP 電纜

選型提示

1、選型時請注意被測介質要與產品與介質相接觸的部分相兼容。

2、若需要訂購非標準或特殊要求的產品，請與本公司商洽，并在訂單中予以注明。

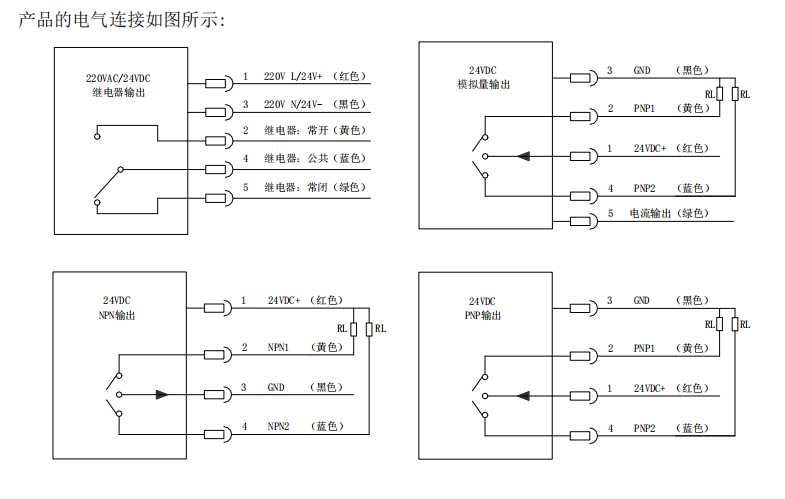

電氣連接

行業應用

PSI5801型壓力開關是集壓力測量、顯示、控制于一體的智能壓力控制器。產品電路設計具有過電壓、過電流及反極性保護；產品能夠適用于較為復雜的工業現場電磁環境；支持 24V DC 或 220V AC 供電；輸出可選擇模擬量輸出（4mA～20mA DC）+2路 PNP、2路 PNP、2路 NPN 或 1路繼電器，廣泛應用于水利水電、石油化工、冶金、交通、電力、機械制造等行業。
