PDT10SR-230型壓阻式差壓變送器

時間：2020-01-31 瀏覽：次

< >

型號：PDT10SR-230

產品概述：

PDT10SR-230型差壓變送器的敏感元件是一個固態壓阻敏感芯片，在芯片和兩個波紋膜片之間充有硅油。被測差壓作用到兩端波紋膜片上，通過硅油把差壓傳遞到敏感芯片上，敏感芯片通過導線與信號處理電路相連接。該產品利用半導體硅材料的壓阻效應，實現差壓與電信號的轉換。由于敏感芯片上的惠斯登電橋輸出的信號與差壓有著良好的線性關系，所以可以實現對被測差壓的準確測量。適用于石油、化工、電力、水文等管道各種氣體、液體的差壓測量。

主要特點
技術參數
外形結構
產品選型
電氣連接
行業應用

資料下載

主要特點

●全不銹鋼結構設計，體積小巧重量輕，安裝方便；

●激光焊接，全密封結構，外殼防護等級IP65；

●傳感器為擴散硅壓阻式差壓傳感器，不銹鋼316L 隔離膜片；

●經過了溫度補償和老化篩選，性能穩定可靠；

●產品可在外部調節零點和滿度；

●防爆型產品符合 GB3836.4 標準要求，取得防爆合格證；

●船用型產品符合 CCS《鋼質海船入級規范》（2006）的要求，已獲型式認可；

●產品已取得 CE 認證和 RoHS 認證。

相關產品：壓阻式壓力傳感器、壓阻式壓力變送器

技術參數

量程編碼	0A	02	03	07	08	09	10	12	13
單位	kPa						MPa
測量范圍	0～35	0～70	0～100	0～200	0～350	0～700	0～1	0～2	0～3.5
正向允許過壓	70	150	200	400	700	1400	2.0	4.0	7.0
負向允許過壓	35	70	100	200	350	700	1.0	1.0	1.0
最大靜壓	≤20MPa
		最小	典型	最大	單位
精度			0.5		±%FS
零點溫度誤差	≤200kPa		0.75	1.25	±%FS，參比 25℃
	＞200kPa		0.5	0.75
滿量程溫度誤差	≤200kPa		0.75	1.25
	＞200kPa		0.5	0.75
長期穩定性	≤200kPa	0.5			±%FS/年

	＞200kPa	0.2
靜壓影響		0.05			±%FS，每 100kPa
補償溫度范圍		0～50			℃
工作溫度范圍		-30～80 -10～70（電纜型）
貯存溫度范圍		-40～120 -20～85（電纜型）
電氣特性
供電電源	兩線 15V～28V DC; 三線 15V～28V DC
輸出信號	兩線 4mA～20mA DC; 三線 0/1V～5VDC，0mA～10/20mA DC
電氣連接	接插件或Φ7.2mm 七芯電纜
響應時間(10%～90%)	≤1 毫秒
絕緣電阻	100MΩ，500VDC
結構材料
殼體	不銹鋼 1Cr18Ni9Ti
波紋膜片	不銹鋼 316L
O型密封圈	氟橡膠
灌注液體	硅油
壓力連接	G1/4 內螺紋
環境條件
振動影響	在 3gRMS，(30～2000)Hz 振動后變化≤1%
沖擊	在 100g，10ms 沖擊變化≤1%
壽命	1×10^6壓力循環
介質	與結構材料相適應的液體或氣體

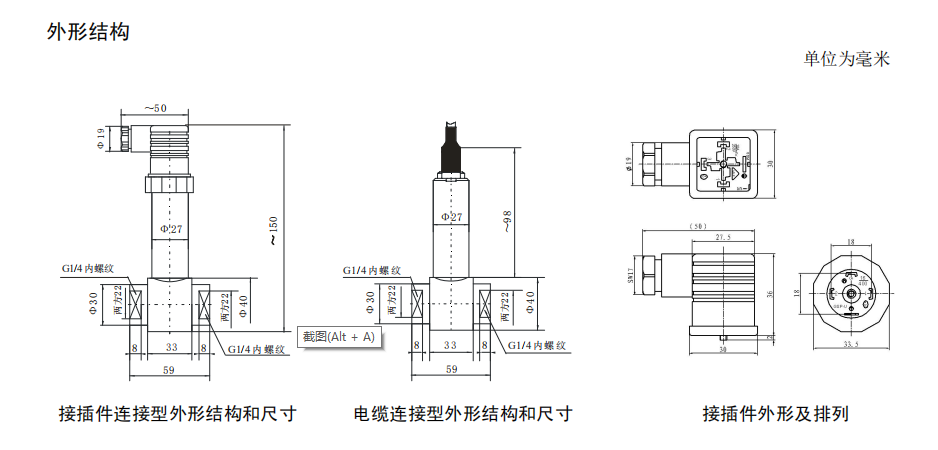

外形結構

產品選型

選型指南
PDT10SR-230	型壓阻式差壓變送器
	代號	測量范圍kPa或MPa
	[0～X]kPa或MPa	量程編碼	量程范圍 kPa	允許過壓kPa			量程編碼	測量范圍 MPa	允許過壓MPa
				正向		負向			正向	負向
		0A	0～35	70		35	09	0～0.7	1.4	0.7
		02	0～70	150		70	10	0～1.0	2.0	1.0
		03	0～100	200		100	12	0～2.0	4.0	1.0
		07	0～200	400		200	13	0～3.5	7.0	1.0
		08	0～350	700		350
		代號	輸出信號
		E	4mA～20mA DC
		F	1V～5V DC
		J	0V～5V DC
		Q	0mA～10mA DC
		U	0mA～20mA DC
		V	0V～10V DC
			代號	結構材料
				隔離膜片			接口		殼體
			22	不銹鋼316L			不銹鋼		不銹鋼
			24	不銹鋼316L			不銹鋼316L		不銹鋼316L
				代號	附加功能
				C4	G1/4內螺紋壓力接口
				B1	接插件連接輸出
				B2	電纜線連接輸出 1.5m線長
				M3	3?LCD數顯表頭（僅4～20mADC 輸出）
				M6	4位LED數顯表頭（僅4～20mADC 輸出）
				i	本安防爆型 Exia II CT6 Ga
				T	船用產品

PDT10SR-230	[0～100]kPa	E	22	C4B2	完整的型號規格

電氣連接

接插件連接定義			電纜線連接定義
插腳	兩線制	三線制	導線顏色	兩線制	三線制
1	電源正(+V)	電源正(+V)	黑色	電源正(+V)	電源正(+V)
2	電源負(0V/+OUT)	公共端(GND)	紅色	電源負(0V/+OUT)	輸出正(+OUT)
3	空	輸出正(+OUT)	白色	空	公共端(GND)
