PT20SR-4784型智能壓力變送器

時間：2020-01-29 瀏覽：次

< >

型號：PT20SR-4784

產品概述：

PT20SR-4784 型智能壓力變送器是一款高精度、高穩定性的智能化壓力變送器。該產品采用國際先進的壓阻式壓力變送器設計制造技術，精密數字化溫度補償和非線性修正技術，一體化的結構設計，產品工作溫度范圍寬、體積小、精度高、重量輕、量程覆蓋范圍寬，適用于航空、航天、船舶、兵器、地面車輛、石油、化工等行業需要對流體壓力進行精密測量的場所。

主要特點
技術參數
外形結構
產品選型
電氣連接
行業應用

資料下載

主要特點

● 采用數字補償技術進行非線性補償、溫漂補償及穩定性補償；

● -10℃～50℃數字化寬溫度補償；（特殊溫度范圍可定制）；

● CAN 通訊接口；

● 支持組網應用；

● 工作溫度范圍寬；

● 耐振動沖擊；

● 反極性保護和瞬間過電流、過電壓保護等電路防護。

相關產品：耐高溫型壓力變送器、FMVT200型渦街流量計

技術參數

量程	0kPa～100kPa…70MPa
壓力類型	表壓型、絕壓型或密封表壓型
過壓	1.5 倍滿量程壓力；
精度	±0.1%FS、±0.2%FS、±0.5%FS
長期穩定性	±0.2%FS/年
輸出信號	CAN 接口
工作溫度	-20℃～80℃
補償溫度	-10℃～50℃（可訂制）
貯存溫度	-40℃～85℃
供電電源	5V～28V DC（推薦供電 24V DC）
電路保護	反向保護、過壓、過流保護
振動	10gRMS，20Hz～2000Hz
沖擊	100g，11ms
防護等級	IP65
電氣連接	1.5m 長電纜或七芯接插件
殼體	不銹鋼 316L（長期應用在海水中推薦選擇全鈦合金殼體）
感壓膜片	不銹鋼 316L（長期應用在海水中推薦選擇全鈦膜片）
O 型圈	氟橡膠
重量	約 160g

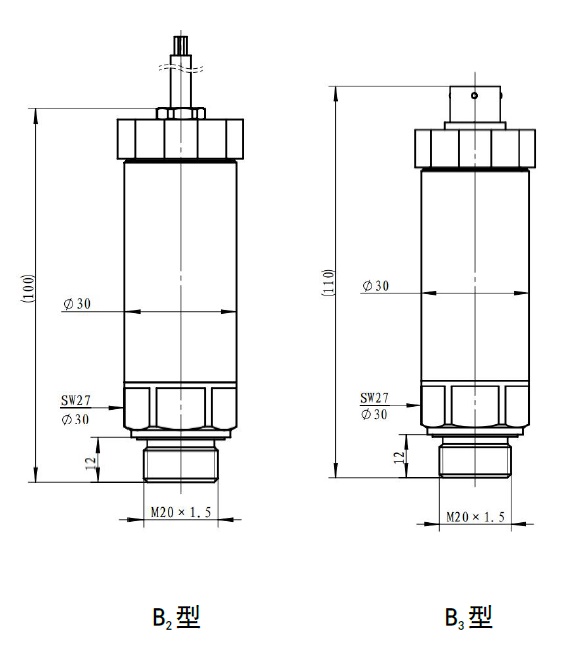

外形結構

P T 2 0 S R - 4 7 8 4 型智能壓力變送器.jpg

產品選型

選型指南
PT20SR-4784	型智能壓力變送器
	量程	量程范圍：0kPa～100kPa…70MPa
	[0～X]kPa或MPa	X: 實際測量量程
		代號	輸出信號
		R1	CAN遠程通信接口
			代號	結構材料
				隔離膜片	接口	殼體
			24	不銹鋼316L	不銹鋼316L	不銹鋼316L
			40	鈦	鈦	鈦
				代號	附加功能
				B2	電纜線，線長1.5m
				B3	七芯航空接插件
				C1	M20×1.5外螺紋壓力接口，端面密封
				C2	G1/4外螺紋壓力接口
				C3	G1/2外螺紋壓力接口
				C5	M20×1.5外螺紋壓力接口，水線密封
				G	表壓型
				S	密封表壓型
				A	絕壓型
PT20SR-4784	[0～2]MPa	R1	24	B2C1G	完整的型號規格
