TSWI-5881 型溫度開關

時間：2020-01-13 瀏覽：次

< >

型號：TSWI-5881型溫度開關

產品概述：

TSWI5881 型溫度開關是集溫度測量、顯示、控制于一體的智能溫度控制器。傳感器輸出信號經過高集成微處理器放大、降噪和調理，從而實現了對溫度的準確測量、顯示及對開關輸出的控制。全不銹鋼外殼，防護等級達到 IP67，表頭可 320°自由旋轉。產品電路設計具有過電壓、過電流及反極性保護；產品能夠適用于較為復雜的工業現場電磁環境；輸出可選擇模擬量輸出（4mA～20mA DC）+2 路 PNP、2路 PNP、2 路 NPN 或 1 路繼電器；支持手動清零及測量單位的切換；OLED 屏幕顯示實時溫度值和開關狀態；產品使用靈活、菜單扁平化、操作簡單、安全可靠，廣泛應用于水利水電、石油化工、冶金、交通、電力、機械制造等行業。

主要特點
技術參數
外形結構
產品選型
電氣連接
行業應用

資料下載

主要特點

1、全不銹鋼外殼，IP67 防護

2、OLED 液晶屏、溫度和開關狀態顯示

3、外形小巧，320°自由旋轉

4、過電壓、過電流和反極性保護

5、抗電磁設計，適用復雜電磁環境

6、模擬量輸出（4mA～20mA DC）+2 路 PNP、2 路 PNP 、2 路 NPN、1 路繼電器輸出可選

7、恢復出廠設置、線性修正

8、支持℃、℉單位切換

相關產品：智能壓力開關、流量開關、智能液位開關

技術參數

供電	24V DC
量程	-50℃～150℃
精度	≤±1℃（FS≤100℃）, ≤±2℃（FS＞100℃）
顯示	OLED 液晶、像素 128×32、黑底白字
顯示刷新	1s、0.5s、0.2s（默認）
重復性	≤±0.1%FS
開關設置	0.5%FS～99.5%FS
開關延時	0.0s～99.9s
重量	約 280g
防護等級	IP67
沖擊	≤ 50g/11ms (GB/T 2423.5-1995)
介質兼容	與不銹鋼兼容的液體或氣體
晶體管輸出	2 路 PNP 或 2 路 NPN
開關電流	≤0.4A
模擬量輸出	4mA～20mA DC；負載電阻≤560Ω
繼電器輸出	1 路（SPDT）
開關電壓	≤ 250V AC/30V DC
開關電流	≤3A
壽命	1000 萬次/最小負載，10 萬次/最大負載
介質溫度	-50℃～150℃/-58℉～302℉
貯存溫度	-40℃～80℃/-40℉~176℉
環境溫度	-20℃～80℃/-4℉~176℉
電磁兼容	GB/T 17626.2/3-2006，GB/T 17626.4-2008
振動	≤ 20g/10Hz...500Hz (GB/T 2423.10-2008)

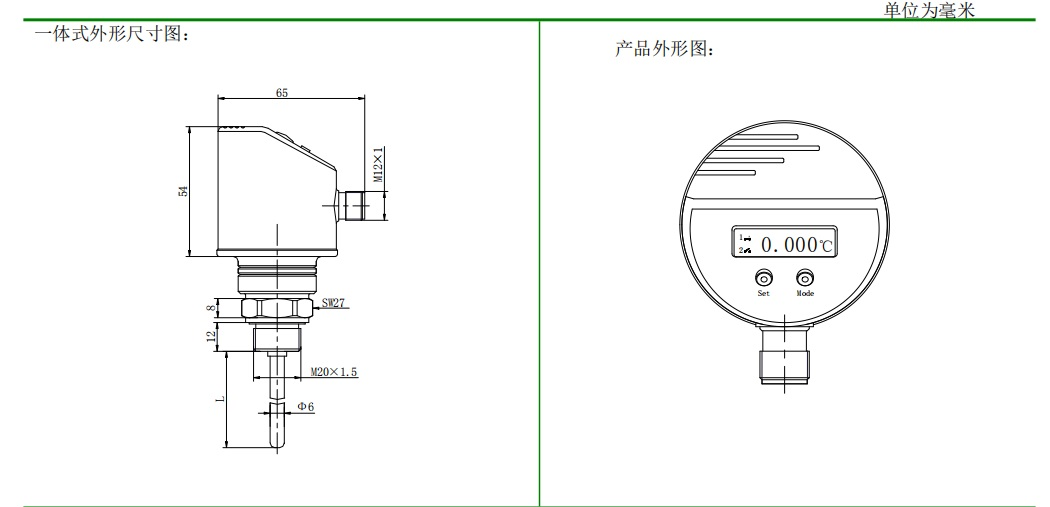

外形結構

產品選型

TSWI5881	型溫度開關
	代號	結構形式
		整體式結構
		量程	溫度測量范圍：-50℃～150℃/-58oF～302oF
		[0～X]℃	X: 實際測量量程
			代號	供電方式
			DC	24V DC
				代號	輸出形式
				P	2×PNP輸出
				N	2×NPN輸出
				J	1×繼電器輸出
				E	模擬量輸出（4mA～20mA DC)+2×PNP輸出
					代號	螺紋接口
					C1	M20×1.5外螺紋，端面密封
					C3	G1/2外螺紋
						代號	探頭長度（單位: mm）
						L	L：20、100、200

TSWI5881		[0～100]℃	DC	P	C1	L100	完整的型號規格

電氣連接

線色	插針序號	24V DC供電
紅色	1	電源正
黑色	3	電源負
黃色	2	繼電器常開點、NPN1、PNP1
綠色	5	繼電器常閉點、電流輸出
藍色	4	繼電器公共點、NPN2、PNP2
