TC710 型電子數顯溫度開關

時間：2020-01-13 瀏覽：次

< >

型號：TC710型電子數顯溫度開關

產品概述：

TC710 型電子數顯溫度開關是集溫度測量、顯示、輸出、控制于一體的智能數顯壓力測控產品。該產品為全電子結構，前端采用 PT100 高精度溫度傳感器，輸出信號由前置放大電路處理，送入高精度的 A/D 轉換器，經先進的工業級微處理器運算處理，現場顯示，并輸出 2 路開關量，對控制系統溫度進行檢測與控制。

該智能數字溫度開關使用靈活，操作簡單，調試容易，安全可靠。廣泛應用于水電，自來水，石油，化工，機械，液壓等行業，對介質的溫度進行測量顯示和控制。

主要特點
技術參數
外形結構
產品選型
電氣連接
行業應用

資料下載

主要特點

1、開關精度高

2、響應時間可調

3、NPN、PNP兼容可自由切換

4、按鍵調節，快捷按鍵一鍵校正，快捷單位切換

5、OLED 顯示當前溫度

6、節點動作發光管，便于觀察

相關產品：溫度開關、Pt100溫度傳感器

技術參數

測量范圍	-50℃～200℃(-58℉～392℉)
精度	±1.0℃（±2℉）
顯示單位	℃/℉
電氣接頭	M12×1 圓形插頭
供電電源	12～30V DC；推薦 24V DC
顯示方式	4 位 OLED 顯示
輸出方式	兩路開關量，NPN、PNP 兼容+4～20mA
負載容量	≤24V1.2A
功耗	≤15mA
介質溫度	-50℃～200℃
工作溫度	-25℃～80℃
儲存溫度	-40℃～100℃
響應時間	≤20ms
絕緣	100MΩ /250V DC
防護等級	IP65
結構性能指標
外殼材質	304
介質兼容	接液膜片 316L，進壓接頭 304
面板材質	PA66

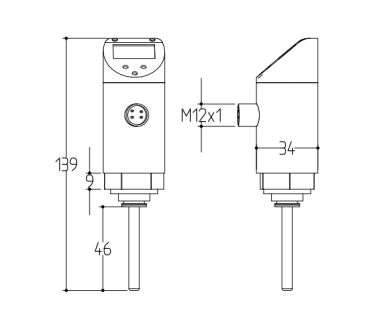

外形結構

單位：mm

產品選型

選型指南
TC710	型電子數顯溫度開關
	代號	溫度量程
	[X~Y]℃	X,Y代表溫度的下限值和上限值，單位℃
		代號	連接類型
		C1	M20×1.5
		C2	G1/2
		C3	G1/4
		C5	NPT 1/4
			代號	探頭直徑
			D6	6mm
			D8	8mm
				代號	桿長
				L30	30mm
				L50	50mm
				L75	75mm
				L100	100mm
				L150	150mm
				L250	250mm
				L300	300mm
				L350	350mm
				L400	400mm

TC710	[-50~0]℃	C1	D6	L300	完整型號規格
