FMEM600A 型電磁流量計

時間：2020-01-13 瀏覽：次

< >

型號：FMEM600A

產品概述：

FMEM600A 型電磁流量計是我公司采用國內外最先進的技術研發的全智能型流量計，具有測量精度高、可靠性高、穩定性好、使用壽命長等特點。我公司在產品結構設計、選材、制造工藝、生產裝配和出廠測試等過程中，注重每一個環節；擁有高達35m的水塔作為流量實流標定的穩壓裝置，以及專業的電磁流量計生產設備線。設計和開發了電磁流量計專用的規模化生產軟件和硬件，切實保證產品長期的高質量、高品質。產品采用了寬溫的液晶顯示器，顯示直觀。菜單功能齊全實用，按鍵操作使用方便，便于現場安裝使用。廣泛應用于石油、化工、冶金、給排水、鋼鐵、煤炭、造紙、食品、輕紡、環保等工業部門及市政管理，水利建設等領域。

主要特點
技術參數
外形結構
產品選型
電氣連接
行業應用

資料下載

主要特點

●不受流體密度、粘度、溫度、壓力等物理參數影響，測量精度高

●無截流、阻流部件，不會造成壓力損失、堵塞，節能效果顯著，適宜液固兩相流的測量。

●無機械慣性，反應靈敏，穩定性好，可應用于自動檢測、調節程控系統

●全數字量信號處理，采用 SMD 電子元器件和表面貼裝 SMT 技術，電路抗干擾性強，電路穩定可靠

●模塊化電路設計，最大程度縮減更換電子元件的時間

●斷電時，EEPROM 可保存設定參數和累積值

●交直流供電均可使用

●雙向測量系統，可分別顯示正向容量、反向容量、凈容量

●自檢和自診斷功能，可識別傳感器是否空管，勵磁脈寬可調，具有漿液噪聲抑制功能

●可編程矩形勵磁頻率，流量穩定性高，功率損耗低，低流速特性優越

●中英文菜單的參數組態，操作方便

●可實現顯示面板±90°旋轉，保證豎直安裝后輕松觀看

●快速設置功能，循序漸進地為用戶提供可靠的引導菜單

●電容觸屏按鍵，避免現場開蓋調試

相關產品：超聲波流量計、渦街流量計

技術參數

轉換器類型	一體型，分體型
流量計量程	0.1 m/s～15m/s
準確度等級	±0.2%F.S
輸入信號	來自傳感器與流量成正比的信號
電流輸出	4mA～20mA DC（負載電阻 0Ω～750Ω）
頻率輸出	1Hz～5000Hz（頻率輸出）
脈沖輸出	10～400（脈沖數/秒）脈沖當量和脈沖寬度可調
報警輸出	流量上下限報警、空管報警
通訊輸出	物理接口 RS485，通訊協議 Modbus（可選）；GPRS 通訊（可選）(通過參數設定選擇脈沖/頻率輸出)
勵磁方式	低頻方波恒流勵磁
顯示功能	中英文顯示
顯示數據	瞬時流量、正反向累積量和凈累積量、百分比、流速
阻尼功能	可設定范圍從 0.2s～60s（63%響應時間）
工作溫度	-20℃～60℃
貯存溫度	-25℃～60℃
介質溫度	-10℃～60℃ (氯丁橡膠)；-10℃～120℃ (PTFE)； -10℃～80℃ (聚氨酯橡膠)；-10℃～150℃ (F46)
相對濕度	5%～90%
介質導電率	>5μS/cm
額定壓力	4.0MPa，1.6MPa，1.0MPa，0.6MPa
導線連接口	M20×1.5 防水接頭
供電電源	187V～242V AC，47.5Hz～52.5Hz（220V AC 型）；19.2V～28.8V DC（24V DC 型）
殼體材料	鋁合金鑄件
防護等級	IP65

外形結構

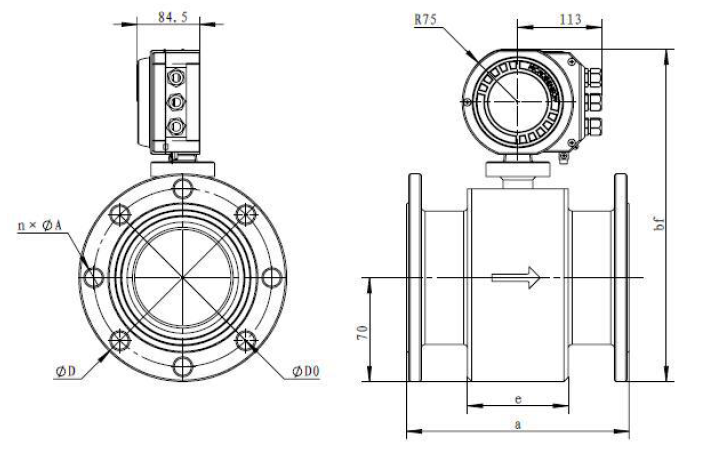

一體型

FMEM600 型電磁流量計2.png

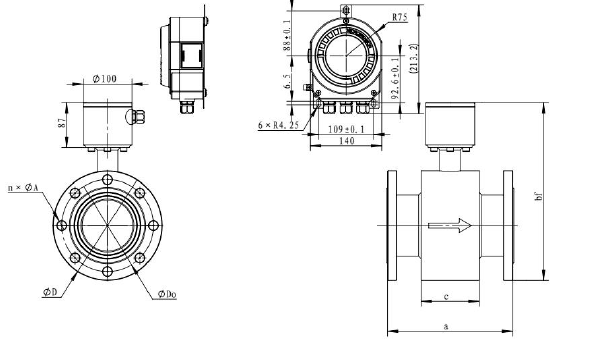

分體型

FMEM600 型電磁流量計3.png

產品選型

一、如何正確選型

流量計的選型是儀表應用中非常重要的工作，據有關資料表明，儀表在實際應用中有 2/3 的故障是儀表的錯誤選型和錯誤安裝而造成的，請?zhí)貏e注意。

1、收集工藝數據

a、被測流體名稱，以及所含的化學物質的成分；

b、最大流量、最小流量、常用流量；

c、最高工作壓力；

d、最高溫度、最低溫度。

2、被測流體必須具備一定的導電性，導電率≥ 5μS/cm。

3、最大流量和最小流量必須符合流量范圍表中的數值。

4、實際最高工作壓力必須小于流量計的額定工作壓力。

5、最高工作溫度和最低工作溫度必須符合流量計規定的溫度要求。

6、確定在工藝管線中間是否有負壓的情況存在。

您可以根據實際使用的流量計選擇相應的電磁流量計，若所選擇的電磁流量計的內徑與現在的工藝管道的內徑不符，應進行縮管或擴管。

1、若管道進行縮管，應考慮由于縮管引起的壓力損失是否會影響工藝流程。

2、從提高測量精度和產品價格考慮，可選擇較小口徑的電磁流量計，相對減少投資。

3、測潔凈水時，經濟流速是 2～3m/s，測易結晶的溶液時，應適當?shù)靥岣吡魉伲Ｓ昧魉佟?m/s 以防止電磁流量計的電極被覆蓋。

二、可測量流量范圍

可測量流量范圍
口徑	最小流量(m3/h) 流速(0.1m/s)	最大流量(m3/h) 流速(10m/s)
口徑	最小流量(m3/h) 流速(0.1m/s)	最大流量(m3/h) 流速(10m/s)
10	0.0283	2.8274
15	0.0636	6.3615
20	0.1131	11.3094
25	0.1767	17.6709
32	0.2895	28.9521
40	0.4524	45.2376
50	0.7068	70.6838
65	1.1946	119.4555
80	1.8095	180.9504
100	2.8274	282.7350
125	4.4177	441.7734
150	6.3615	636.1538
200	11.3094	1130.9400
250	17.6709	1767.0938
300	25.4462	2544.6150
350	34.6350	3463.5038
400	45.2376	4523.7600
500	70.6838	7068.3750
600	101.7846	10178.4600
700	138.5402	13854.0150
800	180.9504	18095.0400
900	229.0154	22901.5350
1000	282.7350	28273.5000
1100	1026.3281	34210.9350
1200	1221.4152	40713.8400
1400	1662.4818	55416.0600
1500	1908.4613	63615.3750
1600	2171.4048	72380.1600
1800	2748.1842	91606.1400
2000	3392.8200	113094.0000

三、型號說明

型號說明
名稱	規格代碼	說明
儀表種類	FMEM600A	電磁流量計
測量管徑	XXX	例: 100 表示DN100
電極形式	1	標準固定式(必選項)
電極材料	0	不銹鋼316L
	1	鉑銥(Pt)
	2	哈氏B (HB)
	3	鉭(Ta)
	4	鈦(Ti)
	5	哈氏C (HC)
內襯材料	3	氯丁橡膠
	4	聚氨酯橡膠
	5	F4 (PTEE) 聚四氟乙烯F4
	6	F46 (FEP) 聚全氟代乙丙烯F46
額定壓力(MPa)	4.0	DN 10～80
	1.6	DN 100～150
	1.0	DN 200～1000
	0.6	DN 1100～2000
介質工作溫度	E	< 60℃
介質工作溫度	H	< 120℃
接地	1	內置接地電極
防護等級	0	IP65
防護等級	1	IP68
轉換器型式	0	一體型
轉換器型式	1	分體型
外殼材質	2	鑄鋁
表體法蘭材質	0	碳鋼
表體法蘭材質	1	不銹鋼
安裝配對法蘭	0	不帶
安裝配對法蘭	1	帶
供電電源	0	220V AC
供電電源	1	24V DC
儀表量程	(XXX)	例: (200) 表示 20mA 對應的最大流量為 200m3/h

選型舉例：FMEMA-200-103-1.0E100-2010（max）

型號說明：電磁流量計，DN200 固定式不銹鋼電極，額定壓力 1.0MPa，溫度＜60℃，IP65，一體式，外殼材質為鑄鋁，法蘭材質為碳鋼，帶安裝配對法蘭（包含螺栓螺母），220V AC供電

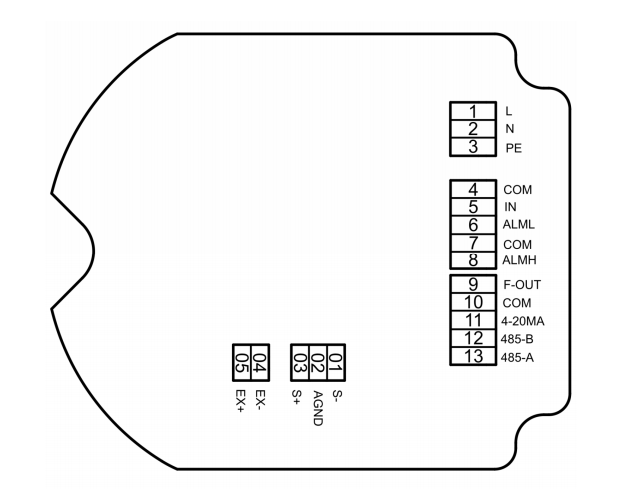

電氣連接

端子符號		功能說明
01	S-	傳感器信號負
02	AGND	傳感器信號地
03	S+	傳感器信號正
04	EX-	勵磁信號負
05	EX+	勵磁信號正

端子符號		功能說明
1	L/DC+	220V AC接入端 24V DC接入端
2	N/DC-	220V AC接入端 24V DC接入端
3	PE	大地
4	COM	輸入地
5	IN	輸入
6	ALML	流量下限報警輸出
7	COM	輸出地
8	ALMH	流量上限報警輸出
9	F-OUT	脈沖輸出/頻率輸出
10	COM	輸出地
11	4~20mA	4mA~20mA DC電流輸出
12	485-B	RS485通訊輸出
13	485-A	RS485通訊輸出
