LT10SR-210 型液位變送器

時間：2020-01-13 瀏覽：次

< >

型號：LT10SR-210

產品概述：

LT10SR-210 型液位變送器是一種全密封潛入式液位測量?jī)x表。該型變送器選用經過長期穩定性和可靠性試驗的 OEM 壓力傳感器及高精度的變送器專用電路裝入一個不銹鋼殼體組成。一體化的結構和標準化的信號，為現場使用和自動化控制提供了方便。專用電纜與外殼密封連接，可長期投入與變送器結構材料相兼容的液體中使用。

LT10SR-210 型液位變送器具有體積小、重量輕、長期穩定性好，適用于醫藥、冶金、電廠、礦山、城市供排水、水文勘探等領域進行水位或液位測量與控制。

主要特點
技術參數
外形結構
產品選型
電氣連接
行業應用

資料下載

主要特點

●一體化結構，無須外部調節

●傳感器部分的外殼防護等級為 IP68，接線盒外殼防護等級為 IP65

●產品的性價比高，可靠性高，能長期穩定使用

●產品已取得 RoHS 認證及 ATEX 認證

●本安防爆型產品符合 GB3836.4 標準的 ExiaⅡCT6Ga 要求

相關產品：耐高溫液位變送器、智能液位變送器

技術參數

量程	1 2 5 10 20 50 100 200mH2O
過壓	≤1.5 倍滿量程
精度	±0.5％FS
長期穩定性	量程>10mH2O，≤±0.2％FS/年；量程≤10mH2O，≤20mmH2O/年
溫度誤差	零點 滿度
	量程>10mH2O ≤±0.03％FS/℃ ≤±0.05％FS/℃
	量程≤10mH2O ≤±0.05％FS/℃ ≤±0.05％FS/℃
工作溫度	-10℃~70℃；-10℃~60℃(本安型)
貯存溫度	-20℃～85℃
供電電源	11V～28V DC 11V～28V DC 5V DC
輸出信號	4mA～20mA DC（兩線制） 0V～5V/10V DC（三線制） 0.5V～4.5V DC（三線制）
負載電阻	≤(U-11)/0.02 (Ω) ≥10k ≥10k
防護等級	IP68
外殼	不銹鋼 1Cr18Ni9Ti
O形圈	氟橡膠
膜片	不銹鋼 316L
橡膠套管	丁腈橡膠
電纜	φ7.5mm 聚乙烯專用電纜

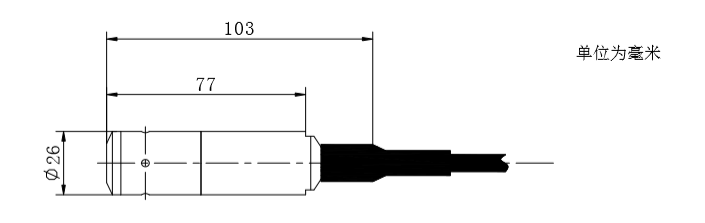

外形結構

產品選型

選型指南
LT10SR-210	型液位變送器
	量程	測量范圍0m～1m…200m H?O
	[0m~Xm H?O] L	X為實際所需量程，L為電纜線長度，L-X=(1～2)m
		代號	供電
		V1	24V DC(默認）
		V6	5V DC
			代號	輸出信號
			E	4mA～20mA DC
			F	1V～5V DC
			J	0V～5V DC
			V	0V～10V DC
			K	0.5V～4.5V DC
				代號	結構材料
					隔離膜片	接口	殼體
				22	不銹鋼316L	不銹鋼	不銹鋼
				24	不銹鋼316L	不銹鋼316L	不銹鋼316L
				25	鉭	不銹鋼	不銹鋼
					代號	附加功能
					M1	0%～100%線性指示表（僅4mA～20mA DC)
					Yb	不帶顯示的鋁接線盒
					Yc	MS200 型防水接線盒（推薦選項）
					Yd	PD140 型防雷保護器接線盒
					Ye	接線盒（帶顯示或不帶顯示）
					i	本安防爆型
					y	ATEX
					C1	M20×1.5外螺紋接口
					C3	G1/2外螺紋接口
					F1	固定法蘭

LT10SR-210	[0m~3mH?O]5	V6	E	22	Yc	完整的型號規格
