LT10SR-2700 型智能液位變送器

時間：2020-01-13 瀏覽：次

< >

型號：LT10SR-2700

產品概述：

LT10SR-2700型智能液位變送器是一款全不銹鋼設計全密封潛入式智能化液位測量?jī)x表。該產品選用高穩定、高可靠性壓阻式 OEM 壓力傳感器及高精度的智能化變送器處理電路，采用精密數字化溫度補償技術及非線性修正技術，是一款高精度液位測量產品。防水電纜與外殼密封連接，通氣管在電纜內，可長期投入液體中使用。一體化的結構和標準化的輸出信號，為現場使用和自動化控制提供了方便。該產品以兩線制方式工作，體積小巧、重量輕、易安裝，使用方便，可直接替代兩線制模擬4～20mA DC輸出變送器。

主要特點
技術參數
外形結構
產品選型
電氣連接
行業應用

資料下載

主要特點

●4mA～20mA DC 兩線制電流輸出；

●采用數字溫度補償及非線性修正技術；

●具備 RS485 通訊接口（自定義協議）或 HART通訊協議；

●支持組網應用；

●全不銹鋼結構設計，體積小，重量輕；

●特殊要求可定做，適應各種場合應用；

●產品已取得 RoHS 認證；

●本安防爆型產品符合 GB3836.4 標準要求，取得了防爆合格證，防爆標志為 ExiaⅡBT6Ga；

●船用型產品符合 CCS《鋼質海船入級規范》（2006）的要求，已獲型式認可。

相關產品：智能壓力變送器、渦街流量計

技術參數

基本量程（mH?O）	3.5 7 10 20 35 70 100 200
過壓（mH?O）	5 10 15 30 50 100 150 300
注：量程縮放最小為基本量程的 1/5，所有中間量程模擬輸出變送器（不過壓）用基本量程擴展實現
綜合精度	±0.075%FS（最小值） ±0.1%FS（典型值） ±0.25%FS（最大值）
供電電源	10V～28V DC（RS485 接口型），12V～30V DC（HART型）
	10V～28V DC（RS485 接口型），12V～30V DC（HART型）
	10V～12V DC（本安型，經安全柵供電）
輸出信號	4mA～20mA DC
輸出信號	RS485 接口（自定義協議）或 HART協議
補償溫度	-10℃～70℃
工作溫度	-10℃～70℃
存儲溫度	-20℃～85℃
長期穩定性	±0.2%FS/年
負載能力	4mA～20mA DC 輸出，(U-10V/12V)/0.02A（Ω）
負載能力	RS485 總線可掛接 99 個變送器
絕緣電阻	100MΩ，50V
振動	20g，20Hz～5000Hz
沖擊	20g，11ms
防護等級	IP68（變送器部分）；IP65（接線盒部分）
介質兼容	膜片：不銹鋼 316L
	殼體：不銹鋼 1Cr18Ni9Ti
	O形密封圈：氟橡膠
重量	約 250g
綜合精度：包含非線性、遲滯、重復性及溫度誤差。
3.5mH?O 和 7mH?O 的液位變送器，經過量程縮放后，綜合精度典型值為±0.5%FS。
特殊溫度范圍可與廠家協商。

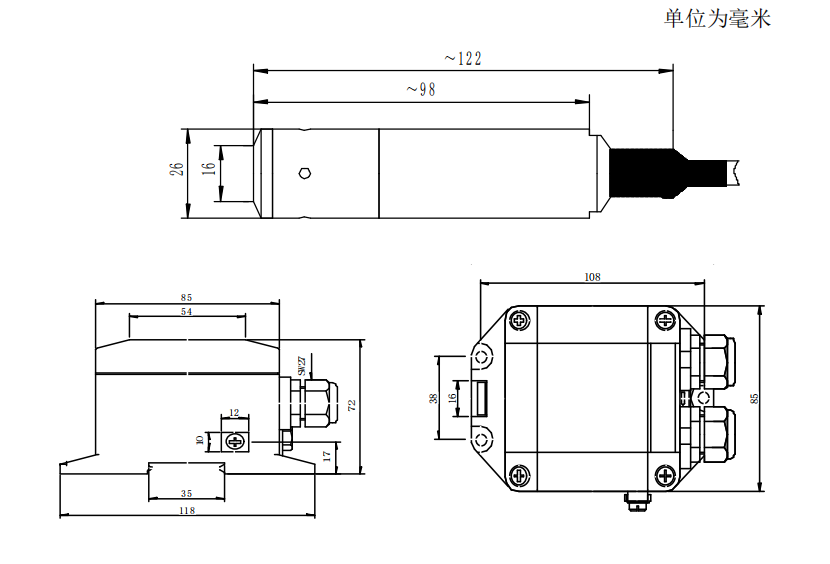

外形結構

產品選型

LT10SR-2700	型智能液位變送器
	量程	測量范圍0m～3.5m…200mH?O
	[0m~XmH?O]L	x為實際所需量程，L: 為電纜線長度，L-X= (1~2) m
		代號	輸出信號
		E	4mA~20mA DC
		R4	RS485通訊接口，自定義通訊協議
		H	HART通信協議
			代號	結構材料
				隔離膜片	接口	殼體
			22	不銹鋼316L	不銹鋼	不銹鋼
			24	不銹鋼316L	不銹鋼316L	不銹鋼316L
				代號	附加功能
				C1	M20×1.5外螺紋壓力接口，端面密封
				C5	M20×1.5外螺紋壓力接口，水線密封
				Yb	不帶顯示的鋁接線盒
				Yc	MS200型防水接線盒(推薦選項)
				Yd	PD140型防雷保護器接線盒
				Ye	接線盒(帶顯示或不帶顯示)
				F1	固定法蘭
				i	本按防爆型ExiallB T6 Ga
				T	船用產品

LT10SR-2700	[0m~10mH?O]12	ER4	22	Yc	完整型號規格
