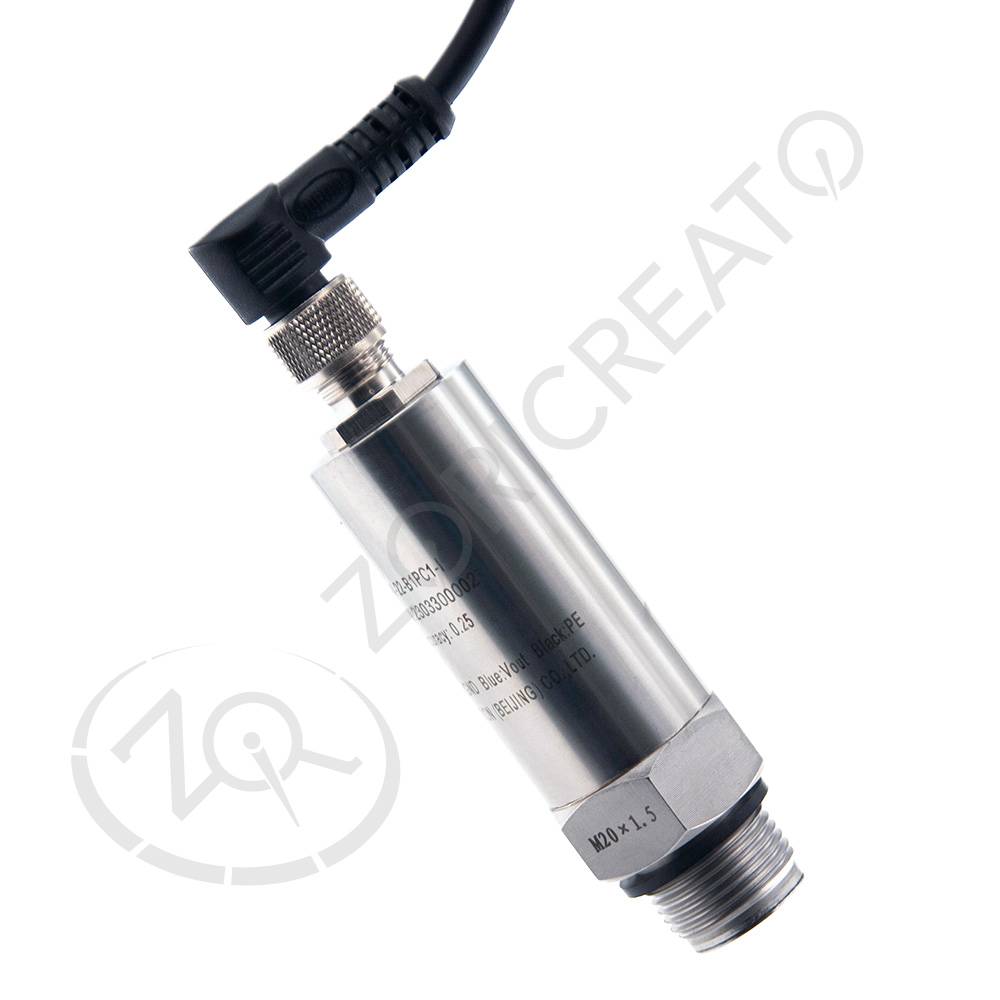

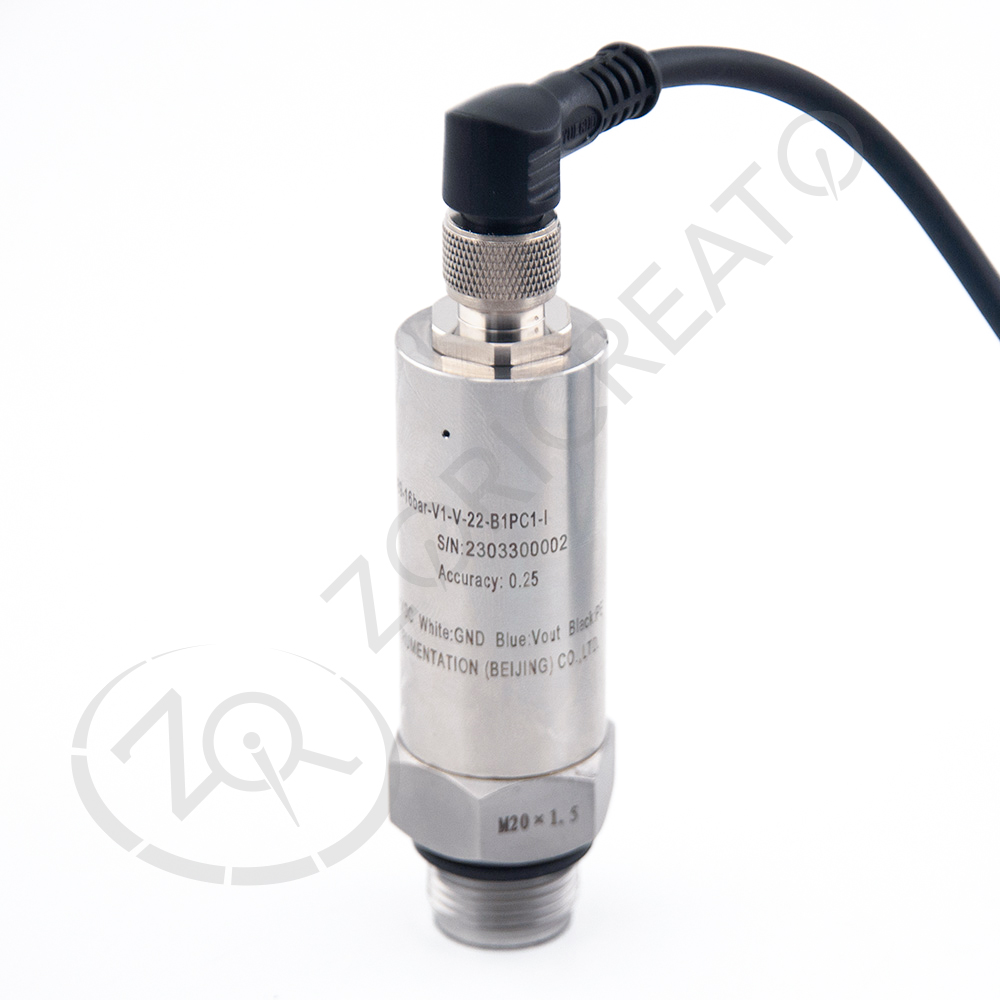

PT10SR-2489型壓力變送器（航空插頭）

時間：2020-01-13 瀏覽：次

< >

型號：PT10SR-2489（齊平膜）

產品概述：

PT10SR-2489型壓力變送器是一款結構緊湊型壓力變送器。

作為卓然天工獨立研制生產的一種零點和滿量程輸出可以調校的通用型壓力變送器，它選用具備高穩定性的壓力傳感器與高性能的信號變送電路，環境適應性強，長期穩定性好。被廣泛應用于石油、化工、電力、水文、地質等行業的流體壓力的檢測及控制。

主要特點
技術參數
外形結構
產品選型
電氣連接
行業應用

資料下載

主要特點

1、性能可靠，安全使用方便

2、具有短路保護和反極性保護

3、可測量表壓、絕壓和密封參考?jí)毫?/p>

4、本質安全型產品，符合國家 GB3836.4 標準的 Ex ia ⅡC T6 Ga 的要求

5、隔爆型產品，符合國家 GB3836.2 標準的要求，取得了隔爆證書

相關產品：高溫壓力變送器、CNG防爆壓力變送器

技術參數

量程	-100kPa…0kPa～10kPa…100MPa
過 壓	≤1.5 倍滿量程壓力或 110MPa(取最小值)
壓力類型	表壓或絕壓或密封表壓型
精度	≤±0.5％FS
長期穩定性	≤±0.3%FS/年(最大值)
零點溫度誤差	≤±0.05%FS/℃(≤100kPa)；≤±0.03%FS/℃(＞100kPa)
滿度溫度誤差	≤±0.05%FS/℃(≤100kPa)；≤±0.03%FS/℃(＞100kPa)
補償溫度	0℃～50℃
工作溫度	-30℃～80℃；-10℃～60℃（本安型）；-20℃～60℃（隔爆型）； -10℃～70℃（電纜型）
貯存溫度	-40℃～120℃；-20℃～85℃（電纜型）
供電電源	11V～28V DC；11V～28V DC；3.3V /5V DC
輸出信號	4mA～20mA DC (兩線制)；0/1V～5V/10V DC (三線制)；0.5V～2.5V/4.5V DC (三線制)
負載電阻	≤（U-11）/0.02 (Ω)；≥10k；≥10k
防護等級	IP65
電氣連接	DIN43650 進口防爆插頭座或電纜線（1.5m）
結構材料
外殼	不銹鋼 1Cr18Ni9Ti
密封圈	氟橡膠
傳感器殼體	不銹鋼 1Cr18Ni9Ti
接插件外殼	塑料
波紋膜片	不銹鋼 316L
電纜	Φ7.5mm 聚乙烯專用電纜

外形結構

產品選型

選型指南
PTI0SR-2489	型壓力變送器
	量程	測量范圍-100kPa…0kPa～10kPa…100MPa
	[0～X]kPa或MPa	X:實際測量量程
		代號	供電
		V1	24V DC(默認）
		V6	5V DC
		V7	3.3V DC
			代號	供電
			E	4mA～20mA DC
			F	1V～5V DC
			J	0V～5V DC
			V	0V～10V DC
			W	0.5V～2.5V DC
			K	0.5V～4.5V DC
				代號	結構材料
					隔離膜片		接口	殼體
				22	不銹鋼316L		不銹鋼	不銹鋼
				24	不銹鋼316L		不銹鋼316L	不銹鋼316L
				25	鉭		不銹鋼	不銹鋼
				35	鉭		哈氏合金	不銹鋼
					代號	附加功能
					B1	四芯接插件連接
					B2	電纜線連接輸
					B4	M12×14芯接插件

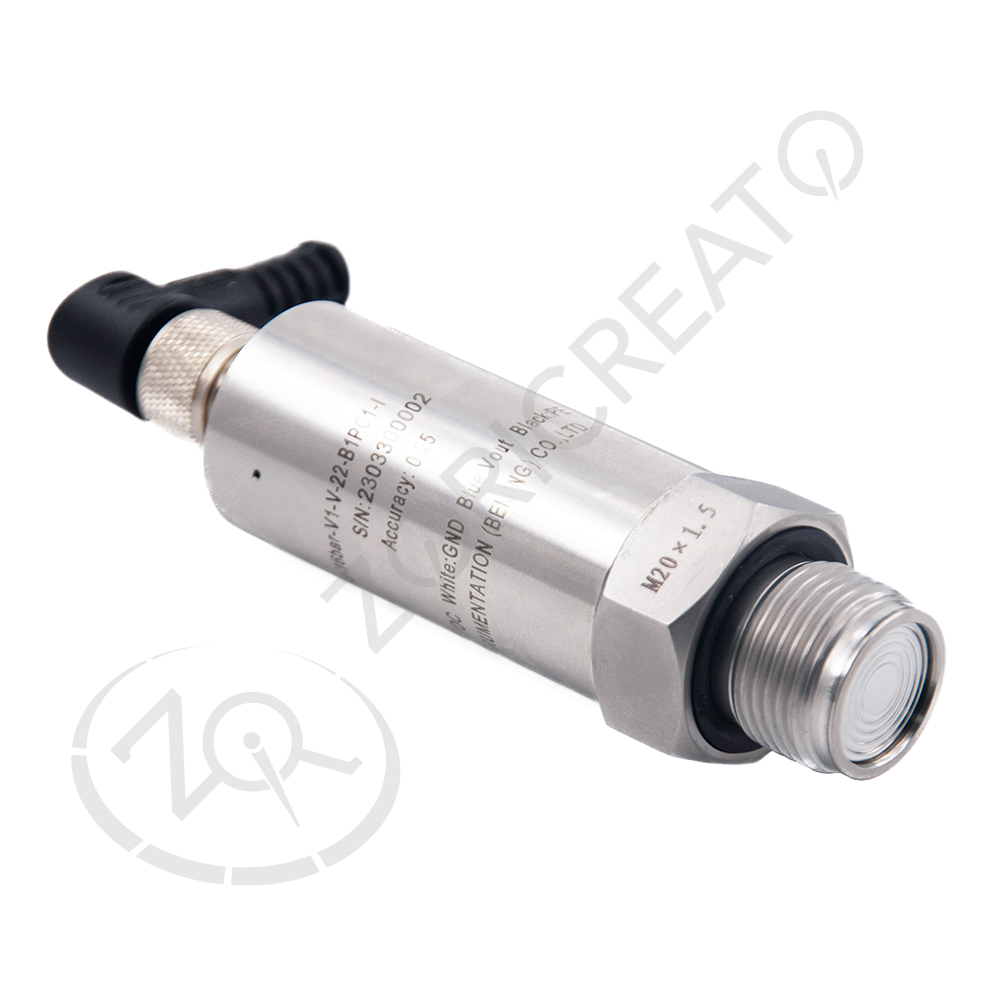

					PC?	齊平膜型，M20×1.5外螺紋壓力接口
					PC2	齊平膜型，G1/2外螺紋壓力接口
					PC3	衛生型：-0.1MPa…0MPa～0.02MPa…2MPa,DN25卡箍式連接
					PD1	DN25卡箍連接（大膜片型）
					P3	DN25卡箍連接（焊接型）
					M6	4位LED數顯表頭(僅4mA～20mA DC)
					M7	4位LED數顯表頭(僅4mA～20mA DC)
					i	本安防爆型 Exia II CT6Ga
					y	ATEX
					T	船用產品
					d	防爆型 Exd II CT6Ga
					C1	M20×1.5外螺紋壓力接口，端面密封
					C3	G1/2外螺紋壓力接口（適用P型）
					C5	M20×1.5外螺紋壓力接口，水線密封
					G	表壓型
					A	絕壓型
					S	密封表壓型

PTI0SR-2489	[0～100]kPa	V5	E	22	B1C5G	完整的型號規格

選型提示

1、選型時請注意被測介質要與產品與介質相接觸的部分相兼容。

2、齊平膜型壓力變送控制器的測量范圍為 0kPa～100kPa…35MPa，PD1型壓力變送控制器的測量范圍為 0kPa～100kPa…3.5MPa，P3型變送器的測量范圍為-100kPa…0kPa～20kPa…2MPa。

3、若訂貨產品需要計量檢定證書，或者其它特殊要求，敬請與本公司商洽，并在訂單中注明。

4、訂貨時請注意防爆型產品和船用產品不包含數顯表頭 M6、M7；訂購帶 M6或 M7表頭的變送器時，變送器的供電電源應不低于 20VDC。

5、24V 供電（V1）型產品，工作電壓范圍詳見“性能指標”。

6、訂貨時請注意 3.3V/5V DC 供電產品,電纜線長度需小于 10m；訂購輸出為 0V～10V DC 產品時，產品供電為 15V～28V DC。

7、3.3V 供電（V7），輸出只能選 W(0.5V～2.5V DC)；5V 供電（V6），輸出只能選 W(0.5V～2.5V DC) 或 K(0.5V～4.5V DC)，一般推薦 K。

電氣連接

接插件型接線定義：
插腳	兩線制	三線制
1	電源正（+V）	電源正（+V）
2	電源負（0V/+OUT）	公共端（GND）
3	空	輸出正（+OUT）

電纜型電氣定義：
導線顏色	兩線制	三線制
紅	電源正（+V）	電源正（+V）
黑	電源負（0V/+OUT）	輸出正（+OUT）
白	空	公共端（GND）

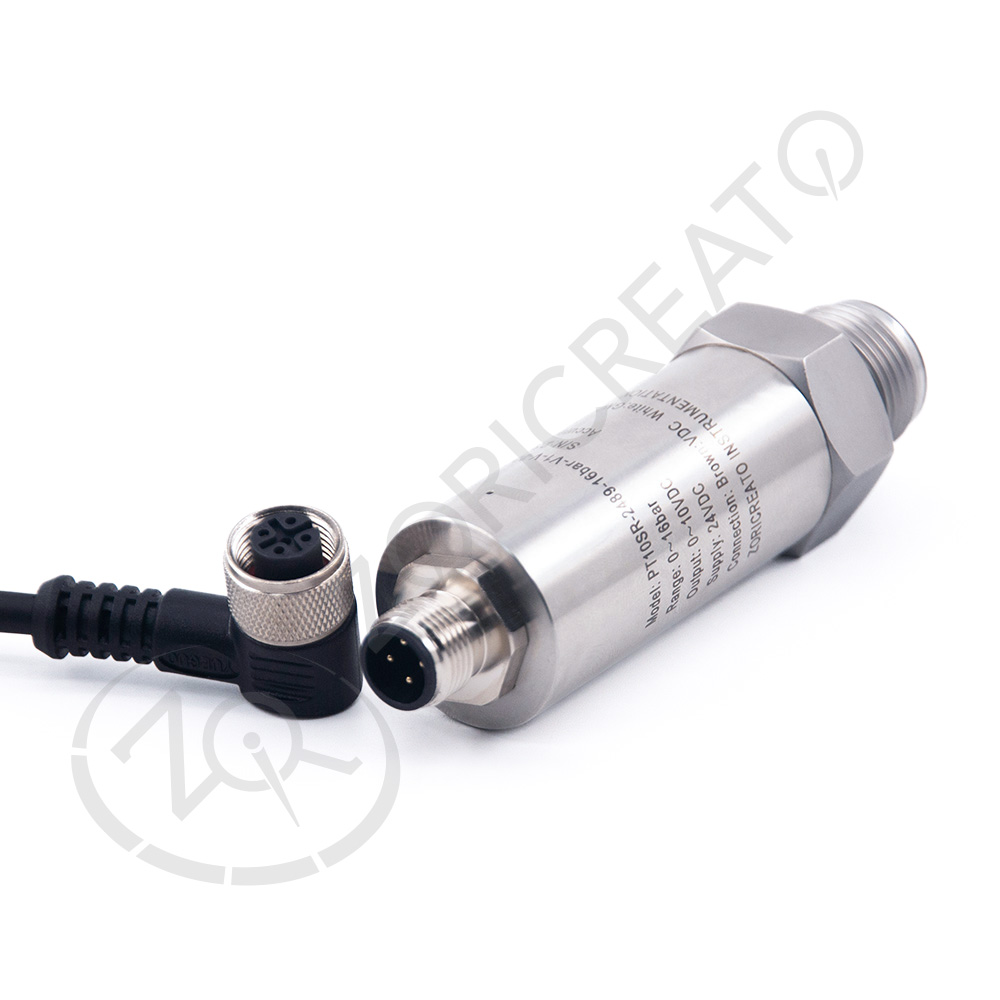

M12×1 4芯接插件型接線定義：
插腳	兩線制	三線制
1	電源正（+V）	電源正（+V）
2	空	公共端（GND）
3	電源負（0V/+OUT）	輸出正（+OUT）
