皮托巴阿牛巴普洛巴威力巴，這些都是什么巴？

上期（long long ago）說到，如果我們迎著來流方向開孔，測量出流體流動產生的動壓，就能換算出流速和流量。市面上的這類動壓式流量計常常被稱作“巴”類流量計，比如皮托巴、阿牛巴、普洛巴、威力巴……它們的工作原理是什么？各種“巴”之間又有什么區別呢？

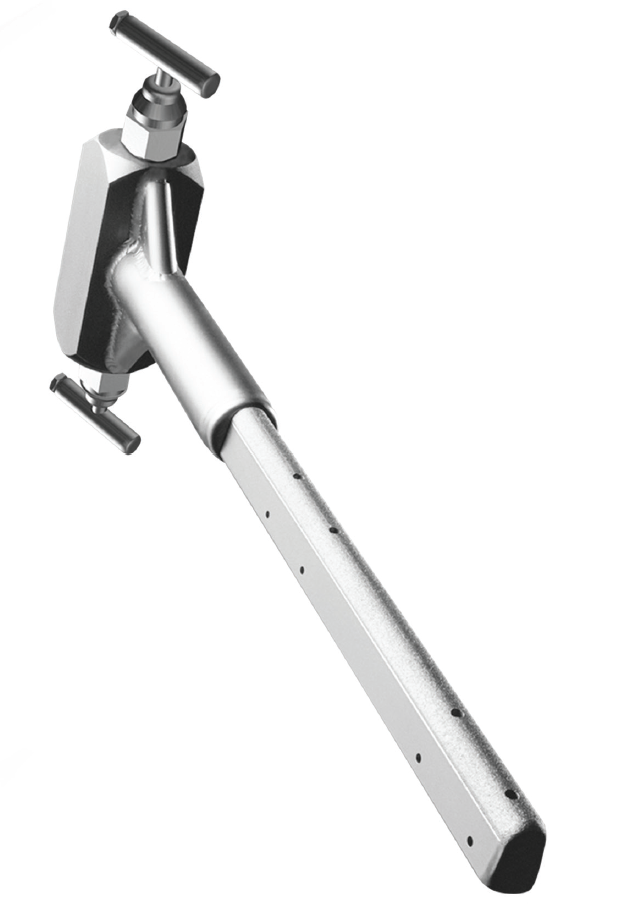

圖 1 Armstrong公司的威力巴（Verabar）流量傳感器

實際上，“巴”類流量計的無法直接測量出流體的動壓，它通過總壓減靜壓的方式來得到動壓值。下圖是簡化版的原理圖，用一個迎著來流方向的引壓管測量總壓，再用另一個不是迎著來流方向的引壓管測量靜壓，總壓減靜壓就得到了動壓。

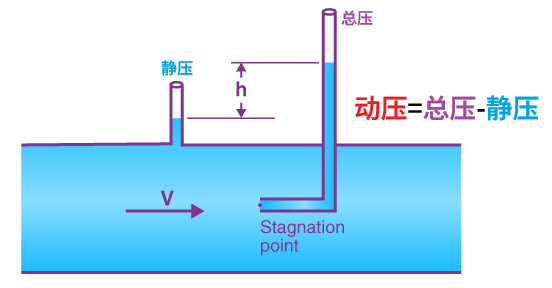

圖 2 管道中流體總壓和靜壓的測量過程

這背后的核心假設是理想流體在流動過程中機械能守恒，其數學表達式就是伯努利方程。

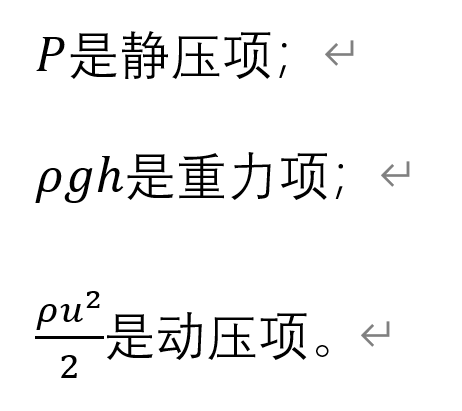

式中的三部分的單位都是Pa，它們可以被拆分理解為：

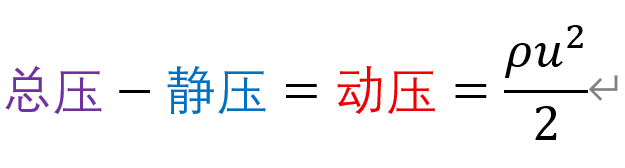

在上圖中，迎著來流方向開孔處的流速降至0，而水平管路h維持不變，因此兩個引壓管所測量的壓力差就是由流速轉化而來的動壓，即：

這就是理想流體的動壓和流速的數學關系。對于真實流體通常需要乘上對應的修正系數，但方程的基本形式是不變的。

這種利用動壓測量流速的思路來源于18世紀法國工程師Henri Pitot的發明，因此這類裝置被命名為皮托管（Pitot tube）。時至今日皮托管依舊是飛機上測量空速的重要元件，在機頭附近都能看見它的身影。

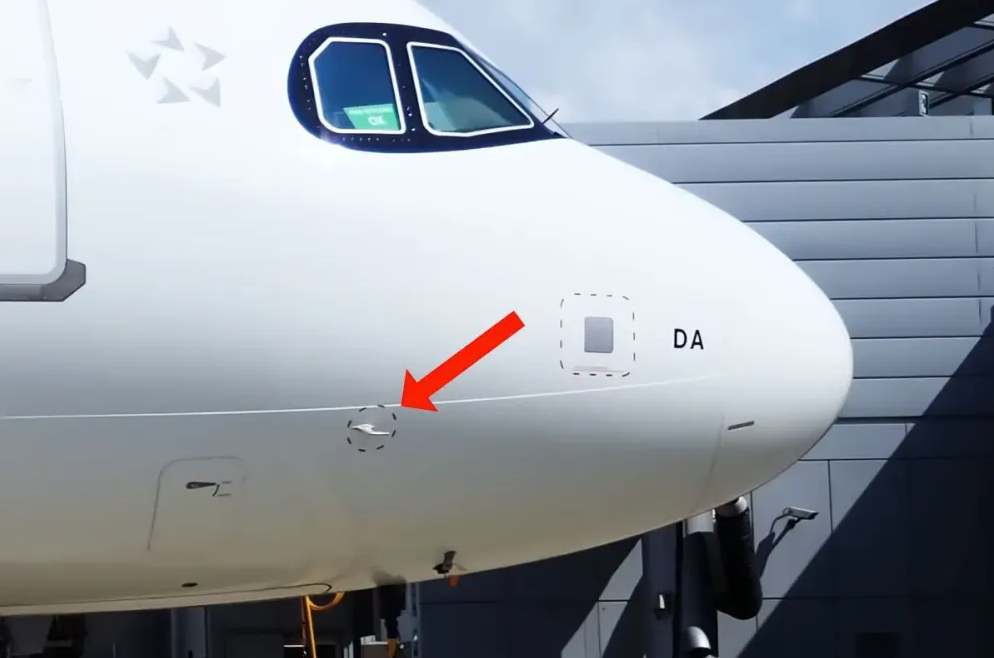

圖 3 空客A321的皮托管

回到我們的“巴”類流量計，它其實就是壓力單位“bar”的音譯，比如阿牛巴就是“Annubar”，威力巴就是“Verabar”等，這大概是代表了它們利用壓力來測量流量的核心原理。下面對幾種代表性的產品作簡單介紹。

1.    L型皮托管

L型皮托管通常用來測量風速，配合一個數顯的差壓表構成一套手持的測量設備。它的測壓結構是最“傳統”的套管結構，通過側面開孔的方式來測量靜壓。

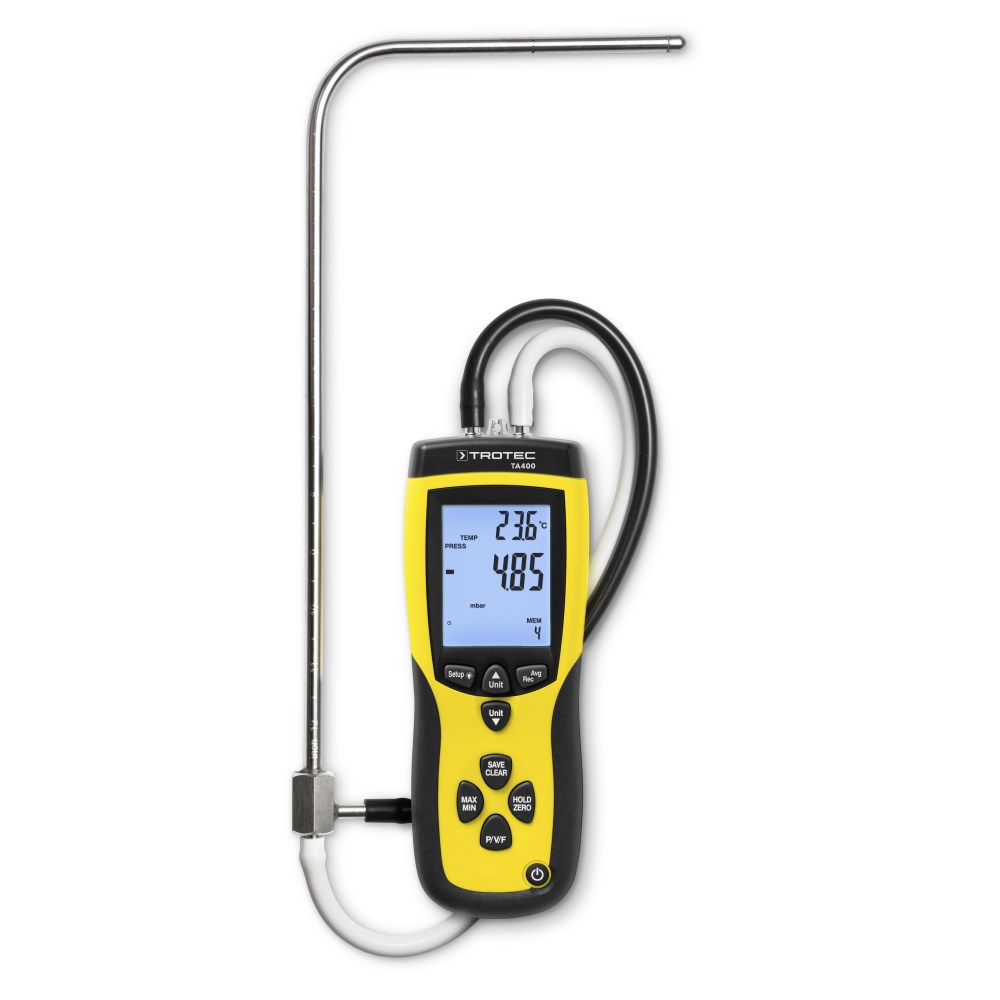

圖 4 某品牌皮托管風速儀

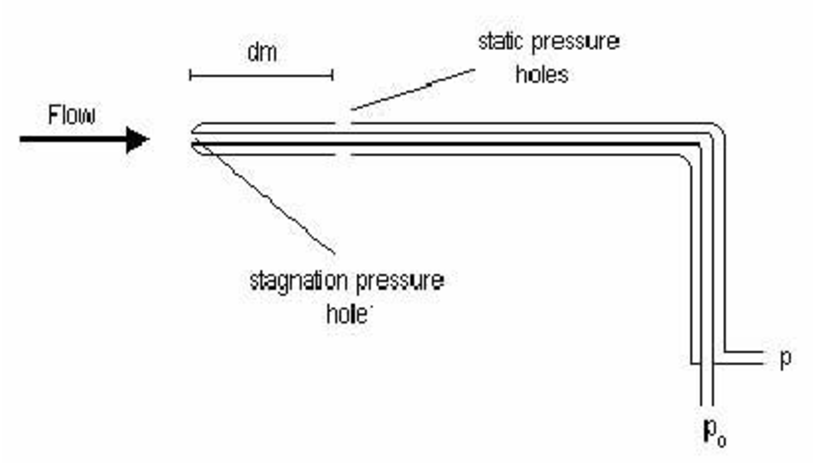

圖 5 L型皮托管

2.    S型皮托管

L型皮托管由于存在套管結構，加工比較困難，因此大多數產品如今都改成了前后兩根管并在一起的形式，某種程度上像是S的形狀（哪兒S了？），因此得名。

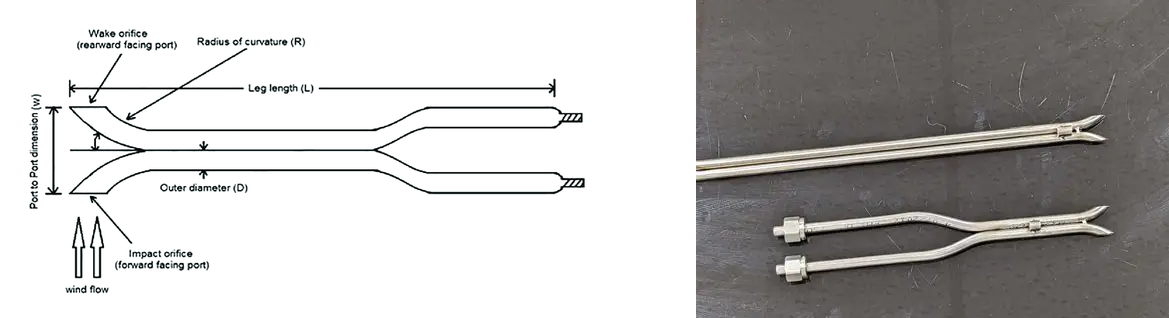

圖 6 S型皮托管

3.    一體式皮托管流量計

在S型皮托管的基礎上，儀表廠商對皮托管的形狀做了進一步改進，取消了S型的彎折結構，整體采用了直管設計，更加簡潔美觀。此外，原本需要額外配套的差壓變送器、積算儀等被整合到了一起，通過表頭可以實時顯示流量（包括溫度、壓力、質量流量等）的數值，這就是將一次元件和二次元件集成到了一起的一體式皮托管流量計。常見的品牌有德國測司儀表（CS Instruments）和德國希爾思（SUTO）。

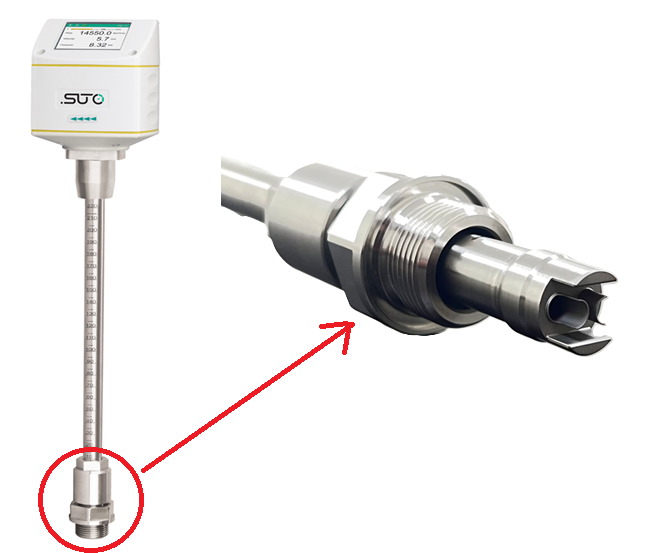

圖 7 德國希爾思（SUTO）S430皮托管流量計

這種直管取壓方式的好處是測量高濕度的氣體時不用擔心凝露堵塞的問題。由于總壓管的取壓點壓力比管內靜壓更大（因?yàn)榧由狭藙訅褐担幱诮柡蜖顟B(tài)的含水氣體就有可能被“壓榨”出液態水，也就是凝露。垂直的取壓管可以讓凝露直接向下流走，因而相比傳統的水平取壓管具有一定的優勢。

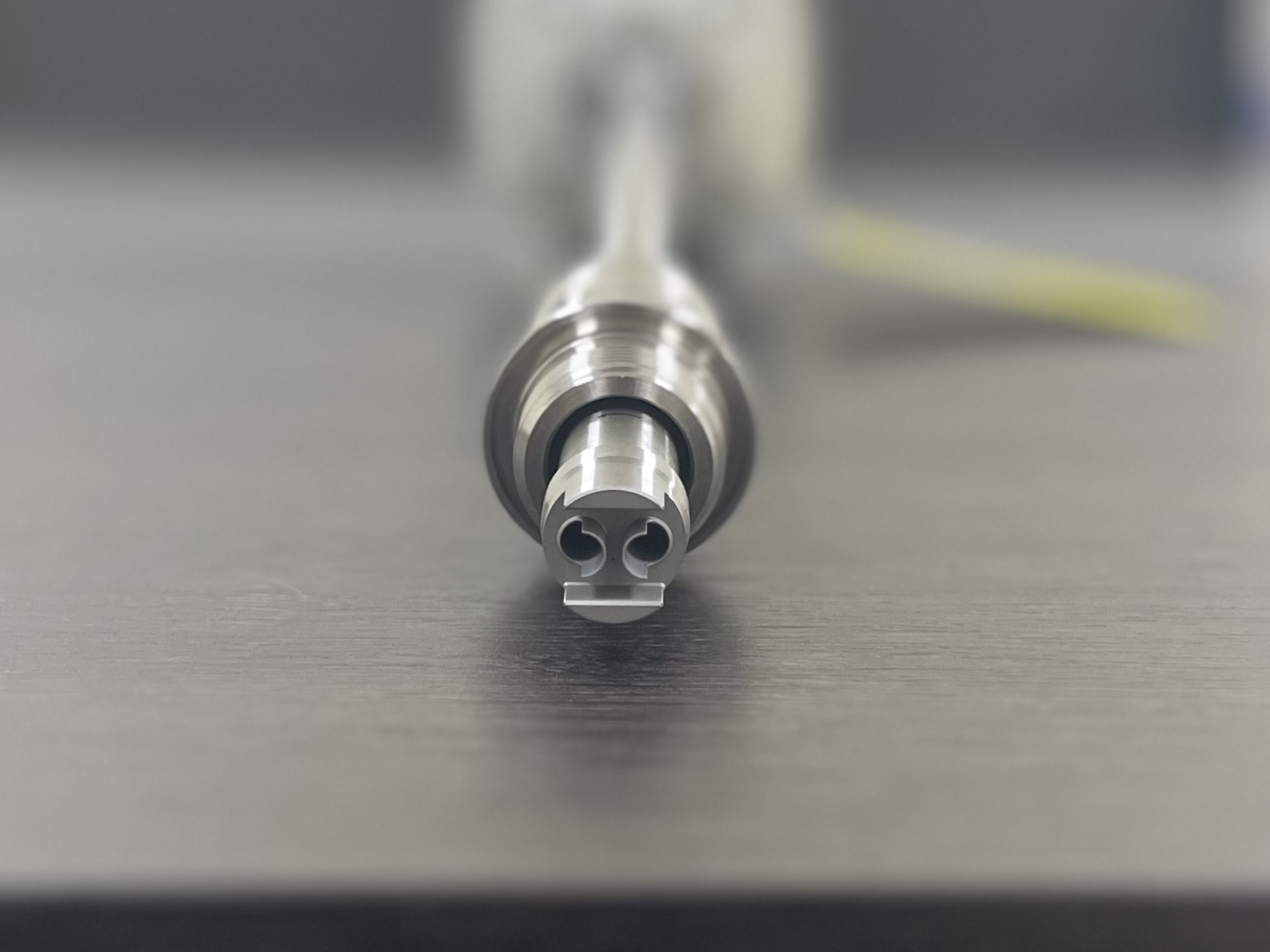

圖 8 希爾思皮托管流量計的垂直取壓孔設計

與傳統皮托管一樣，這種一體式流量計的取壓孔需要安裝在管路中心處，即實際感應的流速不是管內的平均流速，而是最大流速（因?yàn)楣鼙趯α黧w的粘滯作用）。雖然此差距可以通過標定解決，但仍在一定程度上限制了它的精度（產品手冊寫的是±1.5%讀數±0.3%滿量程）。

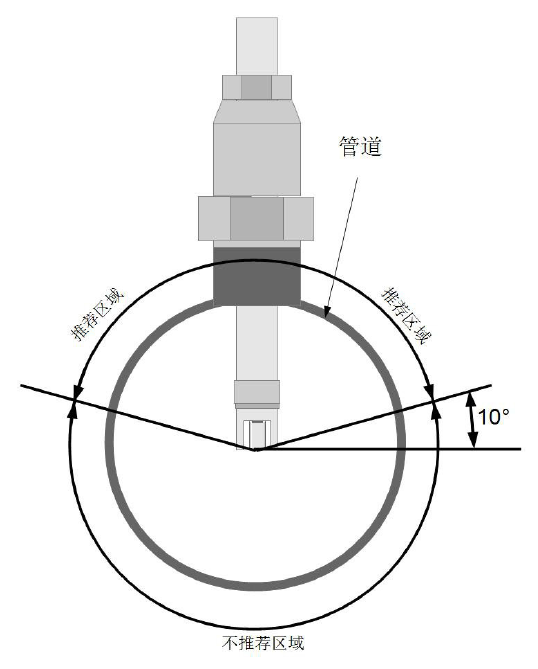

圖 9 皮托管流量計的安裝位置

4.    均速管流量計

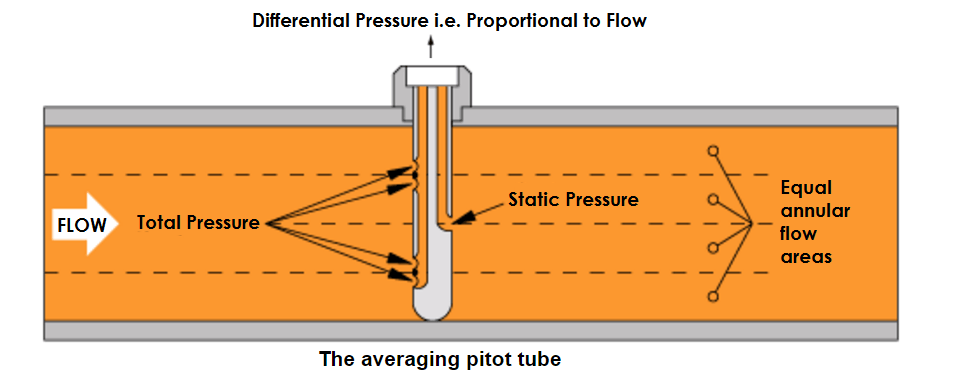

圖 10 均速管流量計工作原理

顧名思義，均速管流量計測量管內流體的平均流速。它的測量裝置完全插入管內，并通過多個取壓孔（或者直接是長條形狹縫）得到流體總壓的平均值。由于測量元件長得像笛子，故又名笛型流量計。代表產品有羅斯蒙特的阿牛巴（Annubar）系列和VERIS的威力巴（Verabar）系列等。

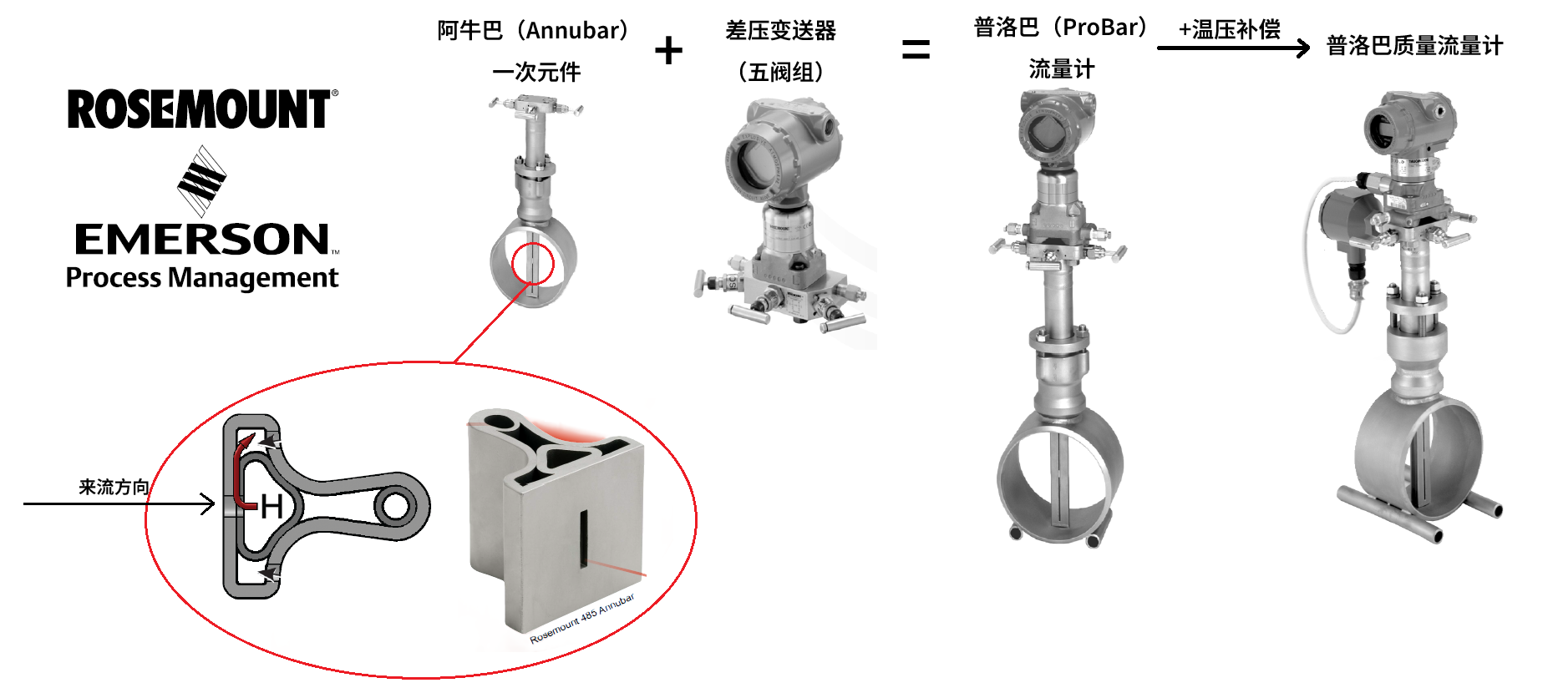

圖 11 羅斯蒙特（Rosemount）的阿牛巴系列流量計

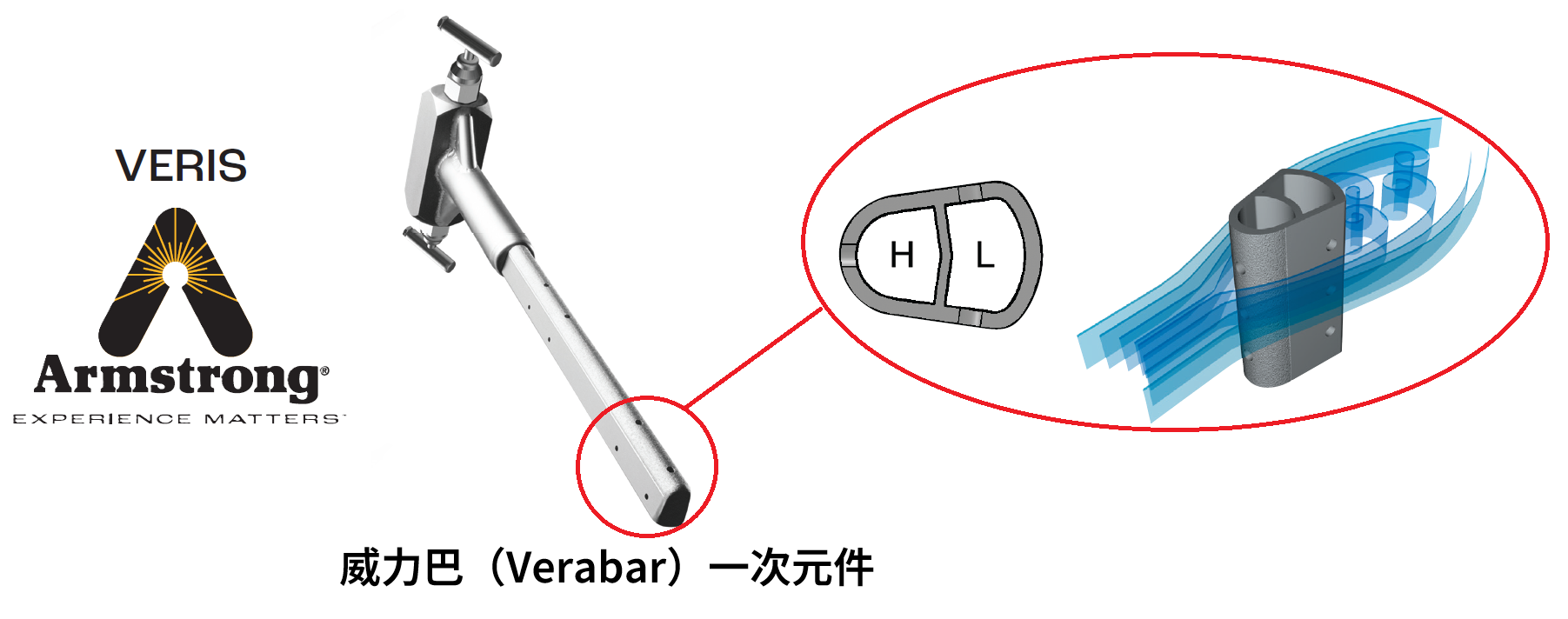

圖 12 VERIS的威力巴（Verabar）系列流量計

可以看到，阿牛巴和威力巴最大的不同之處在于測量元件的幾何形狀，阿牛巴呈現T字型，以一個平板迎著來流方向，總壓孔變成了垂直方向的狹縫，靜壓孔開在兩邊背流處；威力巴則是一個子彈頭的形狀，整體更加流線型，靜壓孔開在兩側。此外它們還可能經過特殊的表面處理，以改善邊界層的擾動情況。二者的整體測量精度都在1%左右。

以上就是市面上主流的幾種進口“巴”類流量計，很多國產廠家也推出了同類的產品。雖然測量原理都一樣，但具體測量元件的設計差別很大，適用工況和測量表現也各不相同。加上流體力學本身又是個有些“玄乎”的學科，這讓巴類流量計的選型更難總結出一個普適的規律。唯一基本達成的共識是“巴”類流量計的壓損相比傳統的孔板或V錐流量計小很多，因此能達到節約能源的目的。具體到現場如何選型，還是仔細研究一下各家的產品手冊吧！
