RS485是什么信號？

儀表的遠傳輸出信號有模擬量信號（4-20mA）和數字量信號（RS485）。

當現場數據需要通過總線傳輸時，必須要使用統一通訊協議（Modbus）和數字量信號對全部設備進行管理，此時壓力變送器應具備RS485通訊功能。

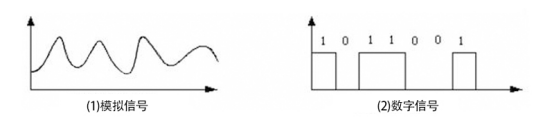

圖一 模擬量與數字量信號的波形區別

RS485接口又叫AB線，其輸出信號的原理是通過連根線上的高低電平，來讓總線上的其他設備識別到0和1的二進制數據。其在工業領域的連線方式僅二線制一種，兩根線纜一般采用雙絞屏蔽線纜增強其抗干擾能力，采用平衡發送和差分接收方式實現通信，發送端將串行口的ttl電平信號轉換成差分信號通過a, b兩路輸出，經過線纜傳輸之后在接收端將差分信號還原成ttl電平信號。
