差壓變送器的過程連接方式一般有哪些？

當工業現場需要測量差壓信號時，最常使用的是如下圖所示的箱體式壓力變送器。

  圖一 差壓變送器

其過程連接方式包含以下三種形式：

（1）1/2NPT內螺紋連接，即上圖所示外形，沒有任何附加件可直接安裝。

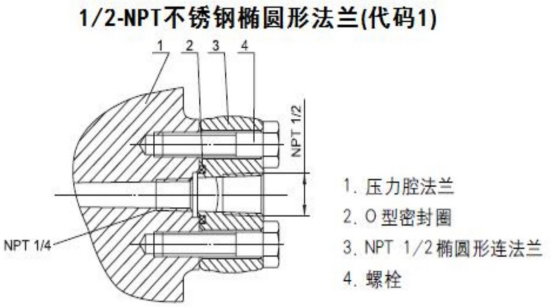

圖二 內螺紋連接結構示意圖

（2）M20*1.5外螺紋連接。因采用外螺紋連接，實際連接頭使用了一段引壓管延伸出可連接部分。

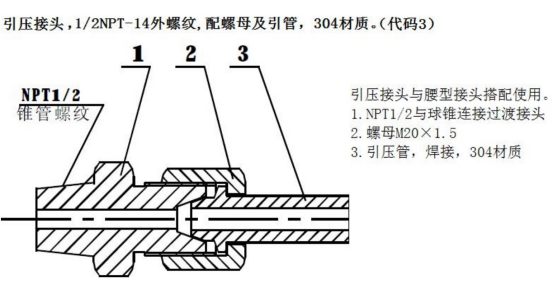

圖三 外螺紋連接結構示意圖

（3）引壓管安裝，螺紋連接的304材質過渡引壓管，方便現場安裝。

圖四 引壓管安裝
