如何確認電接點壓力表的參數

電接點壓力表的電觸點是有一定通斷使用壽命的。

有時，我們會遇到不銹鋼電接點壓力表到達使用壽命需要更換的場合，這種情況下，最好的辦法就是去利用不銹鋼電接點壓力表銘牌的型號信息向生產廠家購買同樣的產品。但因?yàn)楝F(xiàn)場工況復雜，儀表在現場使用過程中磨損或丟失銘牌的現象也并不少見，這種情況下，又要如何確認儀表的參數呢？

首先從應用場合和測量需求的角度判斷。

電接點壓力表的主要類型一般有如下幾種：

（1）普通型電接點壓力表：適用于測量對銅合金、鐵無腐蝕作用的氣體及液體的壓力。

（2）防腐型電接點壓力表：不銹鋼電接點壓力表，主要測壓元件及儀表外殼均采用不銹鋼材料設計，適于測量腐蝕性較強的氣體及液體的壓力。

（3）防腐耐震型電接點壓力表：不銹鋼電接點壓力表，通過對表體內充油，利用液體阻尼確保無振動顯示，適用于測量介質強烈脈動及環境震動較大的場所。

（4）防爆型電接點壓力表：不銹鋼電接點壓力表，有本安防爆和隔爆兩種類型，適用于環境有爆炸性混合物的危險場所。

從外型上也可對電接點壓力表的類型進行確認，普通電接點壓力表是塑料外殼過程連接口是銅材質，防腐型的電接點都是全不銹鋼外殼，防爆型電接點壓力表的本安型外觀與防腐型一致，但隔爆的殼體為十分厚重的鑄鋁殼體。

普通型                 防腐型                 隔爆型

然后是確認一些可視的外型參數：

（1）電接點的表盤直徑有60mm/100mm/150mm三種。

其中最常見的100mm直徑，不確定的情況下可以通過標尺測量進行確認。

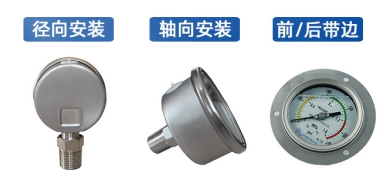

（2）儀表的安裝是哪種：軸向型，徑向型，嵌入式安裝型

（3）儀表是否是螺紋連接，或者是其它連接形式

螺紋連接需要確認螺紋的規格；

法蘭連接需要確認法蘭規格與法蘭材質；

還有存在過程密封部件的情況；

在確定以上參數后，就需要通過儀表的面板確定具體的參數:

（1）量程：以上圖為例，讀取表盤的量程上下限，單位在上限附近， 0~1.6Mpa

（2）精度：“KL1.0”標識精度等級1級別，同理“KL1.6”為1.6級精度

（3）觸頭功率：如圖為30VA，最高工作電壓380V AC

（4）開關類型：如圖為雙限開關，一上限一下限。

上下限的確認方式如下：

存在磁柱的一側位于逆時針方向（如左側）的為下限報警。

存在磁柱的一側位于順時針方向（如右側）的為上限報警。

（5）多觸點的情況：多觸點電接點壓力表的觸點數量為3~4個，表面徑尺寸固定為100mm，判斷其上下限的方式同上。
