智能壓力變送器的按鍵操作說明

智能壓力變送器的按鍵操作說明

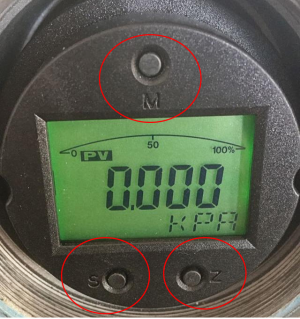

按鍵功能（智能壓力變送器）描述：

“Z”鍵：（ZERO）調零鍵，用于進入提示數據設置界面和位移

“S”鍵：（SPAN）調滿鍵，進入數據設置界面，添加數字，保存數據

“M”鍵:保存鍵，為了保存數據

設置的時候可以使用智能壓力變送器“S”鍵調整數字和小數點，同樣的“Z”鍵來移動位置，用“M”鍵可以儲存。

選項的功能含義：

0或空：正常顯示

1:輸入操作碼

2:設置單位

3:設置量程下限

4:設置量程上限

5:設置阻尼

6:主變量調零

7：零點偏移和量程偏移（零點和滿）

注：通過輸入每個功能對應的操作碼，可以快速進入相應的功能。例如，輸入“3”可直接進入設置量程下限的功能。

關于如何進入組態：

在智能壓力變送器儀表正常顯示的情況下，按住“Z”鍵2秒可以進到組態界面。

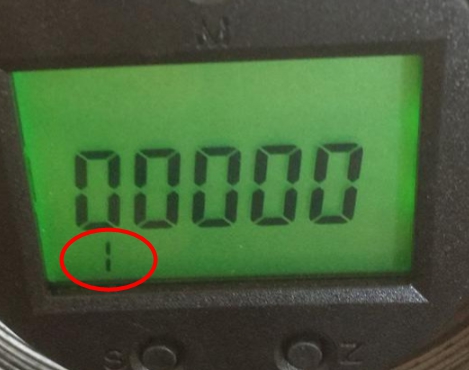

如圖所示進到組態以后，智能壓力變送器的數字顯示的左下角邊緣會顯示“1”并提示輸入對應代碼。輸入不一樣的代碼，可以進入到智能壓力變送器不同的功能界面做調整。相應的功能設置完畢以后進行循環設置。

對應的智能壓力變送器操作代碼如下：

XXXX2單位設置界面；

XXXX3量程下限；

XXXX4量程上限；

XXXX5阻尼設置；

XXXX6主變量調零。

此后無需操作，智能壓力變送器兩分鐘后自動回到測量顯示界面
