PT20SR-3783型智能數顯壓力變送器

時間：2020-01-13 瀏覽：次

< >

型號：PT20SR-3783

產品概述：

PT20SR-3783型智能數顯壓力變送器是我公司推出的一款高穩定性的智能化數顯變送器產品，適用于壓力實時測量和顯示。采用專用傳感器調理電路，結合國際先進的壓阻式壓力變送器設計制造技術，同時可輸出符合標準 MODBUS-RTU 協議的壓力和溫度信號。應用于環境比較惡劣的露天現場，同時要求能夠現場觀測壓力顯示、需要零點遷移和量程調節的場合。適用于石油、化工、冶金、電力、輕工、紡織、建材、水文地質、食品、醫藥、環境控制等行業的過程控制和壓力測量。

主要特點
技術參數
外形結構
產品選型

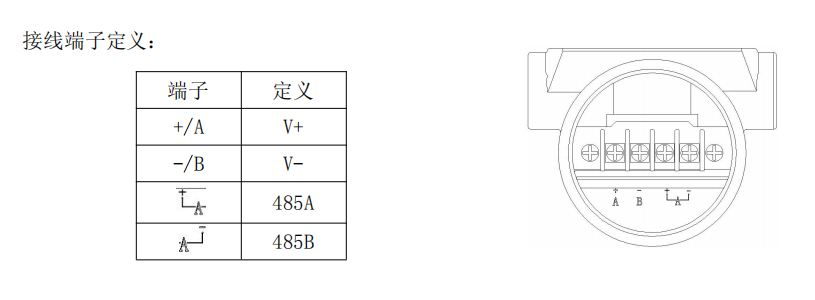

電氣連接
行業應用

資料下載

主要特點

● RS485 通信接口(標準MODBUS-RTU 協議)；

● 支持組網應用；

● 可軟件或按鍵調校，靈活方便；

● 參數分類密碼管理，安全可靠；

● 輸出一致性好、可替換性強；

● 零點可遷移，量程可調節；

● 電子殼體為鋁合金材料，外殼防護等級 IP65；

● 特殊要求可定做，適應各種場合應用；

相關產品：智能壓力變送器、HART協議智能壓力變送器

技術參數

測量范圍	-100kPa…0kPa~10kPa…100MPa（量程縮放為基本量程的 1/5，不得擴量程使用。）
壓力類型	表壓、絕壓、密封表壓
過壓	1.5 倍滿量程壓力/110MPa(取最小值)
精度	±0.5%FS
長期穩定性	±0.3%FS/年
零點溫度誤差	≤±0.04%FS/℃ (≤100kPa) ；≤±0.03%FS/℃ (＞100kPa)
滿度溫度誤差	≤±0.04%FS/℃ (≤100kPa) ；≤±0.03%FS/℃ (＞100kPa)
輸出信號	RS485 接口（MODBUS-RTU 協議）
額定工作溫度	-10℃~60℃ （特殊溫度范圍可與廠家協商）
測溫誤差	±2℃（溫度功能為選配）
極限工作溫度	-30℃~85℃
貯存溫度	-40℃~85℃
供電電源	9V～28V DC
顯示方式	4 位 0.36``數碼管
顯示范圍	-1999~9999
絕緣電阻	100V，100M
振動	5g，10Hz~200Hz
沖擊	20g，11ms
防護等級	IP65
重量	約 900g

外形結構


產品選型

選型指南
PT20SR-3783	智能數顯壓力變送器
	量程	測量范圍：-100kPa～0kPa～10kPa…100MPa
	[0～X]kPa或MPa	X:為實際所需量程
		代號	輸出信號
		R8	RS485通訊接口，MODBUS-RTU 通訊協議
			代號	結構材料

				隔離膜片		接口	殼體
			22	不銹鋼316L		不銹鋼	不銹鋼
			24	不銹鋼316L		不銹鋼316L	不銹鋼316L
				代號	附加功能
				C1	M20×1.5外螺紋壓力接口，端面密封
				C3	G1/2外螺紋壓力接口
				C5	M20×1.5外螺紋壓力接口，水線密封
				PC1	齊平膜型，M20×1.5外螺紋壓力接口
				PC3	齊平膜型，G1/2外螺紋壓力接口
				G	表壓型
				A	絕壓型
				S	密封表壓型

PT20SR-3783	[0～100]kPa	R8	22	C1G	完整的型號規格
