LT10SR-2416型投入式/鎧裝插入式/軟鎧裝液位變送器

時間：2020-01-13 瀏覽：次

< >

型號：LT10SR-2416

產品概述：

LT10SR-2416/LT10SR-2416K/LT10SR-2416RK 型投入式/鎧裝插入式/軟鎧裝液位變送器由高性能擴散硅壓阻式壓力傳感器作為測量元件，把與液體深度成正比的液體靜壓力準確測量出來，并經過信號調理電路轉換成標準（電流或電壓）信號輸出，建立起輸出信號與液體深度的線性對應關系，實現對液體深度的測量。產品精度高、體積小，直接投入液體中，即可測量出變送器末端到液面的液體高度，使用方便。適用于石油、化工、電廠、城市供水、水文勘探領域的液位測量與控制。

主要特點
技術參數
外形結構
產品選型
電氣連接
行業應用

資料下載

主要特點

● 分體式結構，投入（插入）液體中的傳感器部分為全密封不銹鋼結構，電子線路殼體為鑄鋁結構件，安裝于方便接線的地方，便于調校和接線；

● LT10SR-2416K 型不銹鋼管鎧裝防護，標準法蘭安裝，可現場顯示，現場調校；

● LT10SR-2416RK 型為全焊接，不銹鋼柔性軟管鎧裝；

● 防爆型產品符合 GB3836.4 標準的 ExiaⅡCT6Ga 要求，取得了防爆合格證；

● 船用型產品符合 CCS《鋼質海船入級規范》（2006）的要求，獲得船用產品型式認可證書；

● LT10SR-2416型產品已取得 CE 認證。

相關產品：記錄式液位變送器、硅微熔壓力變送器

技術參數

量程	LT10SR-2416 型	1 2 5 10 20 50 100 200m H?O
	LT10SR-2416K 型	1 2 3 4m H?O
	LT10SR-2416RK 型	1 2 5 10 20m H?O
過壓	1.5 倍滿量程壓力
精度	±0.25%FS（典型值） ±0.5%FS（最大值）
穩定性誤差	±0.1%FS（典型值） ±0.2%FS（最大值）量程>10mH?O
	±10mmH?O（典型值） ±20mmH?O（最大值）量程≤10mH?O
	±20mmH?O（典型值） ±30mmH?O（最大值） LT10SR-2416RK 型
溫度誤差		零點誤差，±%FS/℃	靈敏度誤差，±%FS/℃
	量程>10mH?O	0.005（典型值） 0.01（最大值）	0.02（最大值）
	量程≤10mH?O	0.01（典型值） 0.02（最大值）	0.02（最大值）
	量程≤5mH?O	0.015（典型值） 0.03（最大值）	0.02（最大值）
	量程≤2mH?O	0.025（典型值） 0.05（最大值）	0.02（最大值）
傳輸方式	二線	三線	三線
供電電源	15V～28V DC（本安型經安全柵供電）
輸出信號	4mA～20mA DC	0mA～10/20mA DC	0/1V～5/10V DC
負載電阻（Ω）	<(U-15)/0.02	<(U-15)/0.02	>5k
與介質接觸材料	LT10SR-2416 型	殼體: 不銹鋼 1Cr18Ni9Ti	O 形圈: 氟橡膠
		膜片: 不銹鋼 316L	橡膠護套: 丁腈橡膠
		電纜: Φ7.2mm 聚乙烯（或聚氨脂）
	LT10SR-2416K 型	不銹鋼、紫銅、氟橡膠 O 形圈
	LT10SR-2416RK 型	不銹鋼 1Cr18Ni9Ti 管材: 不銹鋼
使用溫度范圍	-30℃～80℃； -10℃～70℃（LT10SR-2416 型） -10℃～60℃（本安型）
貯存溫度范圍	-40℃～120℃； -20℃～85℃（LT10SR-2416 型)
防護等級	IP68（傳感器部分）；IP65（接線盒部分）
防爆等級	ExiaⅡCT6

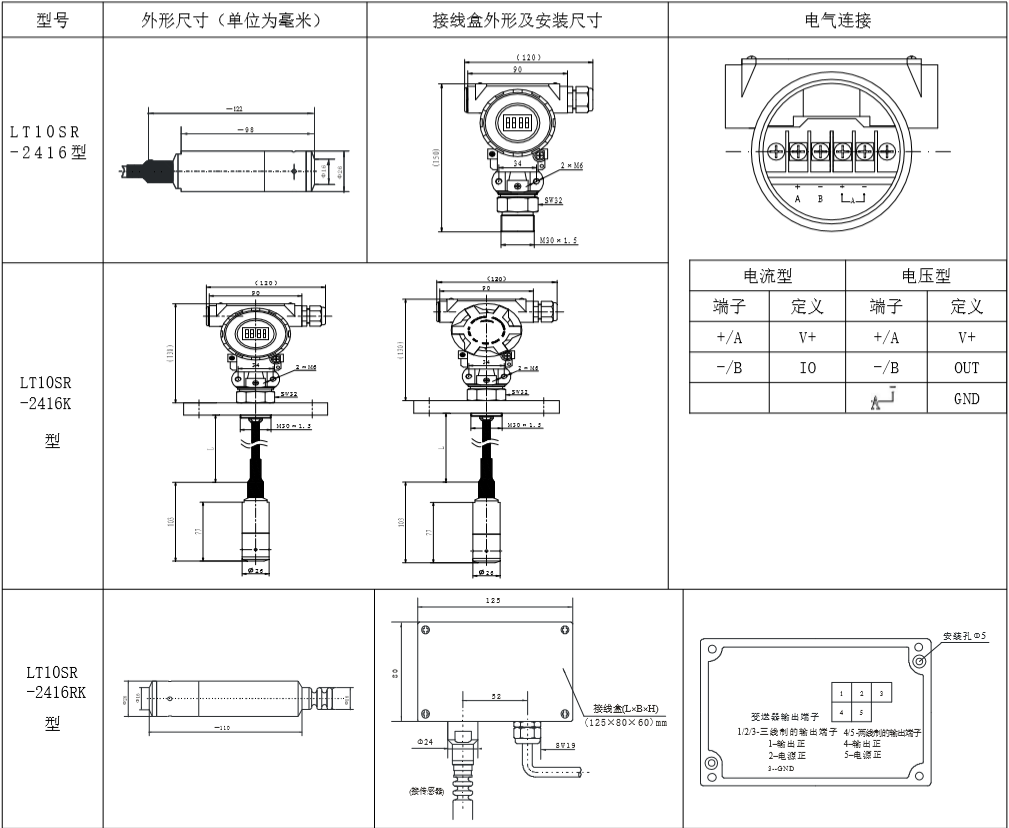

外形結構

產品選型

選型指南
LT10SR-2416	型投入式液位變送器
LT10SR-2416K	型鎧裝插入式液位變送器
LT10SR-2416RK	型軟鎧裝液位變送器
	量程[0m~XmH?O]L	L:電纜線長度，選用時建議L-X=(1～2) m			LT10SR-2416 型
		L:鎧裝鋼管的長度			LT10SR-2416K 型
		L:軟鋼管的長度			LT10SR-2416RK 型
		代號	輸出信號
		E	4mA～20mA DC
		F	1V～5V DC
		J	0V～5V DC
		Q	0mA～10mA DC
		U	0mA～20mA DC
		V	0V～10V DC
			代號	結構材料
				隔離膜片	接口	殼體
			22	不銹鋼316L	不銹鋼	不銹鋼
			24	不銹鋼316L	不銹鋼316L	不銹鋼316L
			25	鉭	不銹鋼	不銹鋼
				代號	附加功能
				M1	0～100%線性指示表（不含LT10SR-2416RK 型）	僅4mA～20mA DC
				M3	3位半LCD數顯表頭
				M6	4位LED數顯表頭
				i	本安防爆型 Exia II CT6a
				C1	M20×1.5外螺紋壓力接口，端面密封	LT10SR-2416 型
				C3	G1/2外螺紋壓力接口
				C5	M20×1.5外螺紋壓力接口，水線密封
				T	船用
				F1	固定法蘭
				1F1	不銹鋼法蘭 1 DN50	LT10SR-2416K 型
				1M1	不銹鋼外螺紋M42×1.5
				1F2	不銹鋼法蘭 2 DN10
				1M2	不銹鋼外螺紋M30×1.5
				2F1	碳鋼鍍鋅法蘭 1 DN50
				2M1	碳鋼鍍鋅外螺紋M42×1.5
				2F2	不銹鋼法蘭 2 DN10

LT10SR-2416	[0～3mH?O]5	E	22	M1C1	完整的型號規格
