FMTM6682 型熱式氣體質量流量計

時間：2020-01-13 瀏覽：次

< >

型號：FMTM6682

產品概述：

FMTM6682 型熱式氣體質量流量計是基于熱擴散原理而設計的，該儀表采用恒溫差法對氣體進行準確測量。具有體積小、數字化程度高、安裝方便，測量準確等優點。質量流量計是一個較為準確、快速、可靠、高效、穩定、靈活的流量測量儀表。在石油加工、化工等領域?qū)⒌玫礁訌V泛的應用，相信將在推動流量測量上顯示出巨大的潛力。質量流量計是不能控制流量的，它只能檢測氣體的質量流量，通過模擬電壓、電流或者串行通訊輸出流量值。

主要特點
技術參數
外形結構
產品選型
電氣連接
行業應用

資料下載

主要特點

1、熱式氣體質量流量計是基于熱擴散原理設計；

2、體積小，數字化程度高；

3、測量結果受溫度與壓力影響小。

技術參數

測量介質	各種氣體（乙炔氣體除外）
管徑范圍	DN10mm～DN4000mm
流速范圍	0.1Nm/s～100Nm/s（Nm/s 就是在標準狀態(1個大氣壓,攝氏 4 度)下的流速。）
準確度	±1%、±1.5%
工作溫度	傳感器：-40℃～+220℃; 轉換器：-20℃～+45℃
工作壓力	(介質壓力≤1.6Mpa 插入式)（>1.6MPa 滿管式）特殊壓力可定制
供電電源	一體式（DC 24V 或者 AC 220V≤18W）；分體式（AC 220V≤19W）
響應速度	1s
輸出信號	4mA～20mA DC（光電隔離，最大負荷 500Ω）、脈沖、RS485（光電隔離）、Hart 協議
報警	1 路～2 路繼電器常開觸點、10A/220V/AC、5A/30V/DC
結構型式	插入式和滿管式
管道材質	碳鋼、不銹鋼、塑料等
現場指示	液晶顯示
顯示內容	質量流量、標況體積流量、累積流量、標準時間、累積運行時間、標準流速等
防護等級	IP65
傳感器材質	不銹鋼（316）

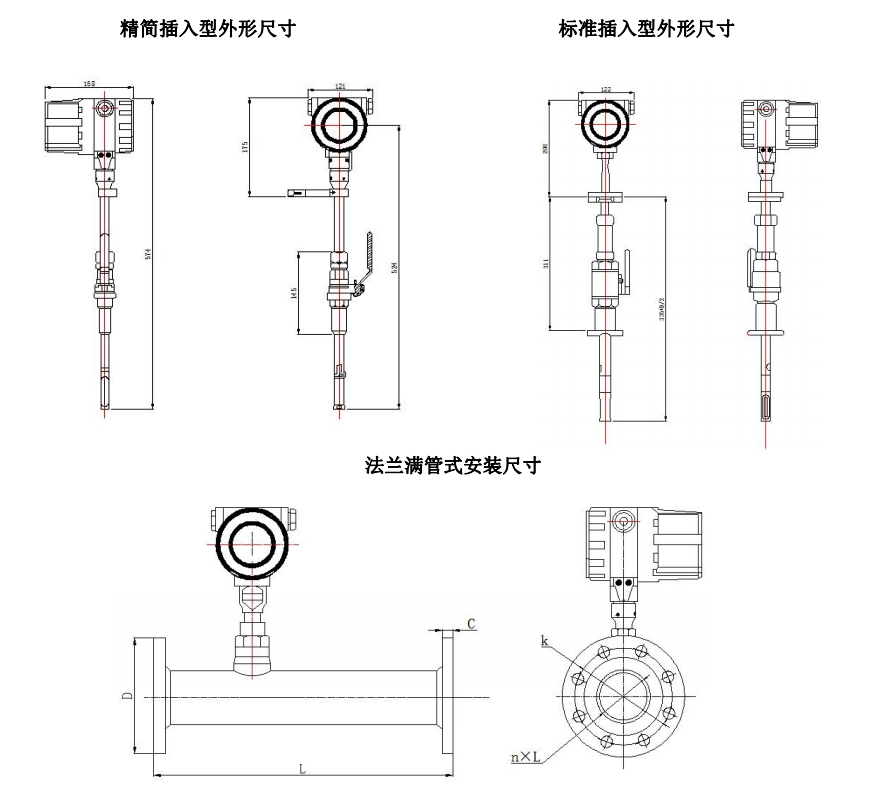

外形結構

產品選型

FMTM6682	熱式氣體質量流量計
結構形式	B	標準插入式
	C	精簡插入式
	F	法蘭滿管式
	L	螺紋連接式
口徑	XXX	DN10～DN4000(管道內徑）
材質		A	304
		Bk	316
		Cp	防腐涂層
		Dp	其他材質
壓力等級			S	1.6MPa
			M	2.5MPa
			L	4.0MPa
			T	其他壓力等級
溫度				T1	-40℃～+200℃
				T2	高溫型可特殊定制
輸出信號					E	4mA～20mA DC
					R8	RS485，標準Modbus協議
					M	脈沖
					H	HART
供電方式						DC	24V DC
						AC	220V AC
顯示方式						J	一體顯示
						S	分體顯示
完整型號	例如：FMTM6682-C-150-A-S-T1-E-DC-J
