pt100熱電阻接線圖

pt100熱電阻二線制接法

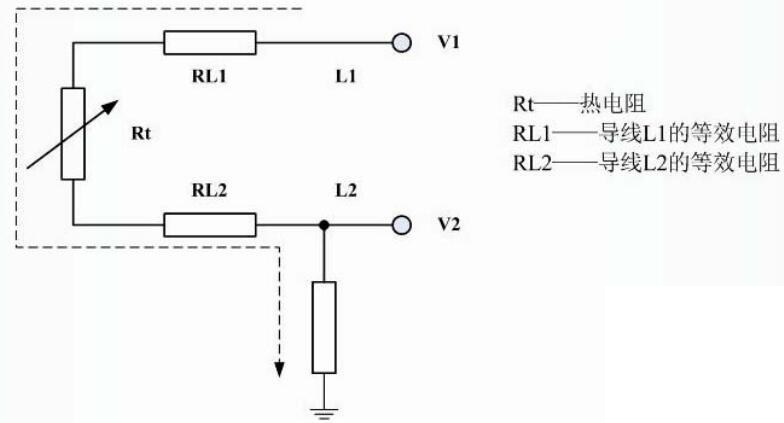

　　如下圖。變送器通過導線L1、L2給熱電阻施加激勵電流I，測得電勢V1、V2。

　　計算得Rt：由于連接導線的電阻RL1、RL2無法測得而被計入到熱電阻的電阻值中，使測量結果產生附加誤差。如在100℃時Pt100熱電阻的熱電阻率為0.379Ω/℃，這時若導線的電阻值為2Ω，則會引起的測量誤差為5.3 ℃。

pt100熱電阻三線制接法

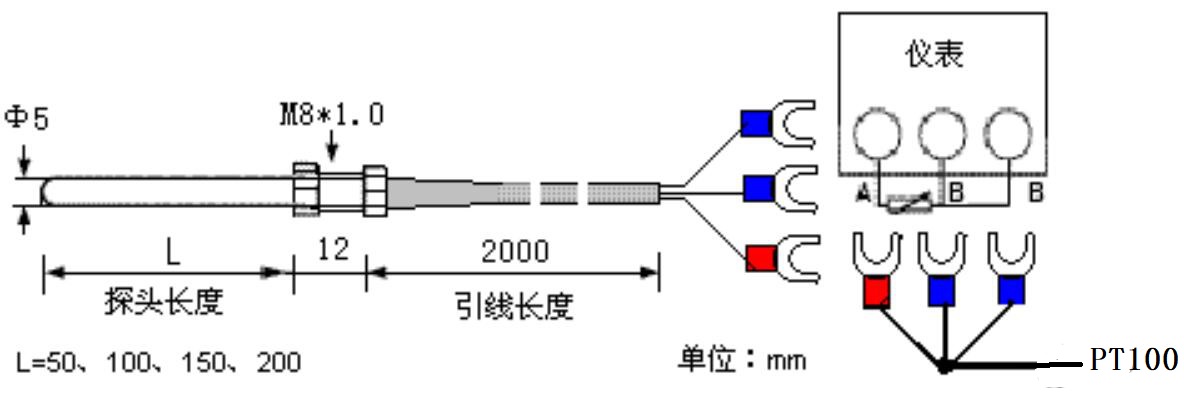

　　PT100鉑電阻傳感器有三條引線，可用A、B、C（或黑、紅、黃）來代表三根線，三根線之間有如下規律：

　　A與B或C之間的阻值常溫下在110歐左右，B與C之間為0歐，B與C在內部是直通的，原則上B與C沒什么區別。

　　儀表上接傳感器的固定端子有三個：

　　A線接在儀表上接傳感器的一個固定的端子，B和C接在儀表上的另外兩個固定端子，B和C線的位置可以互換，但都得接上，如果中間接有加長線，三條導線的規格和長度要相同。

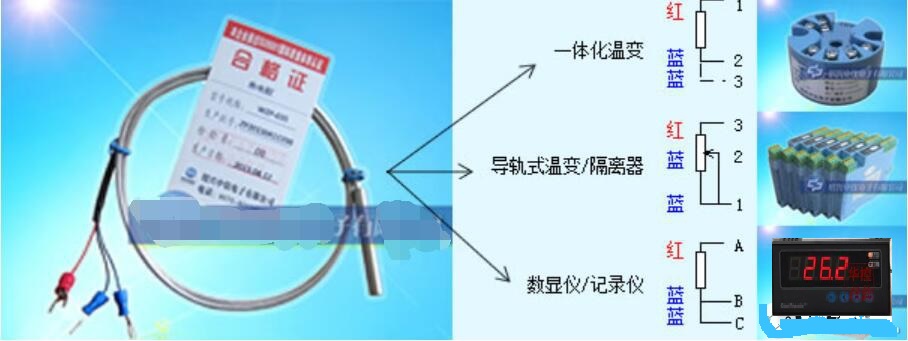

　　熱電阻的3線和4線接法：是采用2線、3線、4線，主要由使用的二次儀表來決定。

　　一般顯示儀表提供三線接法，PT100一端出一根線，另一端出兩根線，都接儀表，儀表內部通過橋抵消導線電阻。

　　一般PLC為四線，每端出兩根線，兩根接PLC輸出恒流源，PLC通過另兩根測量PT100上的電壓，也是為了抵消導線電阻，四線精確度最高，三線也可以，兩線最低，具體用法要考慮精度要求和成本。

　pt100三線制接線方式原因

　　PT100熱電阻0℃時電阻值為100Ω，電阻變化率為0.3851Ω/℃。由于其電阻值小，靈敏度高，所以引線的阻值不能忽略不計，采用熱電阻三線式接法可消除引線線路電阻帶來的測量誤差，原理如下：

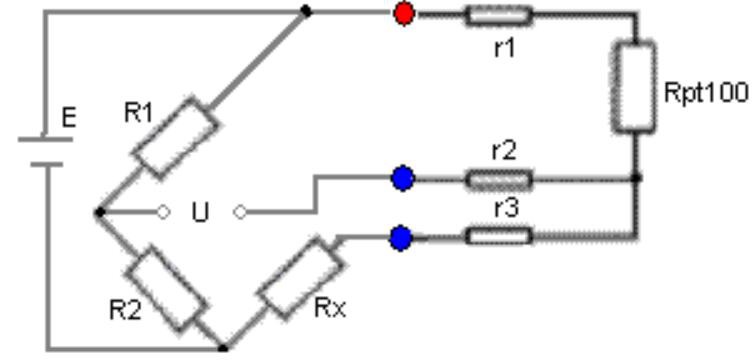

　　PT100熱電阻引出的三根導線截面積和長度均相同（即r1=r2=r3），測量鉑電阻的電路一般是不平衡電橋，鉑電阻（Rpt100）作為電橋的一個橋臂電阻，將導線一根（r1）接到電橋的電源端，其余兩根（r2、r3）分別接到鉑電阻所在的橋臂及與其相鄰的橋臂上，這樣兩橋臂都引入了相同阻值的引線電阻，電橋處于平衡狀態，引線線電阻的變化對測量結果沒有任何影響。

pt100四線制接線方式

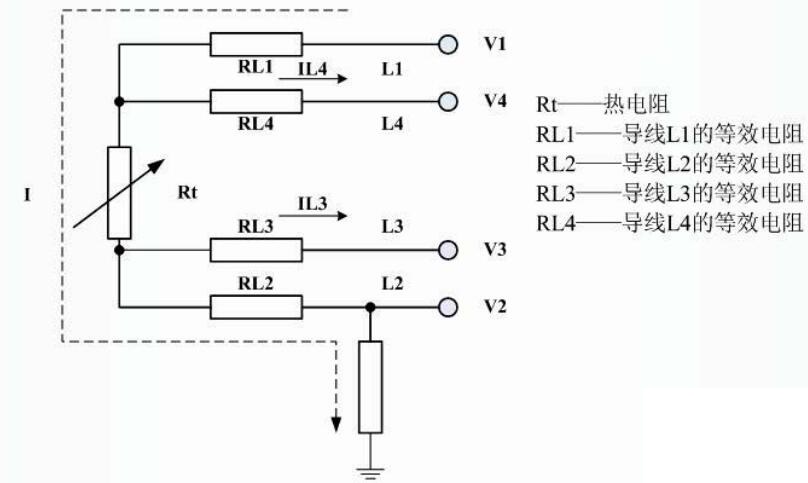

　　四線制的引線方式是在熱電阻的根部兩端各連接兩根導線，其中兩根引線為熱電阻提供衡定電流I，把R轉換成電壓信號U，具體接線方法如下圖所示：

　　四線制可以說是熱電阻測溫理想的接線方式，變送器通過導線L1、L2給熱電阻施加激勵電流I，測得電勢V3、V4，導線L3、L4接入高輸入阻抗電路，IL3=0，IL4=0，因此V4-V3等于熱電阻兩端電壓。
