電磁冷熱量表的選型

1、流速范圍

測潔凈介質時，經濟流速是 (1.5～3)m/s。測易結晶溶液時，應適當?shù)靥岣吡魉伲?3～4)m/s 為宜，起到自清掃、防止粘附沉積等作用。實際應用很少超過 7m/s，超過 10m/s 則更為罕見。選型的一個限制條件是不能使用電導率低于 5μS/cm 的介質

2、儀表的結構

當電磁流量計冷熱量表安裝在地面以下必須選擇分體式安裝；當冷熱量表不可避免的安裝在泵的出口，請選用分體式結構的電磁冷熱量表。

3、分體式距離

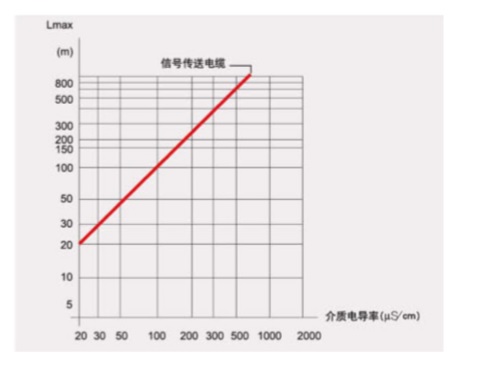

下圖為分體式所用電纜與介質電導率關系曲線圖。實際應用中，分體式距離愈短愈好，電纜線過長，受其分布電容的影響，很容易造成信號干擾。

例如：一般自來水的電導率在100μS/cm 左右，分體的最大距離約為 100m 左右（酸堿鹽溶液電導率較大，其分體距離可超過 100m，具體數值可根據電導率和電纜銅芯截面來定）。

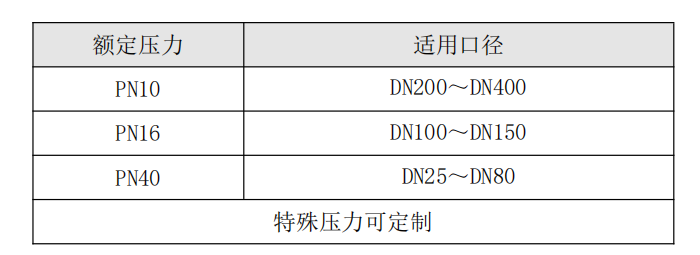

4、常規口徑與額定壓力

5、防污式電極

在測量容易發生污垢和產生附著物的流體，如漿液、污水等介質時，建議選用防污式電極。

6、負壓

電磁流量傳感器安裝在負壓管系情況下，內襯材料建議選用 F46。

7、電磁熱量表傳感器的通徑選型

      1)、首先必須明確以下工藝參數

                a）被測流體的組成、密度、電導率

                b）最大流量、常用流量、最小流量

                c）最高工作壓力

                d）最高溫度、最低溫度

      2)、電磁熱量表的體積流量是與流體的流速成正比的，因此已知流量和限制一個流速范圍就可以求出電磁熱量表的通徑。

其中 qv：被測流體的體積流量，單位: m3/h

        D：流量傳感器的口徑，單位: mm

        V：被測流體的流速，單位: m/s

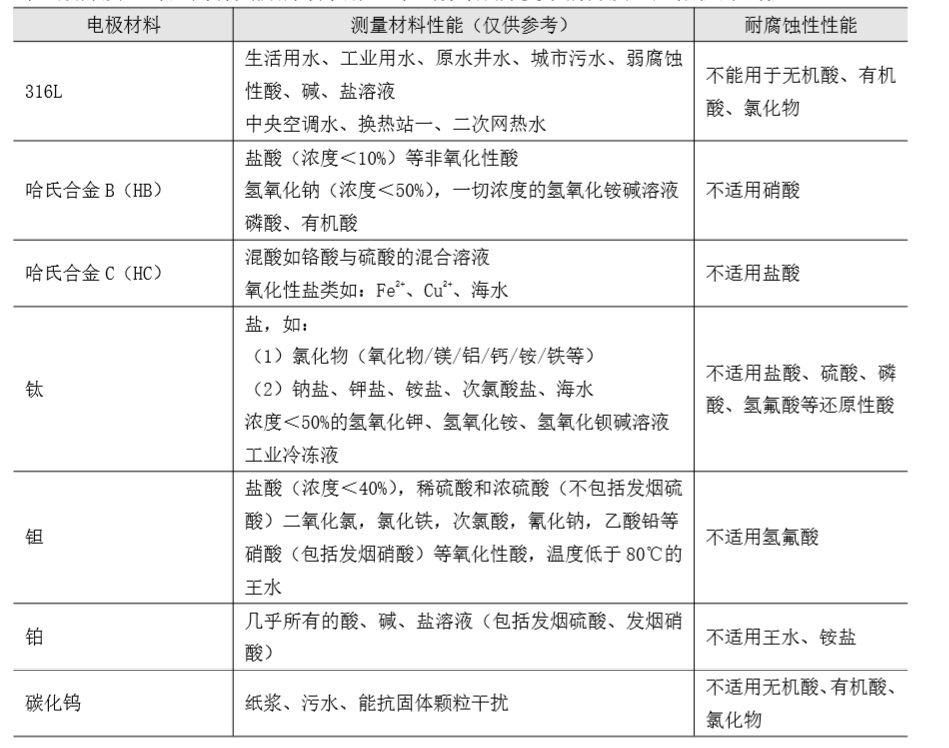

8、電極材料選擇

電極材料的選擇應根據被測介質的腐蝕性，由熟悉現場條件的用戶負責選定。一般情況下，電極材料的耐腐蝕性要比管道材料高一個等級。對一般介質，可查閱有關防腐蝕手冊，對混酸等成分復雜的介質，應做掛片試驗。

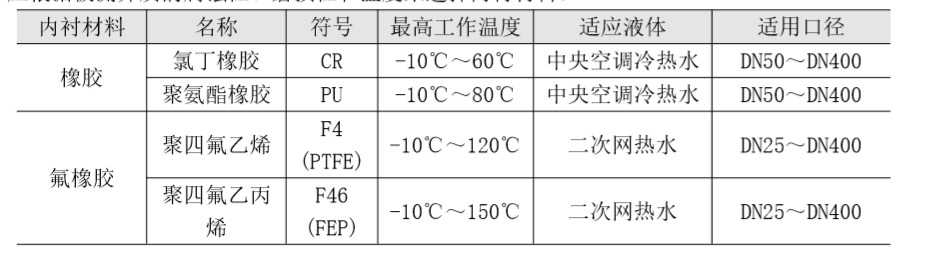

9、內襯材料選擇

應根據被測介質的腐蝕性、磨損性和溫度來選擇內襯材料。

10、額定壓力的選型

實際最高工作壓力必須小于熱量表的額定工作壓力。
