嚴格來說,傳感器是變送器的組成部分。一臺壓力變送器通常以一個棒狀結構作為主體,棒的下端是與被測介質連接的螺紋(或者法蘭等),而棒的上端則用來安裝電路板、接插件、顯示屏等電子元件。

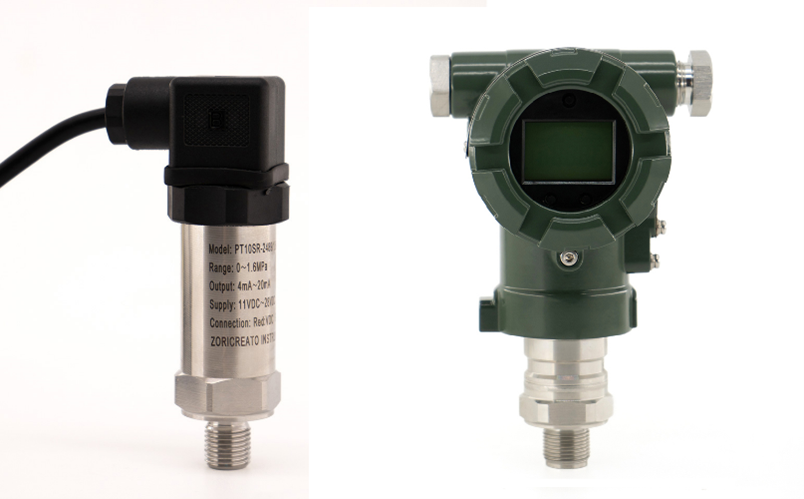

圖 1卓然天工壓力變送器,赫斯曼接頭(左)及2088殼體(右)
壓力傳感器通常封裝在壓力變送器的棒狀結構內,它是感知介質壓力的核心元件,并將介質壓力轉化成一個較為微弱的電信號(通常是mV信號)。這樣的信號抗干擾能力較差,且難以遠距離傳輸,因此需要經過電路版將其轉化成國際通用的標準工業信號(如4-20mA、1-5V等),便于現場統一控制。

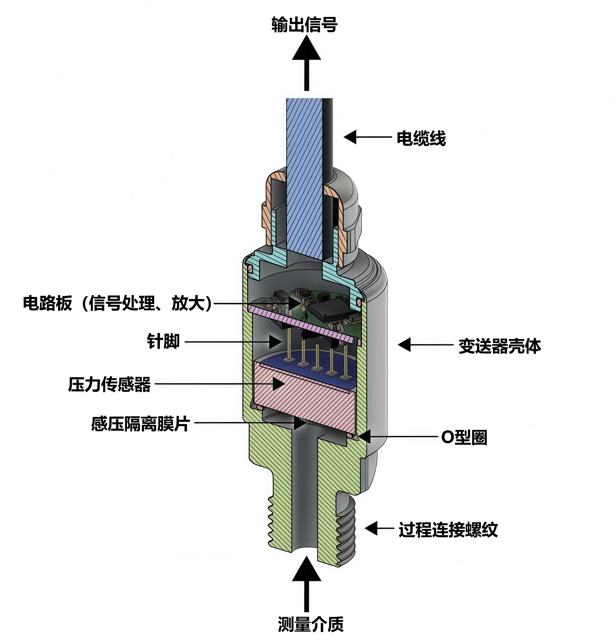

圖 2 壓力變送器(電纜出線)內部結構
不同種類的壓力傳感器具有不同的工作原理和結構(怎么聽起來又像廢話),比如常見的擴散硅傳感器,其內部的核心部件是一個尺寸在1mm左右的擴散硅芯體,芯體內的電阻在壓力作用下發生形變并引起電阻變化,因此這種傳感器也被稱為壓阻式傳感器。關于具體各傳感器的結構和特點今后會單獨介紹,此處不再贅述。

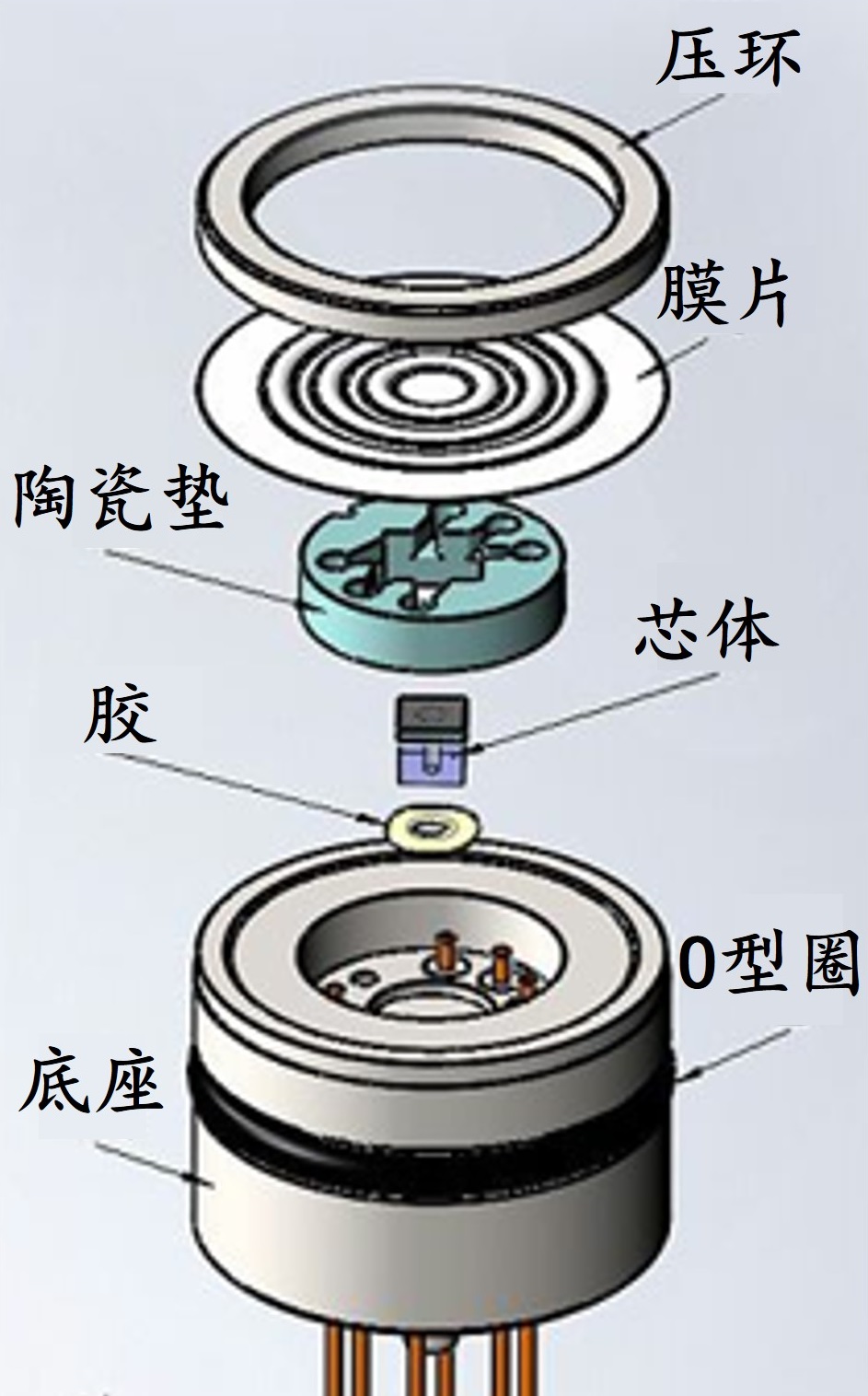

圖 3 擴散硅壓力傳感器內部結構

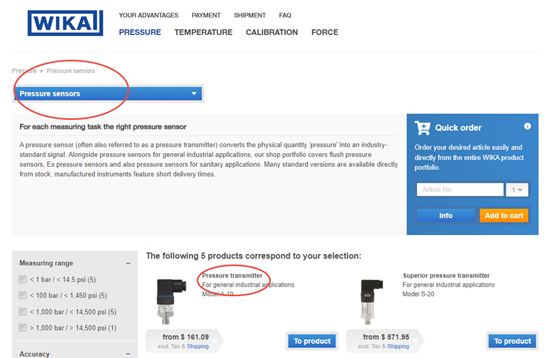

總結來說,概念上從大到小依次是變送器-傳感器-芯體,但在實際應用的場合這些概念經常被混用,很多客戶和生產廠商會把整個棒狀的壓力變送器(transmitter/transducer)稱為壓力傳感器,而把內部的傳感器稱為芯體,只有當產品體積大到像單晶硅差壓變送器那樣的大塊頭時,大家才會基本統一稱呼其為變送器。

對此小卓的觀點是:語言是溝通的工具,約定俗成的力量巨大;在實踐中只要溝通的各方都能相互理解,把語言對應到具體的實物,我們可以不必過分糾結叫法的問題。最重要的是明確客戶和現場的需求,并提供出符合需求的產品,這才是我們作為生產廠家的使命。
