工業儀表的防爆標志怎么看？

在工業生產中常常遇到具有爆炸性氣體或粉塵的現場，這就要求現場使用的儀表器件等具有防爆的功能?，F行的防爆國家標準是GB/T 3836-2021，經實驗室檢測符合這一標準的儀表會獲得《防爆合格證》，其中會標明該儀表的防爆標志，它由一串英文和數字組成，很容易讓人一頭霧水。這個防爆標志應該怎么看呢？

以某產品的防爆標志為例：

圖 1 某產品防爆證中的防爆標志

其中Ex為國際通用的防爆標志，固定開頭。

ia中的i代表了防爆的類型為本質安全（intrinsic safety）型，在國標中屬于第4部分。所謂本質安全就是要求該電氣部件在運行過程中產生的能量小到不足以引燃周圍的爆炸性環境，這通常會對其工作電壓、電流和功率的上限進行限制。此外還有其他的防爆類型，如“d”隔爆型，“e”增安型等。想要確定具體字母的含義可以查找GB/T 3836的任一部分，在開頭的前言處都會列出所有部分對應的防爆類型和字母。

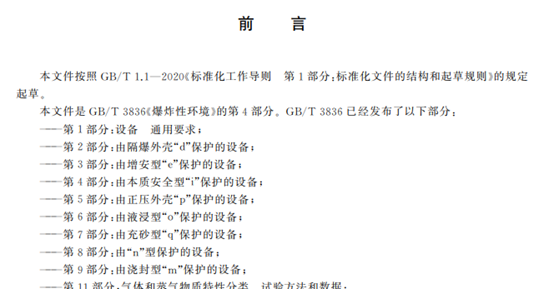

圖 2 關于防爆類型和對應的字母標識，可以在國標任一部分的開頭找到

ia中的a則代表著本安類型中的最高防爆等級，它要求在兩個計數故障（即國標中規定的故障）條件下其電路依舊不能引起點燃。此外還有b和c兩個防爆等級。

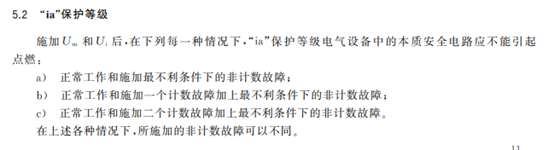

圖 3 本安類型中的a等級，于第4部分第5節中

IIB中的II表示該產品為II類設備，用于除煤礦瓦斯之外的爆炸性氣體環境。該類別與現場使用的爆炸性環境種類有關。

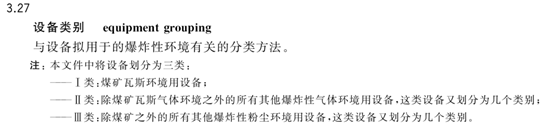

圖 4 防爆設備使用的爆炸性環境分類，于第1部分《通用要求》中第3章術語和定義中

IIB中的B則表示對爆炸性氣體的種類，其代表氣體為乙烯。此A、B、C的分類可認為是氣體的爆炸危險等級，C類為最危險的氣體，對防爆性能的要求也最高。

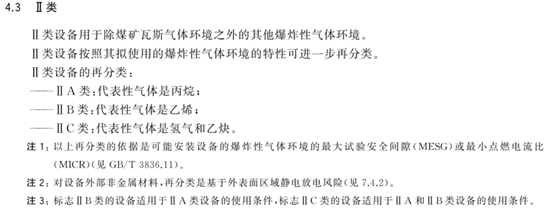

圖 5 爆炸性氣體的初步分類，于第1部分《通用要求》中的第4節設備分類中

具體每種氣體的對應分類需要在國標第11部分的附錄表中進行查找，該表按照化學物質的CAS號（類似于化學物質的身份證號）升序排列。假如要查找正丁烷氣體屬于哪種分類，我們可以先在PubChem或者ChemicaBook等網站找到其對應的CAS號為106-97-8，再于國標表中進行查找。

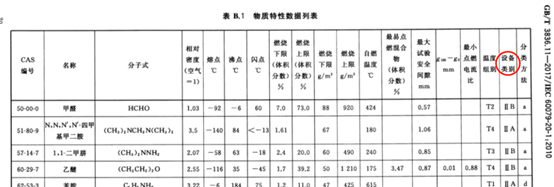

圖 6 爆炸性氣體的詳細分類，于第11部分附錄中

T6的含義是在最高環境溫度和相應的最大額定外部熱源的情況下，該設備工作時的最高表面溫度不會超過85℃，因此T6是該組內安全性最高的等級。

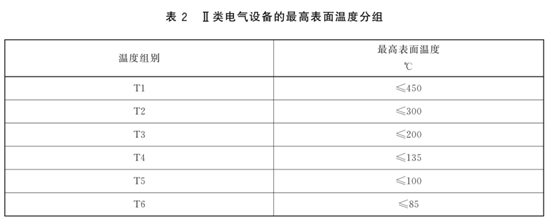

圖 7 最高表面工作溫度等級，于第1部分《通用要求》第5章溫度中

Ga代表該設備使用環境為爆炸性氣體（Gas），保護等級為很高（a），在正常情況、預期故障和罕見故障下都不會成為點燃源。其下還有高（b）、一般（c）的保護等級，此外還有爆炸性粉塵（Dust）用的Da（b、c）級等。

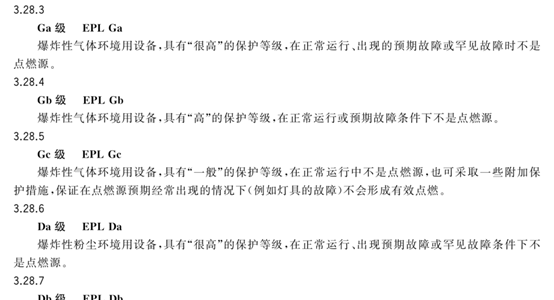

圖 8 設備保護等級equipment protect level （EPL）分類，于第1部分《通用要求》中的第3章

至此我們完成了該產品防爆標志Ex ia IIB T6 Ga的解讀，即本安類最高防爆等級，用于爆炸性氣體環境中的B類（典型代表為乙烯），最高工作表面溫度不超過85℃，保護等級為很高。整個國標文件內容很多，具體遇到其他防爆標志時仍需仔細查找。
