【原理解析】磁翻板液位計工作原理

■ZORICREATO|卓然天工|知道原理，才能得心應手

儀器名稱：

磁翻板液位計，可用于各種塔、罐、槽、球型容器和鍋爐等設備的介質液位檢測。磁翻板液位計可以做到高密封，防泄漏和適用于高溫、高壓、耐腐蝕的場合。它彌補了玻璃板（管）液位計指示清晰度差、易破裂等缺陷，且全過程測量無盲區，顯示清晰、測量范圍大。

原理概述：

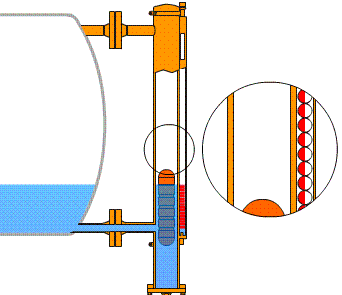

磁翻板液位計（也可稱為磁性浮子液位計）根據浮力原理和磁性耦合作用原理工作的。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到現場指示器，驅動紅白翻柱轉180°，當液位上升時，翻柱由白色轉為紅色，當液位下降時翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。

特性：應用連通器原理，使得測量管液位與容器內液位一致。這種測量條件的成立要求磁浮子的密度低于溶液密度。此外，由于磁翻板結構為磁翻板液位計的最小分辨單位，包括其設計初衷是方便于現場顯示液位的，所以其測量精度是要低于壓力變送器的，常規情況下也無遠傳輸出信號。同時，磁翻板液位計由于顯示部分使用了磁耦合原理，還需要考慮磁性材料的退磁問題。

其優勢在于結構簡單安全性高，現場遠距離亦可準確讀數。
