絕壓變送器和表壓變送器的區別？

絕壓變送器和表壓變送器的區別？

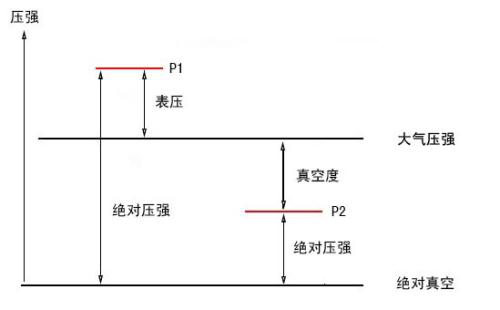

壓力變送器在選型時都會涉及到壓力類型的概念：絕壓、表壓、負壓和差壓。

雖然他們的解釋理解起來都有些困難，但原理其實非常簡單。大家只需要知道這一點，這四種壓力變送器其原理全是差壓的原理，即一側連通介質壓力，另一側為參考?jí)毫Γ瑓^(qū)別只是參考?jí)毫?cè)連接的壓力不同。

例如絕壓變送器測的是設備內介質的絕對壓力，它的參考?jí)毫κ墙^對值0，和大氣壓力沒有關系，所以在壓力芯體的低壓側會有一個真空的密封腔。

而表壓力變送器測的是以大氣壓為基準的壓力，壓力變送器的一側與大氣相連，另一側與被測壓力相連，所以參考?jí)毫?cè)是開放式接通大氣的，一般用于測量管道和非壓力罐體的液位。如果細心留意一些壓力變送器的外殼，還不難發現其上的一些小孔洞，這些通氣孔就是為保持參考側與大氣連通而預留的。

差壓變送器有兩個壓力管來測量壓差。如果差壓變送器只與正膜室或負膜室連接，其功能就相當于一般的表壓壓力變送器。正常的差壓變送器兩側壓力接口會分別連接不同的壓力，常見的根據壓力差測量密封罐體的液位高度，用孔板測量管道流量等應用。

除此之外，還比較常聽到靜壓這個概念，但比較容易混淆的是，靜壓并不屬于是壓力類型。例如一臺最高靜壓25Mpa的壓力變送器，是指當壓力變送器兩側壓力相同且低于25Mpa時，壓力變送器的壓力顯示為0。但是，當普通差壓變送器兩側壓力同時升至25MPa以上時，其顯示結果將會失真，不再為0。正因如此，高靜壓差壓變送器多用于流量、液位測量和高壓場合。
