壓力變送器的二線制、三線制、四線制接線都有什么區別？

我們所熟知的壓力變送器的接線一般有三種：兩線制，三線制，四線制。

顧名思義，壓力變送器需要連接的連線有幾根連線，就是幾線制的接法。

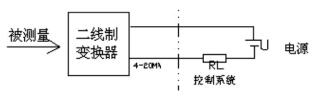

兩線制壓力變送器接線方式是目前最為常見的接線方式。兩根線組成一條回路，這條回路既是為壓力變送器提供電源支持的回路，也是傳輸電流信號的回路。也就是說在兩線制接線中，壓力變送器的輸出的負載和電源是被串聯在一起的。使用這種連接方式的通常都是輸出電流信號的壓力變送器，如4~20mA的標準電控信號，當二線制需要輸出電壓值時，可以通過串聯電阻的方式取壓測得，如4-20mA電流電路中串聯250Ω電阻。

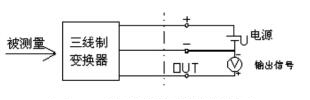

三線制壓力變送器接線方式是將電源正端和信號輸出的正端分離，但它們另一個接線端子卻是用同一根線連接的。在這種情況下，電流實際的通路還是由電源正負極的連線所組成的回，信號正端的電流接近為0，只能傳遞電位電壓，可以理解為萬用表的電壓檔，負載無限大近似斷路。使用這種連接方式的都是輸出電壓信號的壓力變送器1~10V，1~5V，0~5V等標準控制信號。

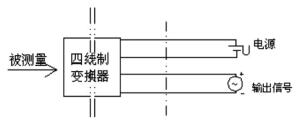

四線制：四線制不同于二線制與三線制，它由兩個獨立的回路組成，彼此互不干擾。因?yàn)檩敵鲭娐返莫?dú)立，使得它無論式輸出電壓信號還是電流信號都可以做到。

幾線制的稱謂，是在運算放大器在儀表中得到廣泛應用后的產物，而運放的運行本就離不開供電。因此先出現的是四線制的變送器；即兩根線負責電源的供應，另外兩根線負責輸出被轉換放大的信號（如電壓、電流、等）。
