[儀表小知識] 變送器工藝過程中的壓力引入角度

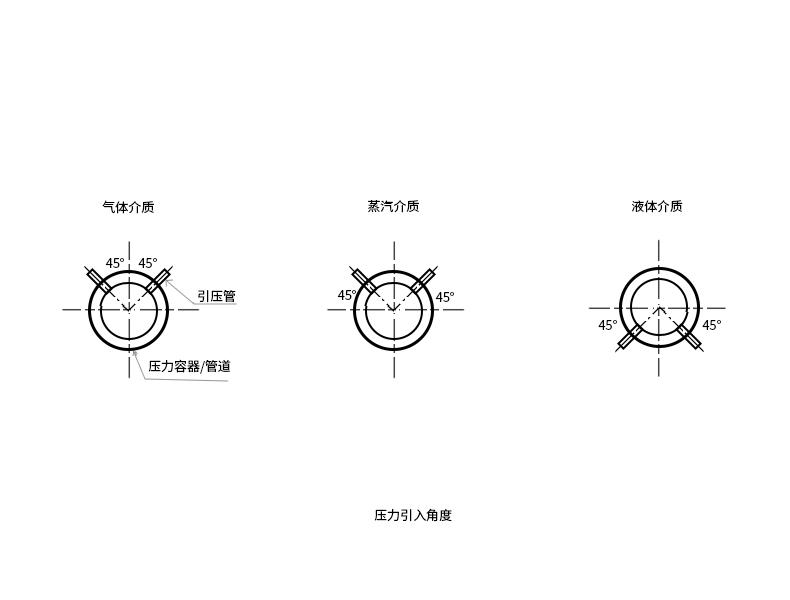

1、測量氣體介質時，引壓管應安裝在垂直向上及兩側45°范圍內，變送器應裝在側面取壓口上方，以便液體排入過程管道。

2、測量蒸汽介質時，引壓管應安裝在水平方向以上45°范圍內，變送器在側面取壓口下方，以便冷凝液能流入引壓管里。應當注意，在測量蒸汽介質或其它高溫介質時，其溫度不應超過變送器的使用極限溫度。

3、測量液體介質時，引壓管應裝在水平方向以下45°范圍內，變送器在側面取壓口下方，以便氣體排入過程管道。

4、使用側面有排氣/排液閥的變送器，取壓口要裝到過程管道的側面。工作介質為液體時，排氣/排液閥裝在法蘭的上部以便排出氣體；工作介質為氣體時，排氣/排液閥裝在法蘭的下部以便排出液體。
