雙針雙管差壓表如何安裝及使用說明

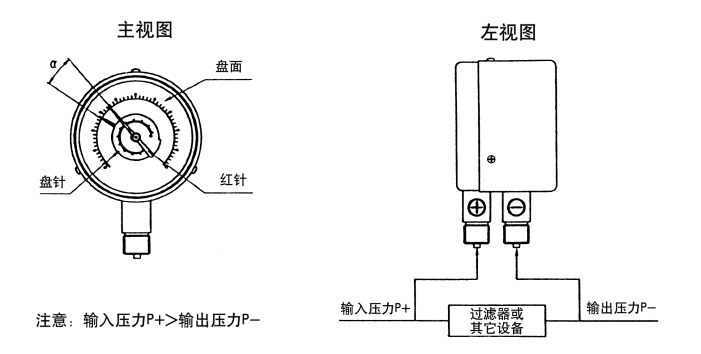

產品安裝示意圖：

產品使用說明：

◆ 盤面的最大刻度值即為最大耐壓

◆ 建議使用的△P（差壓值 =P+ — P-）為盤面的 1/2～1/3 為最佳。再小了就不好讀點?！鱌 一般不能小于 1/10 的全量程。

◆ 紅針指示為正壓壓力（輸入壓力為 P+）；盤針指示為負壓壓力（輸出壓力 P-）。盤針上的刻度可以和紅針形成夾角α直接讀數（從盤針上直接看刻度），也可以單獨用盤針在表盤上的示值與紅針在表盤上的示值進行計算得出差壓值△P =P+ — P-

◆ 介質為氣體或液體，建議用在室內，使用溫度為 -20℃～60℃

◆ 一般最小量程做到 0.16MPa，如需 0.1MPa，可做到 2.5 級

◆ 安裝時帶 ⊕號接頭接輸入壓力 P+；帶☉ 號接輸出壓力 P-
