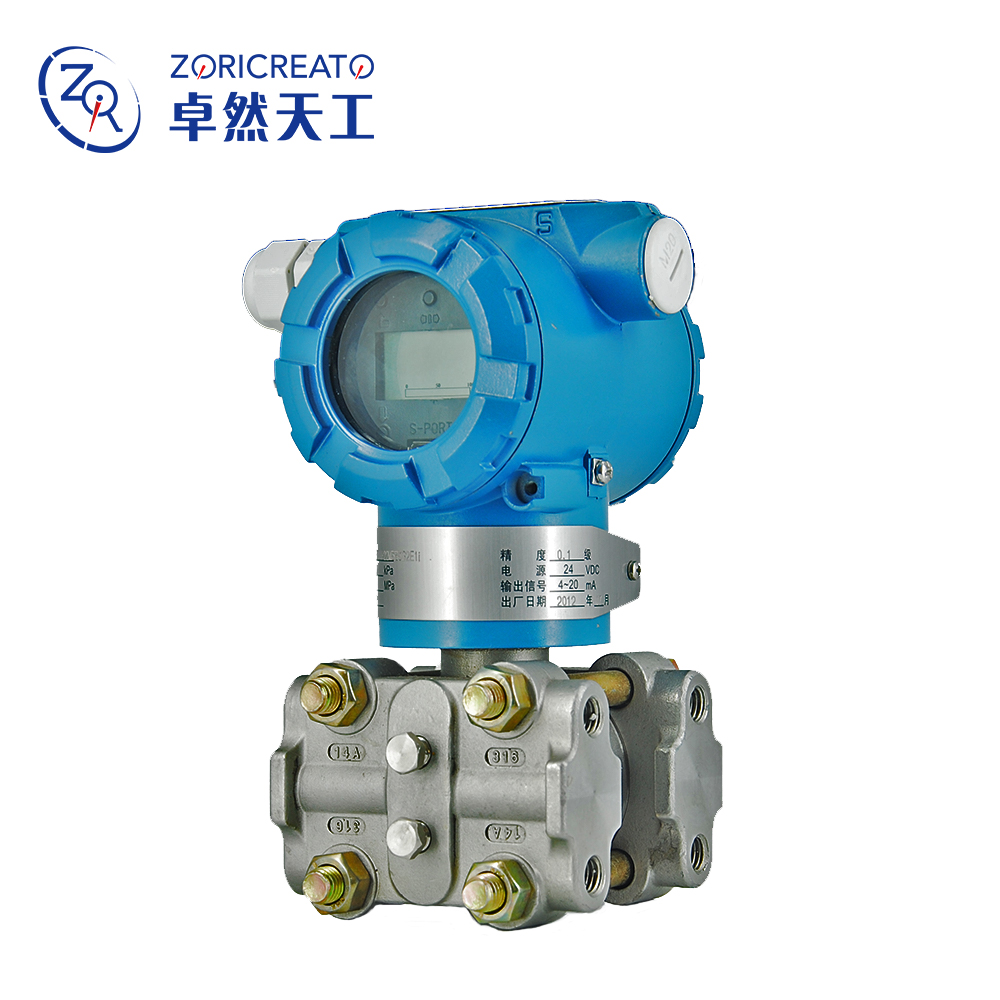

PT30MS型智能壓力/差壓變送器工作原理

產品特點

● 差壓變送器中心傳感單元采用領先的高精度硅傳感器技術，±0.075%精度；

● 差壓變送器工作壓力分為 16 MPa、25 MPa 和 40MPa 三檔，單向過載壓力最高到 40MPa；

● 靜壓性能極佳，靜壓誤差最優≤±0.1%/10MPa；

● 傳感器內部集成高靈敏度溫度傳感器，變送器溫度性能極佳，最優≤± (0.20×TD+0.10)%×Span /-20℃～65℃；

● 全不銹鋼 316L 硅油充灌焊接密封結構；

● 微量程表壓/絕壓變送器采用全球領先的抗高過載保護芯片，6kPa 量程單向過壓保護壓力達 300kPa，40kPa 量程單向過壓保護壓力達 1MPa，即最大能力達滿量程的 50 倍；

● 穩定可靠，長期漂移性能最優為±0.1%/年，5 年免維護；

● 極寬的測量范圍 100Pa～60MPa；

● 最高 100:1 的可調節量程比；

● EMC 符合 GB/T 18268.1-2008 標準要求；

工作原理

圖一 差壓變送器（DP）

差壓變送器包括兩個功能單元：

—主單元

—輔助單元

主單元包括傳感器和過程連接，工作原理如下：

傳感器模塊采用全焊接技術，內部擁有一個整體化的過載膜片，一個差壓傳感器和一個溫度傳感器。溫度傳感器作為溫度補償?shù)膮⒖贾怠２顗簜鞲衅鞯恼龎簜?cè)與傳感器膜盒的高壓腔相連，差壓傳感器的負壓側與傳感器膜盒的低壓腔相連，差壓通過隔離膜片和填充液，傳遞給差壓傳感器內的硅芯片，使差壓傳感器的芯片的阻值發生變化，從而導致檢測系統輸出電壓變化。該輸出電壓與壓力變化成正比，再由適配單元和放大器轉化成一標準化信號輸出。

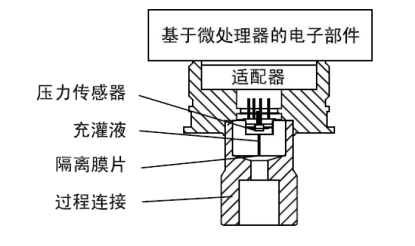

圖二 表壓（GP）/絕壓（AP）變送器

壓力變送器包括兩個功能單元：

—主單元

—輔助單元

主單元包括傳感器和過程連接，工作原理如下：

過程介質通過柔性、抗腐蝕性的隔離膜片以及填充液在壓力傳感器測量膜片上施加壓力，壓力傳感器測量膜片的另一端接大氣(用于表壓測量)或真空(用于絕壓測量)。從而使傳感器硅芯片的阻值發生變化，導致檢測系統輸出電壓變化。該輸出電壓與壓力變化成正比，再由適配單元和放大器轉化成一標準化信號輸出。

圖三 差壓式安裝壓力變送器（DGP）差壓式安裝絕壓變送器（DAP）

差壓安裝式變送器包括兩個功能單元：

—主單元

—輔助單元

主單元包括傳感器和過程連接，工作原理如下：

傳感器模塊采用全焊接技術，內部擁有一個壓力傳感器和一個溫度傳感器。壓力傳感器用于測量表壓或絕壓，溫度傳感器作為溫度補償?shù)膮⒖贾怠毫鞲衅鞯臏y(cè)壓側與傳感器膜盒的工作腔相連，壓力傳感器的負壓側與傳感器膜盒的參考腔相連并通大氣，從而使壓力差傳遞給壓力傳感器的硅芯片，使壓力傳感器的芯片的阻值發生變化，從而導致檢測系統輸出電壓變化。該輸出電壓與壓力變化成正比，再由適配單元和放大器轉化成一標準化信號輸出。
